在三相无刷电机中，通过霍尔传感器检测转速的核心原理是：利用霍尔信号的频率与电机转速的关系。具体方法如下：
1. 基本原理
- 霍尔传感器的作用：检测转子磁极位置，输出脉冲信号。三相无刷电机通常有3个霍尔传感器（H1、H2、H3），每个电周期内会产生6个状态变化（每60°电角度一个变化）。
- 极对数（P）：电机转子磁极的对数，决定了电角度与机械角度的关系。例如，4极电机的极对数 ( P = 2 )。
2. 转速计算公式
转速 ( n )（单位：RPM，转/分钟）的计算公式为： [ n = \frac{60 \times f}{P \times 6} ] 或等价形式： [ n = \frac{10 \times N}{P \times t} ] 其中：
- ( f )：霍尔信号频率（Hz），即每秒的霍尔状态变化次数。
- ( N )：一段时间内检测到的霍尔状态变化次数。
- ( t )：检测时间（秒）。
- ( P )：极对数。
3. 具体步骤
-
确定极对数（P）
查看电机参数或铭牌，例如：4极电机 ( P = 2 )，8极电机 ( P = 4 )。 -
测量霍尔信号变化
- 方式一：测量相邻霍尔状态变化的时间间隔 ( \Delta t )（秒），则 ( f = \frac{1}{6 \Delta t} )（每个电周期含6个状态变化）。
- 方式二：在固定时间 ( t ) 内统计霍尔状态变化次数 ( N )，则 ( f = \frac{N}{6t} )。
-
代入公式计算转速
示例：- 极对数 ( P = 2 )，测得 ( \Delta t = 0.01 \, \text{秒} )，则：
[ n = \frac{10}{2 \times 0.01} = 500 \, \text{RPM} ]
- 极对数 ( P = 2 )，测得 ( \Delta t = 0.01 \, \text{秒} )，则：
4. 注意事项
- 信号稳定性：霍尔信号需无抖动干扰，可通过硬件滤波或软件去抖处理。
- 低速测量：转速极低时，可延长检测时间 ( t ) 或使用高精度定时器。
- 高速测量：需确保采样频率足够快，避免信号丢失。
- 极对数校准：若 ( P ) 未知，可通过实验（如旋转一圈的霍尔变化次数）反推。
通过上述方法，可实时、准确地检测三相无刷电机的转速，适用于电机控制、闭环调速等场景。
三相全波无刷电机的位置检测
在三相全波无刷电机的旋转原理中，介绍了三相全波无刷电机通过三个线圈中的驱动电流切换实现旋转的原理。接下来将介绍三相全波无刷电机的驱动方法，但在此之前会先介绍三相全波无刷电机的位置检测方法，因为在实际的三相全波无刷电机驱动中，需要检测旋转的永磁体的位置。
2023-03-07 11:36:46
三相全波无刷电机的位置检测
在上一篇“三相全波无刷电机的旋转原理”中，介绍了三相全波无刷电机通过三个线圈中的驱动电流切换实现旋转的原理。接下来将介绍三相全波无刷电机的驱动方法，但在此之前会先介绍三相全波无刷电机的位置检测方法，因为在实际的三相全波无刷电机驱动中，需要检测旋转的永磁体的位置。
2023-02-24 09:51:09
三相全波无刷电机的结构

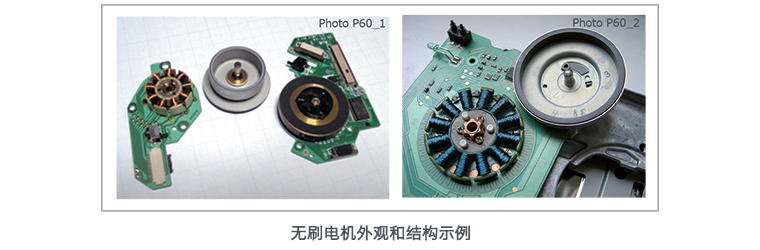

三相无刷电机的线圈被固定在电路板上，并缠绕在铁芯上。三相无刷电机的线圈是固定的，永磁体（转子）在外侧旋转。三相无刷电机通常使用霍尔元件来检测转子（磁体）的位置。
2023-02-23 17:52:12
三相无刷电机的结构、工作原理及驱动方法
从本文开始，我们将介绍三相无刷电机的结构、三相无刷电机的工作原理及三相无刷电机的驱动方法等内容。首先是三相无刷电机的结构。
2023-02-12 16:53:30
AN44150A-EVB-0 AN44150三相无刷电机驱动器评估板
AN44150A-EVB-0，AN44150三相无刷电机驱动器评估板。 AN44150A是用于三相无刷电机的驱动器IC。采用3霍尔传感器和120度通电驱动系统进行转子位置检测
qwer36
2019-06-28 10:32:39
电子换相无刷电机
1、电子换相无刷电机要对转子永磁体位置进行精确检测，并用电子开关切换不同绕组通电以获得持续向前的动力，在目前的绝大多数电动车三相无刷电机中均使用三个开关式的霍尔传感器检测永磁体相对于定子线圈的位置
早知
2021-09-07 07:12:19
直流无刷电机三相电压老是跳变该怎么办？
本人设计的直流无刷电机驱动 驱动芯片采用JY01，线都连好 电机不转，手动转动电机 JY01三相霍尔引脚都有方波，电机三相电压老是跳变，
ben233
2019-09-17 00:34:57
如何使用霍尔传感器来控制三相BLDC电机的速度呢？
我正在使用 MC Workbench 工具来驱动带有霍尔传感器的三相 BLDC 电机。我在工作台中启用了霍尔传感器，下载了代码并刷新了我的电路板。如何实际使用霍尔传感器来控制速度？无论我设置什么速度，电机总是会达到最大值。
充电搜索
2023-01-03 09:11:29
三相全波无刷电机基本旋转原理

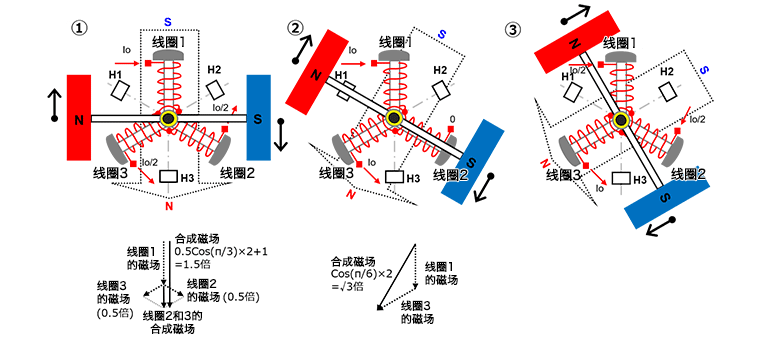

技术来确保定子绕组产生的合成磁场始终与转子磁体的磁场保持适当的位置关系。 基本旋转原理 定子绕组的电流控制：在三相无刷电机中，电子控制器根据转子的位置传感器（如霍尔传感器）反馈的信号，按照特定的顺序向三个定子
2024-02-05 17:20:57
无刷电机为什么是三相供电，为什么不用两相4相呢？
无刷电机为什么是三相，为什么不用两相4相呢？ 无刷电机之所以是三相的，是因为三相供电可以提供比单相供电更高的功率和效率。 第一部分：无刷电机基础知识 无刷电机是一种不使用化石燃料的电动机，它通过改变
2023-12-20 16:00:35
详解：三相直流无刷电机驱动器硬件原理图
的传感器。其基本组成部分如图：除了基本的三相逆变全桥电路外，直流无刷电机驱动电路还需具备各点的采样电路。驱动电路主要的有以下几部分构成三相逆变桥电路电流采样电路直流母线电压采样电路霍尔编码器驱动电路1.
cd340823
2019-10-15 16:30:07
三相全波无刷电机位置检测介绍

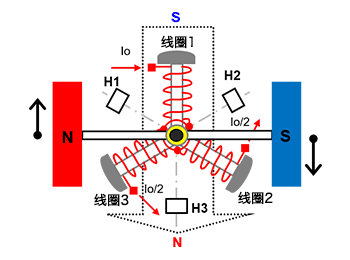

三相全波无刷电机（BLDC）的位置检测是其运行控制中至关重要的环节。位置检测确保电机的电子换向系统能够准确地控制定子绕组的通电顺序，从而产生正确的旋转磁场以驱动转子旋转。在无刷电机中，这一功能通常由
2024-02-05 17:58:34
电子换相无刷电机要对转子永磁体位置进行精确检测
1、电子换相无刷电机要对转子永磁体位置进行精确检测，并用电子开关切换不同绕组通电以获得持续向前的动力，在目前的绝大多数电动车三相无刷电机中均使用三个开关式的霍尔传感器检测永磁体相对于定子线圈的位置
wrfqwerty
2021-09-07 09:19:34
低成本三相无刷电机5520.4818筋膜枪驱动芯片
低成本三相无刷电机5520.4818筋膜枪驱动芯片概述CK3866S 是一款工业级 120 度电角度有感三相直流无刷电机驱动控制 IC ，集成限流控制， 过流保护，堵转保护，软换向，缓启动可调，其外
CK201908
2019-12-02 15:21:59
MS4931三相无刷电机驱动系统：全自动电刨设备的应用
、MS4931 三相无刷电机驱动系统的工作原理 MS4931 三相无刷电机驱动系统采用了先进的电子控制技术，通过对电机的精确控制，实现了高效、稳定的运行。其工作原理主要包括以下几个方面： 首先，传感器会实时监测电机的转子位置和速度信息，并将这些
2024-09-10 17:56:25
三相直流无刷电机驱动器硬件原理图+详解
三相直流无刷电机是指具有三相的绕组、无电刷和换向器（或集电环）的电机，并采用直流电经过逆变电路进行驱动的电机。与传统的 有刷直流电机相比，直流无刷电机采用了电子换向取代有刷电机的机构换向，取消了电刷
huangdajiang
2019-10-30 16:52:19
三相全波无刷电机的正弦波驱动中施加更大电压的方法
下图是三相全波无刷电机中以电压代替正弦波电流PWM驱动的PWM后的波形，表示通过在三相全波无刷电机电源电压之间振荡的三相正弦波（各虚线），电机被施加了电压VM。
2023-03-07 11:42:15
三相全波无刷电机驱动的每种激励方式介绍
三相全波无刷电机通常通过控制和驱动电路给电机激励来实现驱动。三相全波无刷电机驱动的激励方式有120度激励驱动和正弦波激励驱动两种。三相全波无刷电机驱动的每种方式都有其优缺点。总体上来看，正弦波驱动在控制精度、效率和噪声方面具有优势，但缺点是会增加系统的复杂性和成本。
2023-03-07 11:38:21
三相全波无刷电机的正弦波激励PWM驱动
三相全波无刷电机的激励方式有120度激励驱动和正弦波激励驱动两种。相比120度激励驱动，三相全波无刷电机的正弦波激励驱动在控制精度、效率、噪声等方面更具优势，但在系统的复杂性和成本方面，三相全波无刷电机的矩形波驱动更胜一筹。
2023-03-07 11:39:20
霍尔传感器检测永磁体
电子换相无刷电机要对转子永磁体位置进行精确检测，并用电子开关切换不同绕组通电以获得持续向前的动力，在目前的绝大多数电动车三相无刷电机中均使用三个开关式的霍尔传感器检测永磁体相对于定子线圈的位置，控制器跟据三个霍尔传感器输出的六种不同信号输出相应的控制信号驱动电子
爱吃果冻
2021-09-07 08:29:32
MS4931——三相无刷电机驱动

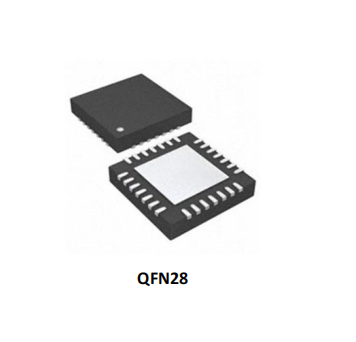

MS4931 是一款三相无刷电机的预驱动芯片，最高工作电压可达 35V，能驱动宽范围的 N 沟功率 MOSFET。提供方案和FAE支持，欢迎大家了解咨询
