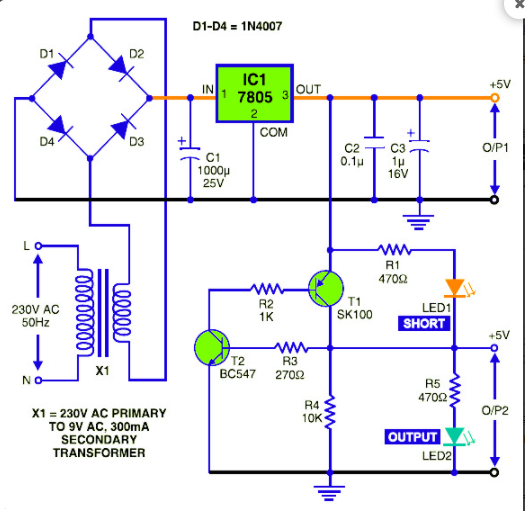

5v开关电源电路图讲解

好的，我们来详细讲解一个典型的 5V/（例如1-3A）小功率开关电源电路图（反激式拓扑） 的核心组成部分和工作原理。这类电源非常常见，用于手机充电器、路由器、机顶盒等设备。

核心目标： 将高交流电压（如 220VAC）或较高的直流电压高效、安全地转换成稳定的 5V 直流电压。

电路核心模块与工作原理详解：

1. 输入滤波与整流：

   • 组件： 保险丝 (F1)、压敏电阻 (RV1, 可选)、X电容 (Cx)、共模电感 (L1)、整流桥 (BR1)、大容量滤波电容 (C1)。
   • 功能：
     • 保险丝： 提供短路和严重过载保护。
     • 压敏电阻： 吸收电网中的高压尖峰（浪涌），保护后级电路。
     • X电容 & 共模电感 (EMI 滤波器)： 抑制开关电源产生的高频噪声 传入电网，也阻止电网中的高频干扰 进入电源，满足电磁兼容要求。滤除差模干扰。
     • 整流桥： 将输入的交流电（AC）整流成脉动直流电（DC）。
     • 滤波电容 (C1 / 高压电解电容)： 将整流后的脉动直流电平滑成含有较小纹波的 高压直流电 (例如：220VAC 整流后约为 310VDC)。它的容量很大（几十到几百微法），为开关管提供储能。
   • 过程： 交流输入 → 保险丝 → (压敏电阻) → (EMI 滤波器) → 整流桥 → 高压直流电（储存在 C1 上）→ 供给开关变换部分。

2. 功率变换核心 - 反激拓扑：

   • 组件： 功率开关管 (Q1, 通常是 MOSFET)、高频变压器 (T1)、初级钳位电路 (RCD 吸收：D2, C2, R1)。
   • 功能：
     • 高频变压器 (T1): 核心能量转换和隔离器件。包含初级绕组 (Np)、次级绕组 (Ns)、辅助绕组 (Na) 和磁芯。隔离高压输入和低压输出，保证安全。其变比 (Np:Ns) 决定了输出电压范围。
     • 功率开关管 (Q1): 受 PWM 控制器驱动，以很高的频率（几十kHz 到几百kHz）周期性地导通和关断。
     • RCD 钳位电路： 吸收当开关管关断时，变压器初级绕组感应出的反向高压尖峰，保护开关管不被击穿。
   • 工作过程 (开关周期):
     • 导通阶段 (Ton)： PWM 控制器使 Q1 导通。高压直流电流过 T1 的初级绕组 (Np)。电流线性上升，能量以磁场形式存储在变压器磁芯中。此时次级绕组 (Ns) 感应出的电压极性使得整流二极管 (D3) 反向截止，没有能量传递到输出端。负载由输出电容 (C4) 维持供电。
     • 关断阶段 (Toff)： PWM 控制器关断 Q1。由于电感电流不能突变，变压器所有绕组感应电压反向。初级绕组反向电压被 RCD 钳位吸收 (D2 导通，C2 充电，R1 放电耗能)。此时次级绕组 (Ns) 感应电压极性变为正，整流二极管 (D3) 正向导通，存储在变压器磁芯中的能量被释放出来，通过 D3 流向输出端，一方面给负载供电，一方面给输出电容 (C4) 充电。

3. 输出整流与滤波：

   • 组件： 整流二极管 (D3)、电感 (L2, 可选)、输出滤波电容 (C4)、假负载电阻 (R3, 可选)。
   • 功能：
     • 整流二极管 (D3)： 将在开关管关断期间，变压器次级释放的交流电整流成单向脉冲直流电。必须使用快恢复二极管或肖特基二极管（低压降、快开关速度）以提高效率。
     • 电感 (L2)： 对于输出电流较大或要求纹波更低的场合，有时会在 D3 后串联一个小电感（形成 LC 滤波器），进一步平滑电流，减小输出电压纹波。在较小功率的反激电源中，可能省略 L2，依靠 C4 滤波。
     • 输出滤波电容 (C4 / 低压电解电容)： 将整流后的脉冲直流电平滑成稳定的、低纹波的 5V 直流电。容量较大（几百到几千微法）。
     • 假负载电阻 (R3)： 在轻载或无负载时，维持一个很小的电流（如几mA），帮助电源在空载时稳定工作，防止输出电压异常升高（尤其使用 TL431 反馈时）。有时集成在控制 IC 内部。
   • 过程： 次级绕组能量释放 → D3 整流 → (L2) → C4 滤波 → 稳定的 5V DC 输出。

4. 反馈控制环路 (核心调节)：

   • 组件： 分压取样电阻 (R4, R5)、基准/误差放大器 (通常为 TL431)、光耦合器 (IC2)、 PWM 控制器 (IC1)。
   • 功能：
     • 电压取样： R4 和 R5 串联组成分压网络，从输出电压 (+5V) 上分得一个 取样电压 (VFB)。例如，R4/R5 比例设置使得 VFB ≈ 2.5V (即 TL431 的基准电压) 时，输出电压正好为 5.0V。
     • 误差放大 (TL431)： TL431 相当于一个高精度的、可调稳压基准源和误差放大器。它将取样电压 (VFB) 与其内部基准电压 (2.495V) 进行比较。若 VFB < 2.495V (即 Vout < 5.0V)，TL431 阴极电流减小（等效电阻增大）；若 VFB > 2.495V (即 Vout > 5.0V)，TL431 阴极电流增大（等效电阻减小）。
     • 光耦合器 (IC2)： 将输出电压的误差信号 以隔离的方式 传递到高压端的 PWM 控制器。当输出电压升高 (VFB ↑) → TL431 阴极电流 ↑ → 光耦内部发光二极管亮度 ↑ → 光耦内部光敏三极管电流 ↑ → 流入 PWM 控制器反馈管脚 (FB/COMP) 的电流 ↑。反之亦然。
     • PWM 控制器 (IC1)： 接收光耦反馈回来的电流信号。该电流 增大，意味着输出电压 过高，控制器会 缩短 开关管导通时间 (Ton)，减少注入变压器的能量，从而使输出电压 下降。该电流 减小，意味着输出电压 过低，控制器会 加长 Ton，增加能量，使 Vout 上升。控制器通过不断调整 Ton 的宽度（脉宽调制）来精确稳定输出电压。它自身需要工作电源，通常来自变压器辅助绕组 (Na) 整流后（经 D4, C3）提供。

5. 启动与辅助供电：

   • 启动电阻 (R2)： 在电源刚上电时，PWM 控制器 IC1 还没工作。高压直流 (通过 C1) 通过 R2 缓慢地给控制器 VCC 脚上的启动电容 (C3) 充电。当 C3 上的电压达到控制器启动门限（如 16V），控制器开始工作并驱动开关管 Q1。变压器开始工作，辅助绕组 (Na) 感应出电压，经 D4 整流、C3 滤波后为控制器提供持续的 VCC 电源。此时 R2 仅提供很小的维持电流或不起主要作用（部分控制器启动后关闭启动电路路径）。
   • 辅助整流 (D4)： 将变压器辅助绕组 (Na) 的输出整流成直流给控制器供电。

6. 保护电路：

   • 初级过流保护 (OCP)： 通常在 Q1 的源极串联一个小电阻 (R9)，将开关管电流转换成电压信号送入控制器。当电流过大时（短路或严重过载），电压信号达到保护阈值，控制器立刻关闭开关管输出进行保护。
   • 过压保护 (OVP)： 反馈环路失控或光耦失效时可能导致输出电压异常升高。通常在反馈环路中加入监控点，或控制器检测 VCC 电压（来自辅助绕组，会随输出电压升高而升高）。当电压超过设定值，控制器触发保护。有时也监控输出电压本身（通过光耦或其他隔离方式）。
   • 过温保护 (OTP)： 有些控制器内置温度传感器，或者设计有外部热敏电阻（较少在小功率电源中使用）。温度过高时关闭输出。开关管可能自带温度传感器。
   • 输入欠压保护 (UVP)： 防止在输入电压过低（不足以维持正常工作）时启动，避免反复启动-关闭（打嗝）。
   • 次级过压过流保护： 部分复杂设计可能会在次级增加保护芯片监控输出。

7. 安全与隔离：

   • 核心器件： 高频变压器 T1 和 光耦 IC2。
   • 功能： 提供输入（高压）与输出（低压）之间的 电气隔离。这是开关电源非常重要的安全特性。变压器通过其磁路传递能量实现一次侧（初级）与二次侧（次级）的隔离。光耦通过光路传输控制信号实现控制器（在一次侧）与输出电压反馈（在二次侧）的隔离。隔离需要满足安规距离（爬电距离、电气间隙）要求。
   • Y 电容 (Cy)： 连接在一次侧地和二次侧地（或输出地）之间。作用是为开关电源产生的高频共模噪声提供一条低阻抗的返回路径（不经过人体/大地），极大抑制对外的共模干扰。数量、容值、安规等级有严格要求。

总结关键流程：

1. 输入 AC → EMI 滤波 → 整流滤波 → 高压 DC (C1)。
2. PWM 控制器通过启动电阻 R2 获得初始能量启动。
3. 控制器驱动开关管 Q1 高速导通/关断。
4. 导通时：T1 储能 (Q1 通路，D3 截止)。
5. 关断时：T1 释能 → D3 导通 → 向负载和 C4 供能。
6. 输出电压被 R4/R5 分压取样，与 TL431 基准比较。
7. TL431 通过改变电流控制光耦亮度。
8. 光耦将输出误差信号（以光形式）传递回控制器。
9. 控制器根据光耦信号调整开关管的导通时间 (Ton)，稳定输出为精确的 5V。
10. 电源正常工作后，T1 辅助绕组通过 D4 提供控制器工作电源。

优点：

• 效率高（通常 > 85%）：开关管工作在开关状态（导通电阻小/饱和压降低，关断漏电小），功耗比线性电源小得多。
• 体积小、重量轻： 使用高频变压器（几十kHz - 几百kHz），体积远小于工频变压器。
• 适应电压范围宽： 设计合理能适应较宽的输入电压范围（如 85VAC ~ 265VAC）。
• 输出电压稳定： 闭环控制精度高。
• 易于实现多路输出和隔离。

缺点：

• 电路复杂： 比线性电源复杂。
• 产生高频噪声： 设计和布局不当会产生 EMI 干扰。
• 设计调试较繁琐： 涉及高电压、高频信号、控制环路稳定性。

看图与调试要点：

• 分清高压侧和低压侧： 看变压器的隔离带。
• 看关键路径： 输入 → 整流 → 高压电容 → 开关管 → 变压器初级 → RCD → 返回高压电容负极。
  • 变压器次级 → 整流管 → 输出电容正极 → 负载 → 输出电容负极 → 次级地。
• 找反馈环路： 输出+ → R4/R5分压 → TL431 Ref/K → 光耦发光二极管 → 光耦光敏三极管 → PWM控制器 FB/COMP 脚。
• 测量点： 高压（DC+）、VCC（控制器供电）、Vout、开关管驱动波形（栅极电压波形）、开关管电流（源极电阻电压波形）。
• 安全第一！ 在高压部分测试时必须非常小心，谨防触电。调试输出时建议先接一个轻负载（如假负载），确认电压稳定后再带真实负载。

希望这份详细的中文讲解能帮助你理解一个 5V 开关电源的核心电路图和工作原理！
