当STM32的PWM波形异常时，可能是以下原因导致的，请逐步排查：
1. 时钟配置问题
- 定时器时钟未使能：确认定时器和对应GPIO的时钟已通过
RCC_APBxPeriphClockCmd()函数开启。 - 分频系数（Prescaler）错误：分频值过大会导致PWM频率极低，甚至无法观察到有效波形。
- 自动重载值（ARR）不合理：ARR决定PWM周期，若设置过小可能导致波形周期异常（如高频波形被硬件限制）。
2. GPIO配置错误
- 引脚模式未配置为复用输出：确保GPIO模式设置为
GPIO_Mode_AF_PP（复用推挽输出）。 - 复用功能映射错误：检查引脚对应的定时器通道是否正确（参考芯片手册的AF映射表）。
- 引脚冲突：同一引脚可能被其他外设占用，需关闭冲突功能。
3. PWM参数设置问题
- 占空比寄存器（CCRx）超出范围：若CCRx > ARR，实际占空比会被限制为100%或0%。
- PWM模式选择错误：
- 模式1：计数器 < CCRx时输出有效电平。
- 模式2：计数器 > CCRx时输出有效电平。
- 若模式与极性设置不匹配，波形会反向。
- 极性配置错误：通过
TIM_OCPolarity设置有效电平（高或低），需与硬件电路匹配。
4. 定时器使能遗漏
- 定时器未启动：调用
TIM_Cmd(TIMx, ENABLE)启动定时器。 - 通道输出未使能：使用
TIM_CCxCmd(TIMx, TIM_Channel_x, ENABLE)开启对应通道。 - 高级定时器（TIM1/TIM8）MOE位未使能：需配置
TIMx->BDTR寄存器的MOE位（主输出使能）。
5. 硬件问题
- 引脚短路或虚焊：用万用表检测引脚通断。
- 外部电路负载过重：过大的电容或电流可能导致波形畸变，尝试断开外部电路测试。
- 示波器探头接地不良：探头接触问题可能误显示波形异常。
6. 其他可能原因
- 中断/DMA冲突：错误的中断服务函数可能干扰定时器计数。
- 寄存器未更新：修改ARR或CCRx后，需触发更新事件（
TIM_GenerateEvent_UPDATE()）或启用预装载缓冲（TIM_ARRPreloadConfig()）。
调试建议
- 使用CubeMX检查配置：确保时钟树、定时器参数可视化配置正确。
- 示波器测量：直接观察波形频率、占空比和极性。
- 寄存器查看：通过调试器（如ST-Link）检查定时器寄存器的实际值（ARR、CCRx、CR1等）。
通过以上步骤，通常可以定位并解决PWM波形异常的问题。如果问题仍未解决，建议提供具体现象（如无输出、频率偏差、占空比错误等）和代码片段，以便进一步分析。
变频器输出波形不正常原因及解决方法
变频器作为现代工业控制领域的核心设备之一，其稳定性和可靠性直接关系到生产线的正常运行和设备的使用寿命。然而，在实际应用中，变频器输出波形不正常的问题时有发生，这不仅影响了设备的性能，还可
2025-02-06 15:48:32
自举电路不正常工作
自举电路不正常工作 自举电路是一种常见的电路，其主要作用是用于启动电子设备，例如计算机、无线电、通信设备等。但是，有时候我们可能会遇到自举电路不正常工作的问题，这给我们带来了很多麻烦和困扰。 自举
2023-09-17 09:44:54

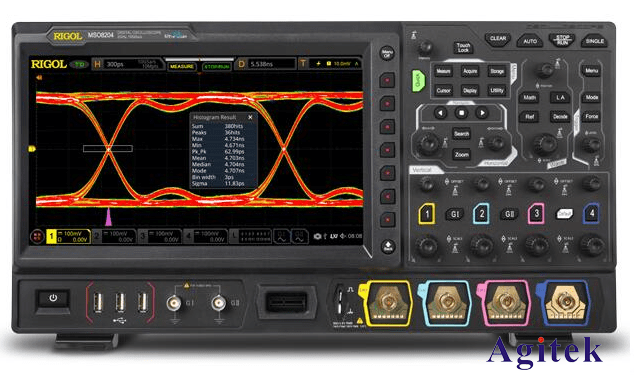

普源数字示波器-示波器辉度控制不正常排查
示波器辉度控制不正常的维修 电子示波器在使用过程中，经常会出现"辉度"控制不正常的故障现象，即调节"辉度"控制旋钮，示波管屏幕上显示波形的辉度很亮，不能调暗
2023-03-02 16:31:22

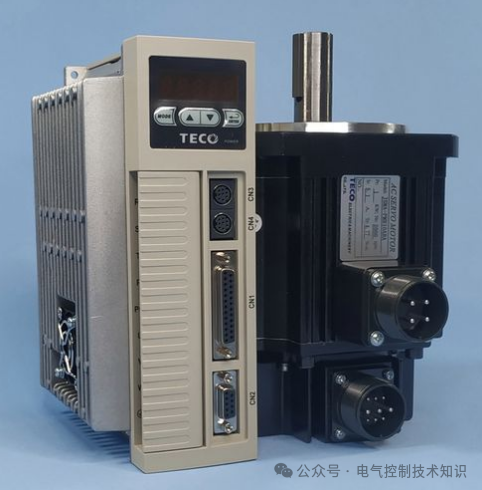

伺服电机振动不正常原因和维修及案例分析
伺服电机作为自动化系统中的关键组件，其稳定运行对于整个生产线的效率和稳定性至关重要。然而，伺服电机在运行过程中可能会遇到振动不正常的问题，这不仅影响电机的性能，还可能对机械系统造成损害
2024-12-18 09:22:01
交流接触器吸合不正常的原因有哪些
交流接触器吸合不正常，是指交流接触器吸合过于缓慢，触头不能完全闭合，铁芯发出异常噪声等不正常现象。交流接触器吸合不正常，可能是以下几个原因：
2020-04-11 11:21:41
常见电机由机械故障引起的不正常声音有哪些
首先应判断是机械还是电气的原因引起的？ 方法是：接上电源，有不正常的声音存在，切断电源，不正常声音仍存在，则为机械故障；否则为电气方面故障。
2023-02-17 10:35:49
怎样去解决Keil5仿真STM32F103 PWM频率不正常的问题呢
Keil5仿真 STM32F103 PWM的频率不正常疫情导致我现在还回不了学校，在家整了三天定时器比较输出PWM，先是Proteus仿真时，通用定时器通道1总是没波形，遂弃用，改keil5做仿真
学生物的程序猿
2022-01-14 06:05:22

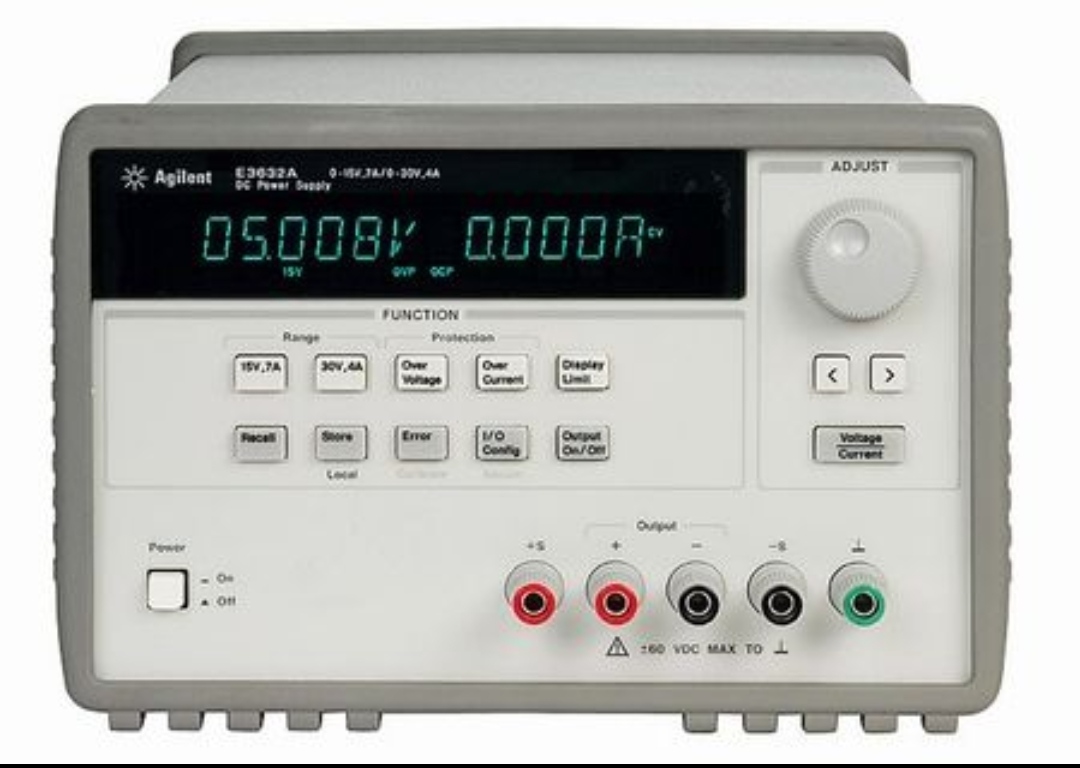

如何维修安捷伦N8946电源输出不正常
。其电压输出范围为0至200V，电流输出范围为0至140A，最大输出功率为10000W。同时，该电源支持340–440 VAC的交流输入电压范围。 维修安捷伦N8946电源输出不正常 安捷伦N8946电源输出不正常时，可以尝试以下步骤进行维修： 检查电源输入：首先确认电源输入是否正常。
2024-04-23 18:07:52
激光切割机复位不正常带来的危害和四大原因
激光切割机是现代常用的加工设备，在加工时，总会出现些让人头疼的问题，遇到这些情况的时候，我们应该怎么去处理呢？下面就简单的分析下激光切割机复位不正常的原因。
2020-09-15 16:19:55
开关电源工作频率不正常怎么办
通常电子设备发生故障时，电源故障是大多情况下的主要原因。在前几期的文章中，我们介绍了开关电源在遇到不同故障时的解决措施。本期小编给大家介绍一下另一个难点，就是当开关电源工作频率不正常时，我们
2023-08-29 08:10:00
地弹导致电源芯片工作不正常

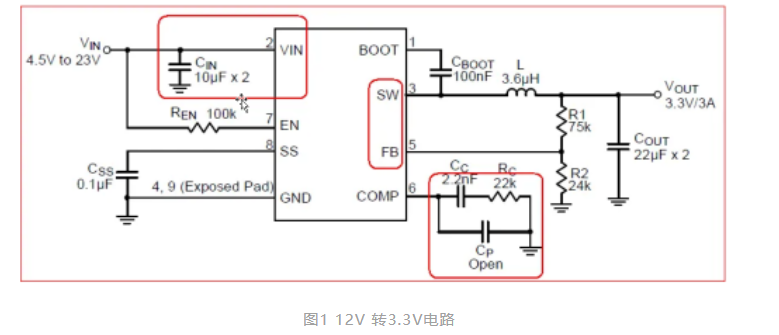

很多读者都应该听过地弹，但是实际遇到的地弹的问题应该很少。本案例就是一个地弹现象导致电源芯片工作不正常的案例。 問題描述 如下图1 ，产品其中一个供电是12V转3.3V的电路，产品发货50K左右以后
2023-06-09 16:22:01
电源故障之空载电压不正常、频率过高等问题，试试这些方法→
小功率电源被广泛地应用于航空航天、医疗设备、 通信、家电、汽车电子、消费电子等行业。在应用的过程中也时常出现一些电源故障，如空载电压不正常、低压无法启机、频率过高等问题。针对这些电源故障问题，本文将通过案例为您提供解决思路。
2023-07-25 10:41:06
用户反馈Mac运行Windows 10系统出现显示不正常的情况 苹果官方建议更新图形驱动程序
近段时间，有不少Mac电脑用户反馈称，电脑运行Windows 10系统出现了显示不正常的情况，对此苹果进行了回应。
2020-03-23 10:57:10
如何解决使用stm32f103xx工程移植到stm32f105xx后时钟不正常的问题？
如何解决使用stm32f103xx工程移植到stm32f105xx后时钟不正常的问题？
jiangwenwen
2021-12-14 08:01:23
为什么TPS65131负压输出不正常？
载时可以维持最高约-10V负载选用470欧姆电阻跨接在正负输出端负压输出波形，有禁用省电模式，不过看起来还是处于省电模式，而且变动很大正压输出波形应该没什么问题有人也有遇过负压输出不正常的现象吗?
楼丞紫澈
2019-07-26 06:49:35
CAN通讯设备达40多台总有几台不正常该怎么办？
我们是STM32F103的芯片，设备是CAN通讯，挂30多台设备通讯正常。如果设备40多台，每次上电总就有几台设备通讯不正常，通讯不正常的设备确认运行正常，没有死机。请高手提供解决问题的思路？
hu_wfllllfllllf
2019-09-24 00:18:18
全桥逆变电源驱动的DriveA1和VSA1之间信号不正常
最近做了个逆变板，管子用40N60，全桥，驱动用的IR2110，测试发现上管驱动波形不正常，下管正常。 QQ图片20150702115421这是上管的驱动波形。图纸如下。 DriveA1和VSA1
www038
2019-11-06 09:00:25

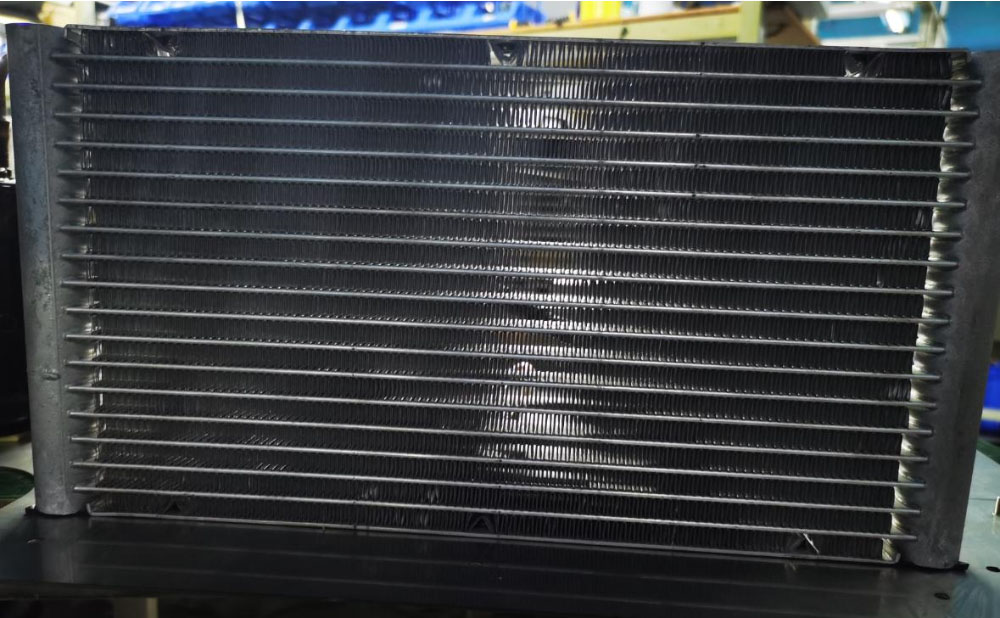

冷水机排气压力不正常故障分析
