ADC0809 是一款 8 位逐次逼近型模数转换器（ADC），采用 28 引脚双列直插（DIP）封装。以下是其引脚功能的详细说明：
引脚图概览
左侧引脚（从顶部逆时针排列）：
- IN3 – 模拟输入通道 3
- IN4 – 模拟输入通道 4
- IN5 – 模拟输入通道 5
- IN6 – 模拟输入通道 6
- IN7 – 模拟输入通道 7
- START – 启动转换信号（高电平触发）
- EOC – 转换结束标志（低电平表示转换中，高电平表示完成）
- D0 – 数据输出位 0（LSB）
- D1 – 数据输出位 1
- D2 – 数据输出位 2
- D3 – 数据输出位 3
- D4 – 数据输出位 4
- D5 – 数据输出位 5
- D6 – 数据输出位 6
右侧引脚（从顶部逆时针排列）：
- IN2 – 模拟输入通道 2
- IN1 – 模拟输入通道 1
- IN0 – 模拟输入通道 0
- ADDA – 通道地址选择位 A（LSB）
- ADDB – 通道地址选择位 B
- ADDC – 通道地址选择位 C（MSB）
- ALE – 地址锁存允许（锁存通道地址）
- D7 – 数据输出位 7（MSB）
- VCC – 电源（+5V）
- OE – 输出使能（高电平启用数据输出）
- CLOCK – 外部时钟输入（典型频率 640 kHz）
- VREF(+) – 参考电压正端（通常接 VCC 或外部基准）
- VREF(-) – 参考电压负端（通常接地）
- GND – 接地
关键功能说明
- 模拟输入通道（IN0-IN7）：8 个单端模拟输入，通过 ADDA/B/C 选择通道（000 对应 IN0，111 对应 IN7）。
- 控制信号：
- START：启动转换（上升沿触发）。
- ALE：锁存通道地址（需在 START 前有效）。
- EOC：转换完成时变高电平，可连接中断或轮询检测。
- OE：使能数据输出（高电平时输出转换结果）。
- 参考电压：VREF(+) 和 VREF(-) 决定输入量程（默认 VREF(+) = +5V，VREF(-) = 0V）。
- 时钟：需外部提供时钟信号（频率影响转换速度，典型值约 100 kHz）。
典型应用连接
- 将模拟信号接入 IN0-IN7，通过地址线选择通道。
- 控制流程：锁存地址（ALE）→ 启动转换（START）→ 检测 EOC → 使能输出（OE）→ 读取数据（D0-D7）。
如需具体电路图或时序细节，可进一步提供补充说明！
adc0809引脚图及功能
。 adc0809引脚图： adc0809主要特性： 8路8位A／D转换器，即分辨率8位 具有转换起停控制端 转换时间为100μs 单个＋5V电源供电 模拟输入电压范围0
2021-07-07 10:19:00
ADC0809引脚图与接口电路的详细资料说明
A/D转换器芯片ADC0809简介 8路模拟信号的分时采集，片内有8路模拟选通开关，以及相应的通道抵制锁存用译码电路，其转换时间为100μs左右。
2020-06-27 18:19:00
ADC0809 的逻辑结构及引脚定义
得到 8 位二进制数字量。 2.ADC0809引脚定义 ADC0809 对输入模拟量要求：信号单极性， 电压范围是 0 － 5
2023-09-11 14:44:06
adc0809输入电压范围 adc0809和adc0808区别
道数和引脚配置上有所不同。 ADC0809输入电压范围 ADC0809是一款8位逐次逼近型ADC，其输入电压范围通常由其参考电压（Vref）决定。ADC0809的输入电压范围是从0V到Vref。这意味着，如果参考电压设置为5V，那么ADC0809可以处理从0V到5V的模拟输入信号。这个范围可以通
2024-10-21 09:30:58
怎样去使用ADC0809
一、前言介绍使用ADC0809对一个模拟电压进行转换转换后的电压使用数码管显示出来二、ADC0809的介绍1、ADC0809简介ADC0809是采用COMS工艺制造的双列直插式单片8位A/D转换器
小黑羊
2021-11-17 07:12:38
adc0809是几位转换器 adc0809工作原理简述
ADC0809是一款8位逐次逼近型模数转换器（ADC），广泛应用于需要将模拟信号转换为数字信号的场合。它能够将0到5伏的模拟电压信号转换为8位二进制数字信号。 ADC0809的基本结构
2024-10-21 09:32:19
adc0809怎么改通道
ADC0809是一款8位的A/D转换器，它具有8个通道，可以用于将模拟信号转换为数字信号。如果您想改变通道，以下是一些步骤和操作说明。 步骤1：电源连接 首先，将ADC0809的电源引脚连接到正确
2024-01-08 11:04:59
ADC0809
ADC0809 - 8-Bit uP Compatible A/D Converters with 8-Channel Multiplexer - National Semiconductor
2022-11-04 17:22:44
ADC0809模数转换器主要特性
ADC0809更详细的参数说明可以查看它的芯片手册（英文原版）链接：文章目录1、ADC0809模数转换器主要特性：2、ADC0809外部特征1、ADC0809模数转换器主要特性：ADC0809是8
发烧友520
2021-12-02 08:24:57
ADC0809是什么？有何功能
项目中由于单片机开发板自带的ADC模块不够用，单片机自带的ADC模块是XPT2046，只有一个外部模拟输入信号通道，不能够满足我的需求，所以我打算采用ADC0809来作为模数转换芯片
HCPcry
2021-07-20 06:30:02
adc0832是什么_adc0832和adc0809区别
本文首先阐述了adc0832的概念，其次阐述了adc0832的特点，最后介绍了adc0832和adc0809区别。
2020-04-26 08:42:20
ADC0809AD转换器应用技术资料推荐
ADC0809AD转换器应用技术资料下载内容主要介绍了：ADC0809的内部逻辑结构ADC0809的引脚功能ADC0809应用说明ADC0809汇编源程序
四川赵赵
2021-04-15 06:26:27
如何才能将ADC0809变成三位十进制的呢？
用ADC0809实现八通道数据采集，请问ADC0809采集到的数据是八位二进制的，如何才能将他变成三位十进制的呢？求详细解答，最好配图。
ywytwerw
2019-08-26 04:06:56
ADC0809在模拟量中有何作用
、Y组的IN/OUT7通道C、X组和Y组的IN/OUT7通道D、没有通道正确答案:D第2题,采用ADC0809构成模拟量输入通道,ADC0809在其中起( )作用。A、模拟量到数字量的转...
jfsky
2021-09-01 07:54:57
模数转换器ADC0809的逻辑结构及引脚说明
ADC0809是带有8位AD转换器、8路模拟开关以及微处理机兼容的控制逻辑的CMOS组件。它是逐次逼近式AD转换器，是目前应用比较广泛的AD转换芯片之一
2024-01-23 17:30:55
STM32如何驱动ADC0809芯片
问题原由粉丝提问，STM32如何驱动ADC0809芯片，恰好我有空，时间来得及，粉丝有需求，小哈哥必须安排，这次发文总结一下，希望可以帮助大家。开发环境与工具Keil 5主芯片为STM32F103RET6下载工具为JLINKXCOM V2.0串口助手PC
jenny042
2021-08-17 09:06:30
AD转换器ADC0809的应用说明
ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。它是逐次逼近式A/D转换器，可以和单片机直接接口。
2020-04-06 13:26:00
ADC0809和TLC7528是什么
实验教程主要介绍以A/D 和D/A 为主的模拟量输入输出通道，A/D 和D/A 的芯片非常多，这里主要介绍人们最常用的ADC0809 和TLC7528。一、实验目的1学习A/D 转换器原理及接口方法，并...
安立路
2021-09-01 09:12:25
采用ADC0809构成模拟量输入通道
组的IN/OUT7通道B.Y组的IN/OUT7通道C.X组和Y组的IN/OUT7通道D.没有通道正确答案:D2.采用ADC0809构成模拟量输入通道,ADC0809在其中起( )作用。A.模拟量到...
啦啦啦啦啦啦啦l
2021-09-01 08:21:45
adc0809在proteus中没有仿真模型吗
ADC0809是一款8位逐次逼近型模拟/数字转换器（ADC），广泛应用于各种电子系统中，如数据采集、信号处理等。在Proteus软件中，用户可以通过仿真来测试和验证电路设计。然而，有时候用户可能会
2024-10-21 09:29:51

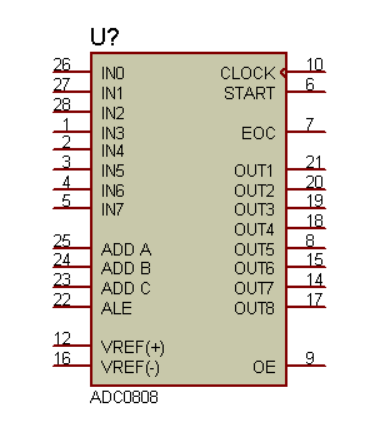

adc0808引脚图及功能
