npn和pnp的区别引脚图

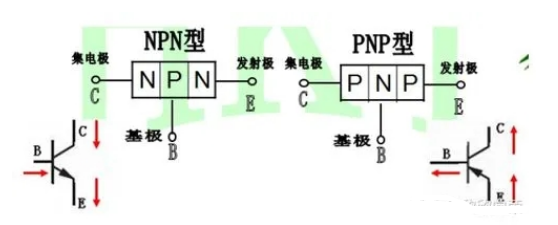

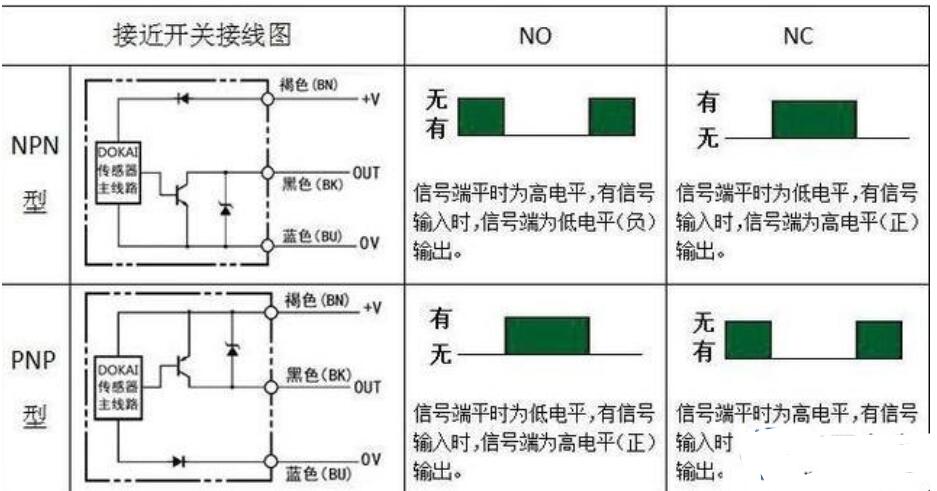

npn和pnp的区别引脚图 NPN型三极管:由两块N型和一块P型半导体组成,P型半导体在中间,两块N型半导体在两侧。三极管是电子电路中最重要的器件,它最主要的功能是电流 放大和开关作用。

分享:

好的,我们来清晰、详细地解释 NPN 和 PNP 型三极管的区别,并说明它们的引脚图。

两者的核心区别在于 内部结构和电流控制方向,这直接决定了它们在电路中的连接方式和供电极性。

核心区别

  1. 结构:

    • NPN: 是由两层 N 型半导体夹着一层 P 型半导体构成。顺序是 N-P-N。中间的 P 区是基极。
    • PNP: 是由两层 P 型半导体夹着一层 N 型半导体构成。顺序是 P-N-P。中间的 N 区是基极。
  2. 电流方向:

    • NPN: 主要电流(集电极电流 Ic)是从 集电极 (C) 流向 发射极 (E)
    • PNP: 主要电流(集电极电流 Ic)是从 发射极 (E) 流向 集电极 (C)
  3. 电压极性:

    • NPN:
      • 集电极(C)相对于发射极(E)需要接正电压(Vcc > Vee)。
      • 基极(B)相对于发射极(E)需要接正电压(足够大的 Vbe > 0.6V)才能导通。
    • PNP:
      • 集电极(C)相对于发射极(E)需要接负电压(Vcc < Vee,通常发射极接正电源,集电极通过负载接地)。
      • 基极(B)相对于发射极(E)需要接负电压(足够大的 Vbe < -0.6V)才能导通(或者说基极电压比发射极低)。
  4. 符号:

    • NPN: 发射极箭头 指向外(表示电流流出发射极)。
    • PNP: 发射极箭头 指向内(表示电流流入发射极)。

引脚功能与命名 (两者引脚名称相同!)

  • 发射极 (E - Emitter): 多数载流子的发射端。对于 NPN,电子从发射极注入基极;对于 PNP,空穴从发射极注入基极。
  • 基极 (B - Base): 控制极。流入/流出基极的一个小电流(Ib)控制着流经集电极和发射极之间的大电流(Ic)。它是电流放大的关键。
  • 集电极 (C - Collector): 收集载流子的电极。对于 NPN,收集从基区扩散过来的电子;对于 PNP,收集从基区扩散过来的空穴。

关于引脚图(物理排列)

⚠️ 这里需要特别注意! ⚠️

没有一个适用于所有型号的、固定的“引脚图”!

三极管的物理引脚排列(E, B, C 的顺序) 强烈依赖于具体的封装型号,而不是三极管的类型(NPN 或 PNP)。同一个 NPN 三极管或同一个 PNP 三极管,如果封装不同,引脚排列可能完全不同。

常见封装的典型引脚图 (仅举例!务必查数据手册!):

  1. TO-92 (常用小功率塑料封装):

    • 最常见排列 (例如 2N3904 NPN, 2N3906 PNP):
      • 引脚朝向自己,有字一面朝上,从左到右:发射极 (E) - 基极 (B) - 集电极 (C)
    • 其他排列 (如 BC547/BC557 系列):
      • 引脚朝向自己,有字一面朝上,从左到右:集电极 (C) - 基极 (B) - 发射极 (E)
    • 重要提示: 即使同是 TO-92 封装,不同型号的 E-B-C 顺序也可能不同!绝对不能仅仅依靠封装外观判断引脚!

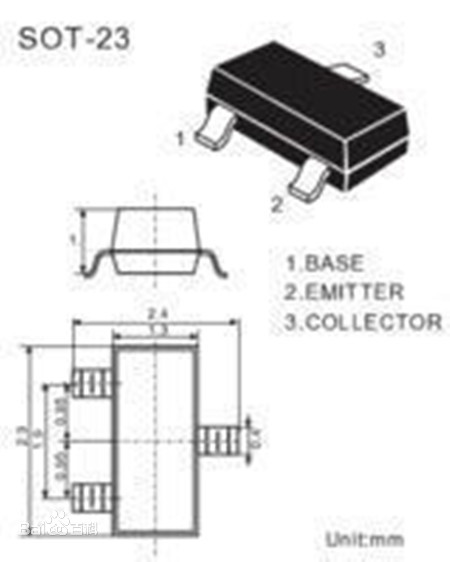

  2. SOT-23 (常用贴片封装):

    • 典型排列 (三脚):
      • 标记点(或短边)朝左上,从标记点下方那个引脚开始逆时针方向:
        • 标记点下方:通常为 基极 (B)
        • 右下方:发射极 (E)集电极 (C) (取决于型号!)
        • 左上方:集电极 (C)发射极 (E) (取决于型号!)
    • 重要提示: SOT-23 的 E/B/C 顺序没有统一标准!必须查阅对应型号的数据手册! 有些型号把基极(B)放在中间脚。

最关键的一句话:

  • 无论你是用 NPN 还是 PNP 三极管,在使用之前,都必须要根据它的具体型号(例如 2N2222A, S8050, BC327, BC337, MMBT3904, MMBT3906),去查找该型号的官方数据手册(Datasheet)。手册里一定有明确的引脚排列图 (Pinout Diagram)!绝对不要想当然!

总结表格

特性 NPN 晶体管 PNP 晶体管
结构 N-P-N P-N-P
电流方向(Ic) 集电极(C) -> 发射极(E) 发射极(E) -> 集电极(C)
基极偏压要求 正向偏置: Vbe > 0.6V (B比E正) 正向偏置: Vbe < -0.6V (B比E负)
集电极电压要求 Vc > Ve (相对于E需正电压) Vc < Ve (相对于E需负电压)
标准符号 NPN Transistor Symbol 箭头 PNP Transistor Symbol 箭头
典型应用连接 负载通常在 C 极,E 接地(或负) 负载通常在 E 极,C 接地(或负)
物理引脚排列 无固定顺序!必须查型号Datasheet! 无固定顺序!必须查型号Datasheet!

结论

理解 NPN 和 PNP 的本质区别(结构、电流方向、电压极性)至关重要。而关于实际的物理引脚排列(E, B, C 的位置),没有通用规则,必须依赖于具体型号的数据手册。无论是哪种类型,安装或测试前务必确认所用三极管型号对应的引脚排列,否则极可能导致电路无法工作甚至损坏元件。

务必记住:动手之前查手册!
