高压电源模块

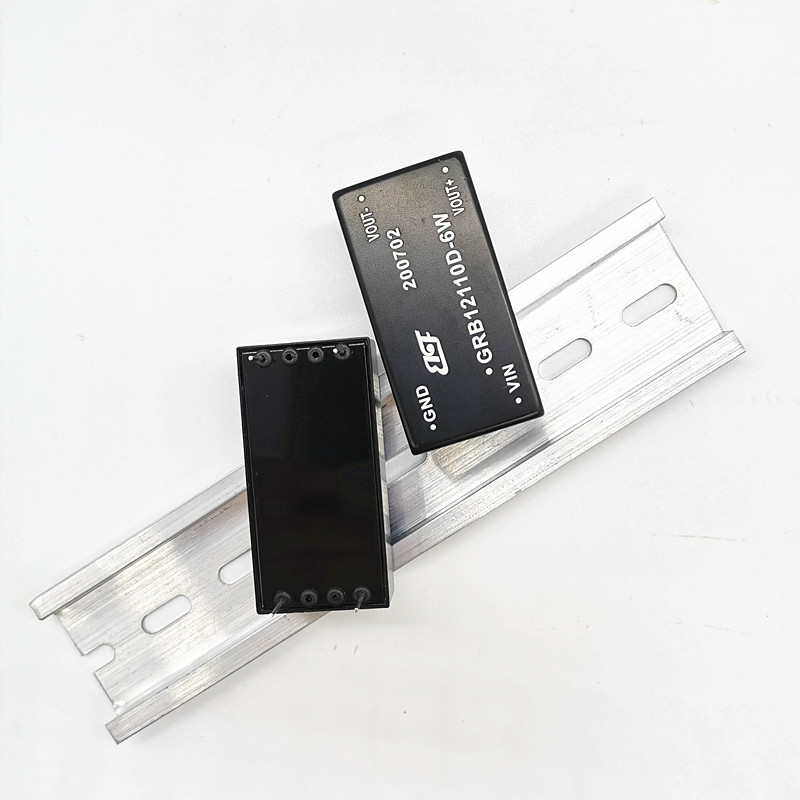

高压电源模块是一种将较低输入电压（通常是直流DC，如12V、24V、48V；也可以是交流AC，如市电110V/220V）转换并稳定输出数千伏特甚至更高直流电压的电子组件或独立单元。它是一种集成度较高、专门设计用于产生和管理高电压的电源解决方案。

核心特点：

输出电压高： 这是最核心的特征，通常定义为输出直流电压在 1kV（1000V）以上，常见范围从几百伏到几十千伏，甚至更高（如兆伏级）。

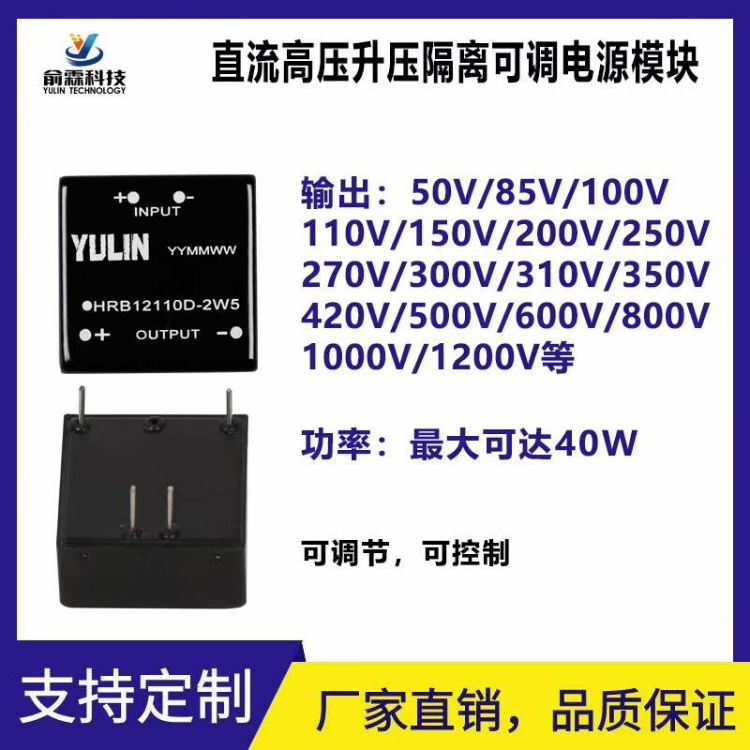

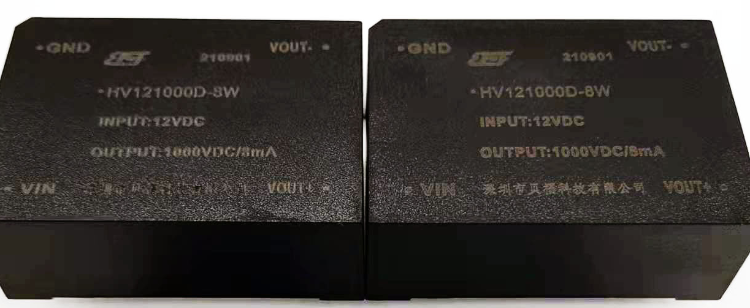

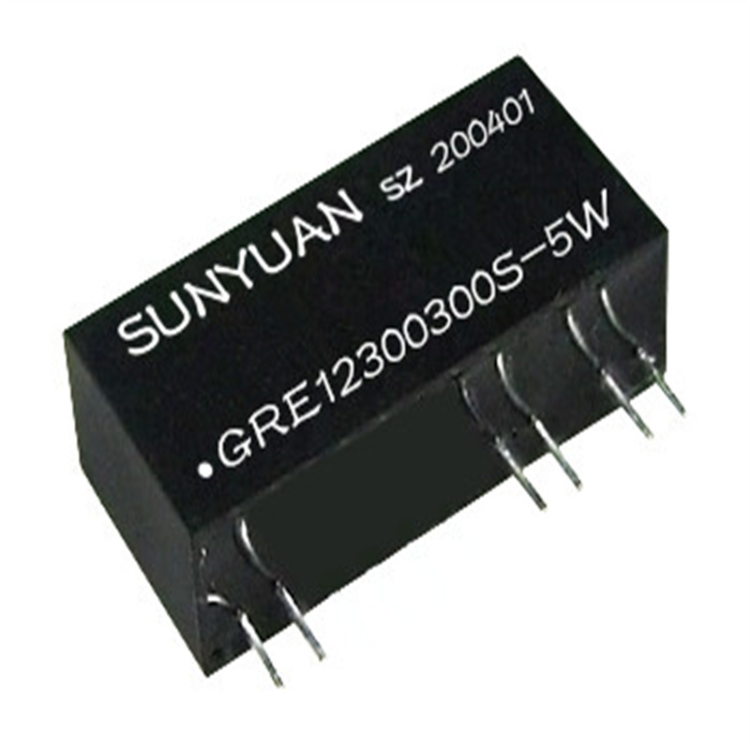

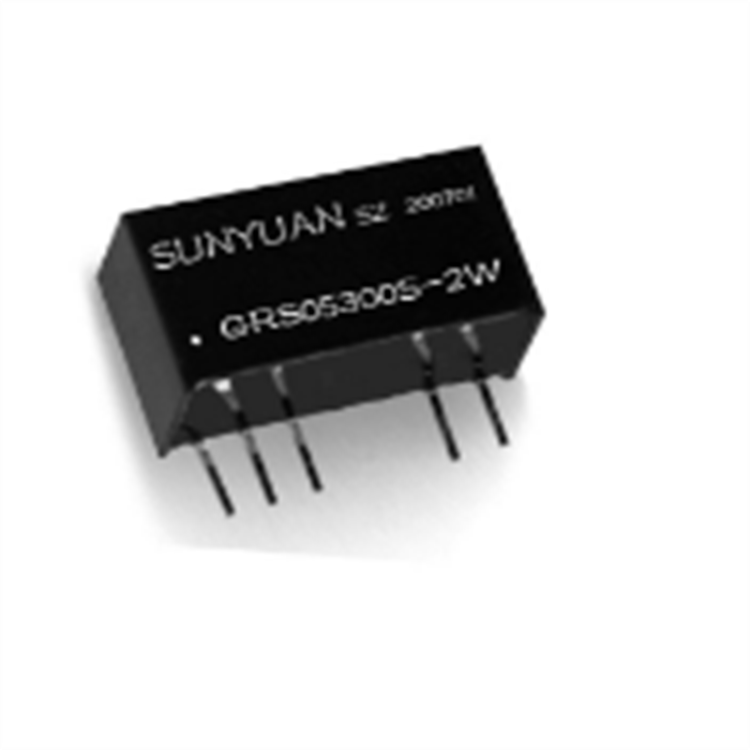

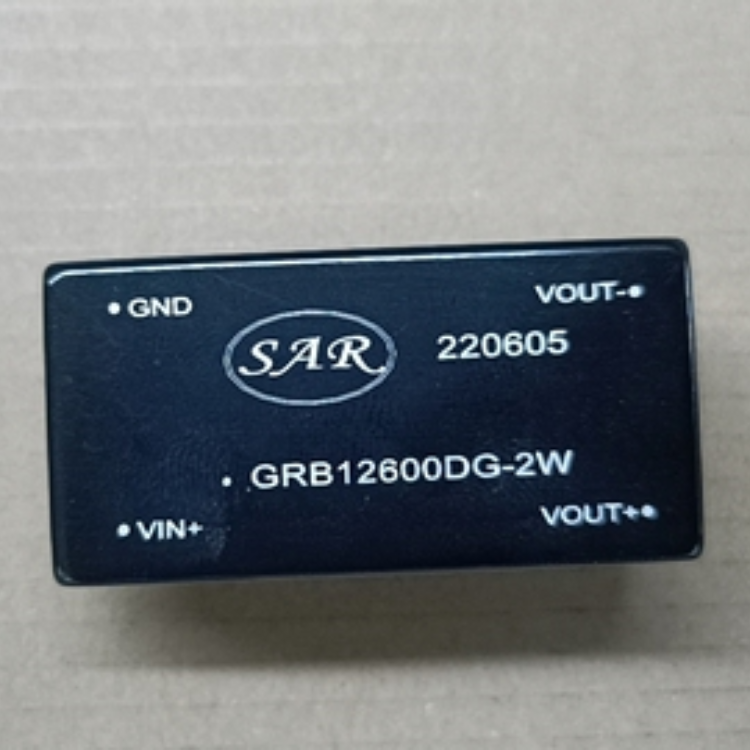

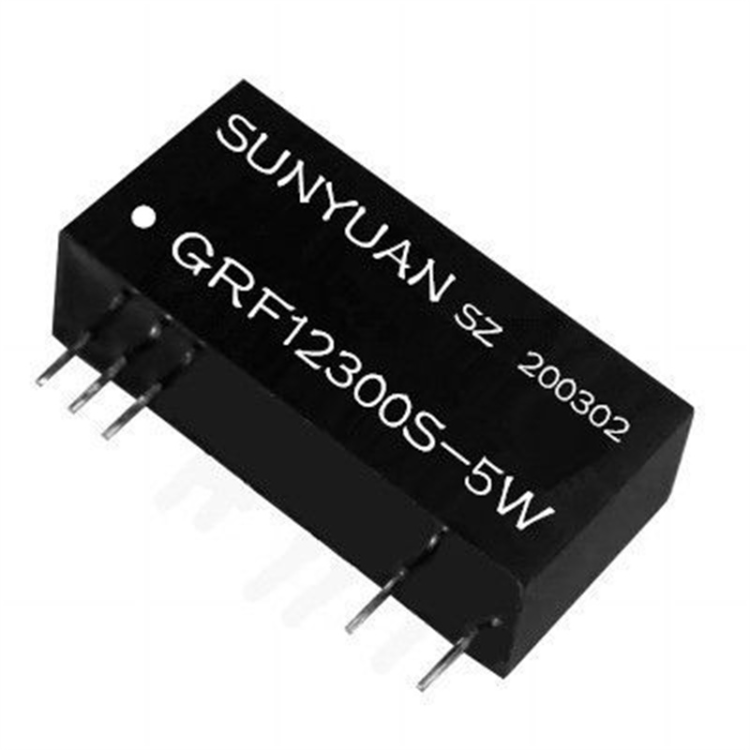

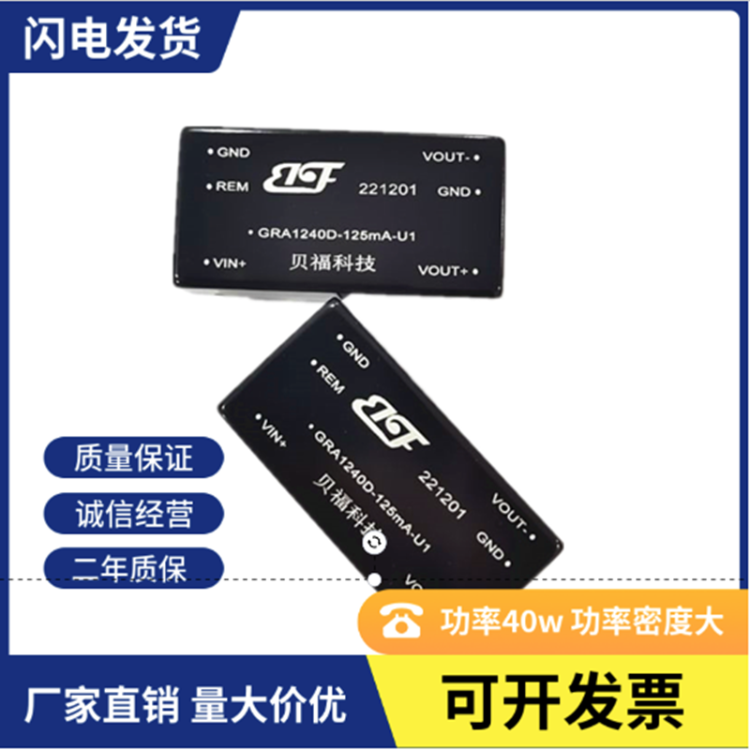

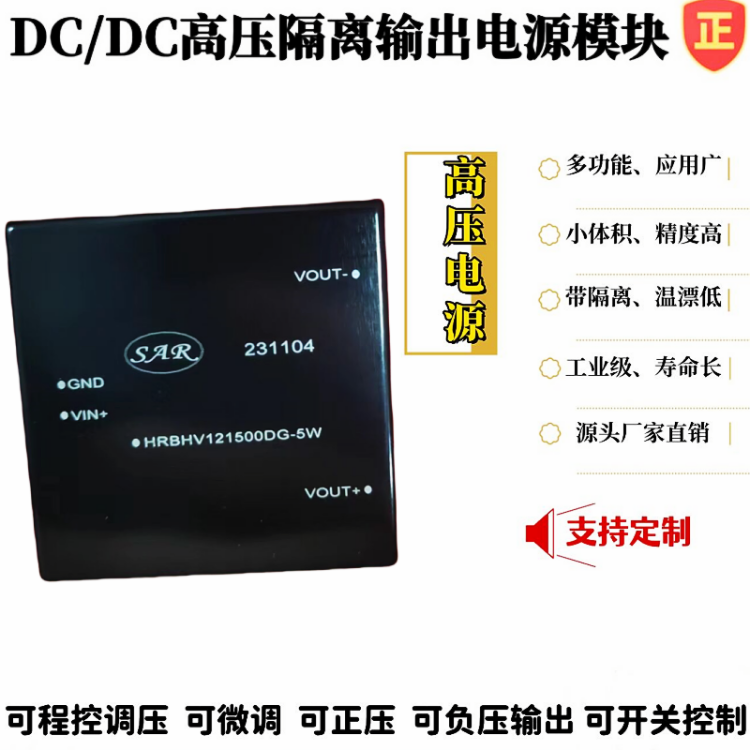

紧凑封装： 通常采用模块化设计，集成高压变压器、整流器、滤波电路、控制电路、保护电路等在一个相对紧凑的外壳内，便于集成到系统中。
高效率： 现代高压模块（尤其是开关模式）追求高转换效率，以减少能量损耗和发热。
高稳定性： 提供精确、稳定的高压输出，对输入电压波动和负载变化有良好的抑制能力（低纹波和噪声）。
多种控制方式：
- 固定输出： 出厂设定固定输出电压。
- 可调输出： 通过外部电阻电位器、模拟电压信号（如0-5V, 0-10V）或数字接口（如RS232, RS485, CAN, USB, Ethernet）进行输出电压调节。
- 恒流/恒压模式： 部分模块具备恒流输出功能，或能在恒压和恒流模式间切换（尤其在发生负载短路或打火时限制电流）。
保护功能： 通常内置多重保护机制：
- 过压保护： 防止输出电压异常升高损坏负载或模块自身。
- 过流保护： 限制短路或过载时的输出电流，保护模块和负载。
- 过热保护： 内部温度过高时自动关断输出。
- 打火/拉弧保护： 检测高压放电并快速关断输出（对高压应用至关重要）。
- 输入欠压/过压保护： 防止输入电压异常导致问题。

主要类型：

线性高压电源模块：
- 原理： 输入交流电通过工频变压器升压，再整流滤波得到高压直流。稳压通过串联调整管（工作在放大区）实现。
- 优点： 输出纹波和噪声极低，电路相对简单。
- 缺点： 体积庞大笨重（因工频变压器），效率低（调整管功耗大发热量大），可调范围受限。
- 适用： 对纹波噪声要求极高，功率需求较小且体积重量不敏感的场景（如部分精密仪器）。
开关模式高压电源模块：
- 原理： 输入直流（或交流整流后的直流）首先通过高频开关管（MOSFET/IGBT）斩波成高频脉冲，再通过高频变压器升压，最后整流滤波得到高压直流。通过脉宽调制控制开关管的导通时间来调节输出电压。
- 优点： 体积小、重量轻（高频变压器小）、效率高（开关管主要工作在开关状态，功耗小）、功率密度高、输入电压范围宽、易于实现可调输出。
- 缺点： 输出纹波和噪声相对线性电源较高（需良好滤波和屏蔽），电路设计更复杂，可能产生电磁干扰。
- 主流拓扑： 反激式、正激式、推挽式、半桥式、全桥式、LLC谐振式等。其中反激式在小功率应用非常普遍。
- 适用： 当前绝大多数应用场景的首选，如粒子探测器、X光管、激光器、质谱仪、科学仪器、工业检测设备、静电应用（除尘、喷涂、植绒）等。

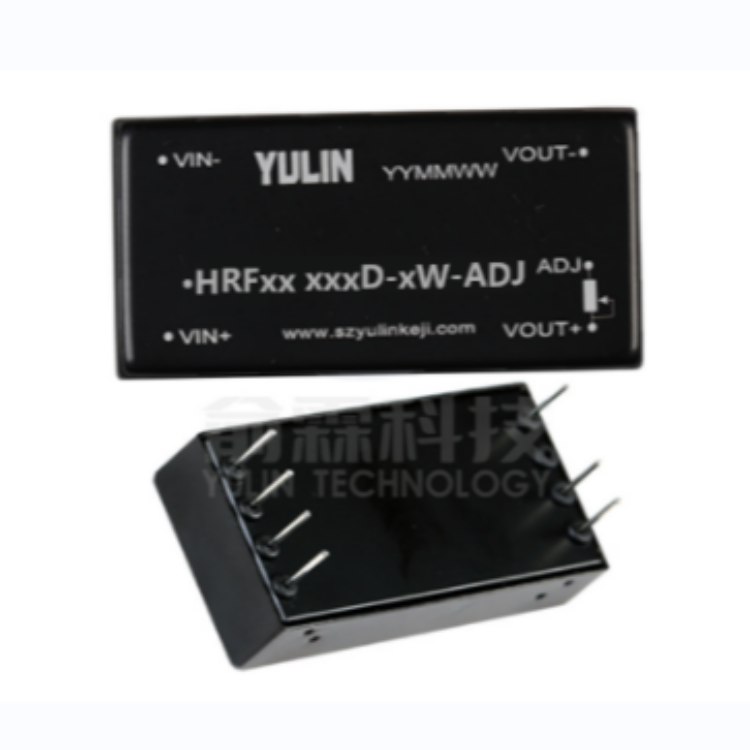

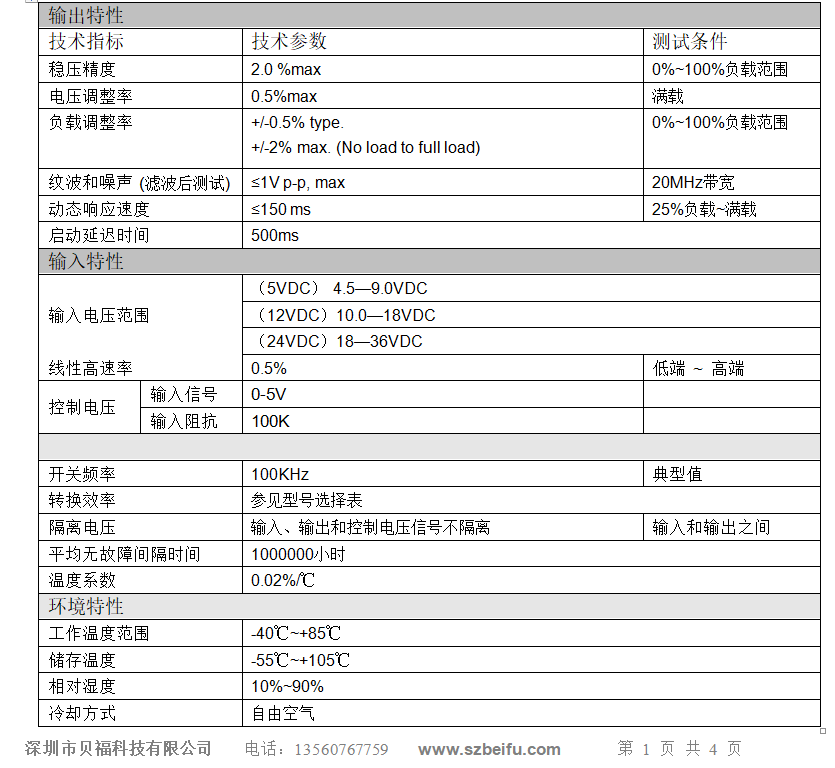

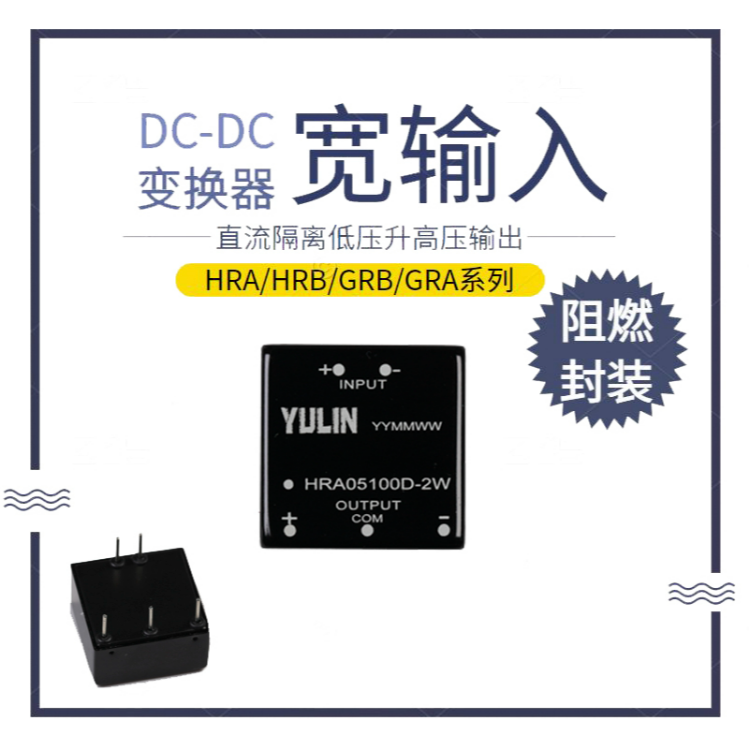

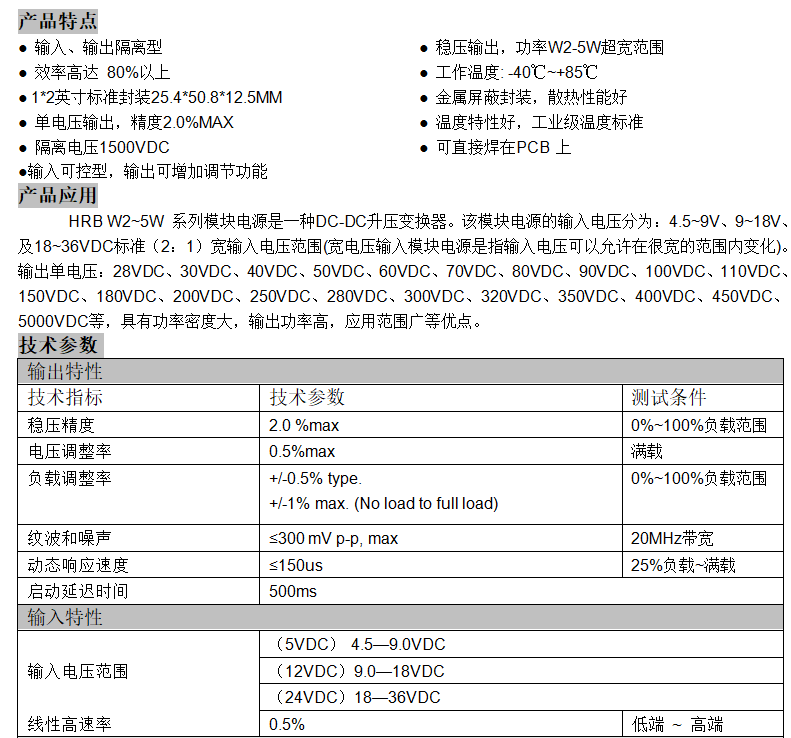

关键参数指标：

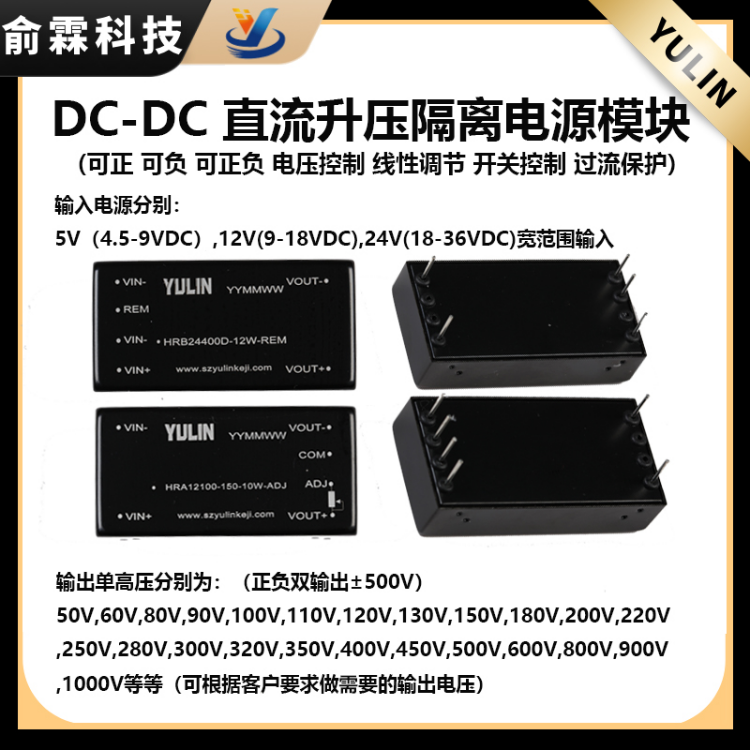

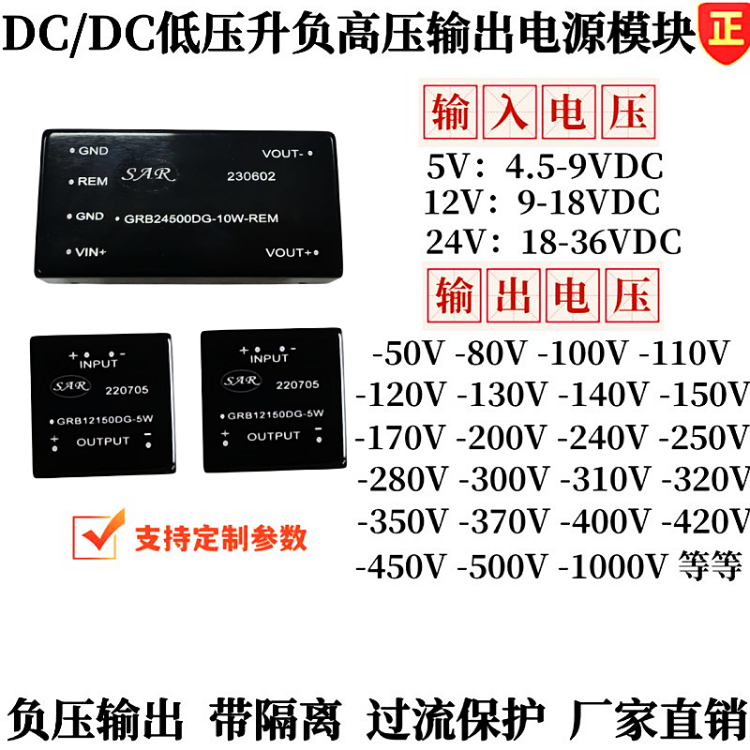

输入电压范围： 模块正常工作所需的输入电压范围（如18-36VDC, 85-265VAC）。
输出电压： 额定输出电压值（如5kV, 10kV）或可调范围（如0-30kV）。
输出电流/功率： 最大持续输出电流（如1mA, 10mA）或输出功率（如50W, 200W）。注意高压下的电流通常较小。
电压稳定度/调整率：
- 线性调整率： 输入电压变化时输出电压的变化幅度。
- 负载调整率： 负载电流变化时输出电压的变化幅度。
纹波与噪声： 叠加在直流输出电压上的交流分量幅度（通常用峰峰值或有效值表示）。
效率： 输出功率与输入功率的百分比（通常在70%-95%）。
温度系数： 环境温度变化时输出电压的漂移量。
上升/下降时间： 输出电压从0上升到设定值（或从设定值下降到0）所需的时间。
绝缘电压： 输入与输出之间（或输出对外壳）能承受的最高隔离电压（如3kV, 5kV），保证安全。
控制接口： 模拟调压、数字通信协议等。

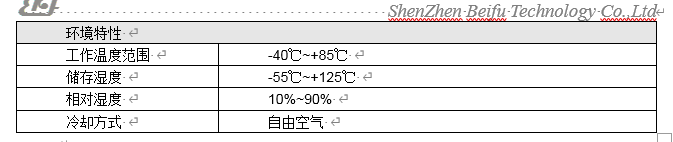

工作温度范围： 模块保证性能的温度区间（如 -20°C ~ +70°C）。
外形尺寸： 模块的物理尺寸。

主要应用领域：

医疗设备： X射线管电源、CT扫描仪、PET扫描仪、激光治疗设备、电泳仪、质谱仪。
工业应用：
- 静电应用：静电除尘、静电喷涂、静电植绒/分选。
- 无损检测：X光/γ射线探伤机电源。
- 材料表面处理：电晕处理、等离子清洗。
- 电子束焊机、离子注入设备。
科研仪器： 粒子加速器、电子显微镜、质谱仪、光谱仪、核物理探测器、真空镀膜设备电源。
半导体设备： 离子注入机、电子束光刻机电源。
通信设备： 行波管、磁控管放大器电源（雷达、卫星通信）。
分析仪器： 色谱仪检测器（如电子捕获检测器ECD）、臭氧发生器。
激光设备： CO2激光器、固体激光器、准分子激光器的泵浦电源或高压触发电路。
