基于STM32的数字存储示波器（DSO）设计需要综合考虑硬件性能、软件算法和实时处理能力。以下是详细的建议和实现方案：
一、硬件设计建议
-
STM32选型
- 高性能型号：推荐使用 STM32H7 系列（如STM32H743，主频480MHz）或 STM32F4 系列（如STM32F407，主频168MHz），因其具备高速ADC和硬件FPU（浮点运算单元）。
- 关键外设需求：
- 高速ADC：至少12位分辨率，采样率≥2MSPS（如STM32H743的ADC可达3.6MSPS）。
- 大容量内存：内置RAM（如STM32H743的1MB）或外扩SRAM/SDRAM（用于存储波形数据）。
- DMA控制器：实现ADC数据直接传输到内存，减少CPU负载。
- 高带宽接口：如USB HS、以太网（用于数据传输）或LCD控制器（用于显示）。
-
前端信号调理电路
- 输入保护：TVS二极管和钳位电路，防止过压损坏。
- 可编程增益放大器（PGA）：如AD8251，支持动态调整量程（如±5V至±50V）。
- 抗混叠滤波：设计低通滤波器（如4阶巴特沃斯滤波器），截止频率可调以适应不同采样率。
-
时钟与触发
- 外部高速时钟：使用高精度晶振或时钟发生器（如SI5351）提升采样稳定性。
- 硬件触发电路：支持边沿触发、脉宽触发，可外接比较器（如LM393）实现低延迟触发。
二、软件实现方案
-
实时采样与处理
- 双缓冲机制：使用DMA双缓冲模式，实现采样与处理的并行操作，避免数据丢失。
- 等效时间采样（ETS）：通过多次触发捕获高频信号，适用于周期性信号的高分辨率重建。
-
触发算法
- 边沿触发：动态检测信号上升/下降沿，结合滞后（Hysteresis）消除噪声干扰。
- 高级触发模式：如脉宽触发、窗口触发，需在中断服务程序（ISR）中快速响应。
-
波形处理与显示
- FFT频谱分析：利用STM32的硬件FPU加速计算，实时显示频域信息。
- 自动测量功能：计算Vpp、频率、占空比等参数，优化算法减少计算时间。
- 显示优化：使用硬件加速图形库（如TouchGFX）或LVGL，实现流畅的波形刷新。
-
数据传输与存储
- USB虚拟串口（VCP）：通过USB将波形数据发送到PC，配合上位机软件（如Python或LabVIEW）分析。
- SD卡存储：支持波形保存为CSV或BIN格式，便于离线分析。
三、开源项目参考
-
OpenDSO
- 基于STM32F4的开源示波器，支持100MSPS等效采样率（通过FPGA扩展），提供完整的硬件和固件设计。
- 项目地址：GitHub OpenDSO
-
DSO Quad
- 商业级开源示波器，使用STM32F103作为主控，提供4通道输入和触摸屏操作。
- 特点：可扩展固件，支持Python脚本控制。
-
STM32 Oscilloscope Projects
- 社区常见方案如“STM32F103 DSO”，适合入门学习，采样率约1MSPS，成本低于100元。
四、性能优化技巧
-
提升采样率
- 使用多ADC交替采样（Interleaved Sampling），例如STM32H7的3个ADC并行工作可将采样率提升至10MSPS。
- 外接高速ADC芯片（如AD9288，100MSPS），通过FPGA或CPLD实现数据流控制。
-
降低噪声
- 电源设计：采用线性稳压器（如LDO）而非开关电源，减少高频噪声。
- PCB布局：ADC模拟地与数字地分割，信号走线最短化。
-
代码优化
- 使用汇编或CMSIS-DSP库加速关键算法（如FIR滤波、FFT）。
- 启用STM32的Cache和ART加速技术，提升实时性。
五、典型参数示例
| 功能 | 实现方案 |
|---|---|
| 带宽 | 1MHz（硬件滤波后） |
| 实时采样率 | 2MSPS（STM32内置ADC） / 100MSPS（外接ADC+FPGA） |
| 存储深度 | 128KB（内置RAM） / 16MB（外扩SDRAM） |
| 触发模式 | 边沿、脉宽、窗口触发 |
| 显示 | 3.5寸TFT液晶（320x240）或OLED |
| 通信接口 | USB、Wi-Fi（ESP8266）、以太网（LAN8720） |
六、开发工具推荐
- IDE：STM32CubeIDE（免费，集成HAL库配置）
- 调试工具：ST-Link V3，支持高速数据捕获。
- 上位机软件：使用Python+PyQt或MATLAB实现波形显示与分析。
通过合理选择STM32型号、优化软硬件设计，可以构建一个低成本、高性能的数字存储示波器，适用于教育、研发和工业场景。若需要具体电路图或代码示例，可进一步提供详细需求！
数字存储示波器的优缺点是什么
数字存储示波器是采用数字电路进行模/数转换，并通过存储器实现对触发前信号进行记忆的一种具备存储功能的数字化设备。那么数字存储示波器有哪些优缺点呢？
2022-01-29 16:10:00
数字存储示波器制作参数
所谓数字存储示波器（Digital Storage oscilloscopes-DSO）就是在示波器中以数字编码的形式来储存信号。泰克公司的TDS1000C-SC数字存储示波器是2010年泰克公司
2020-11-19 09:18:03
如何正确选择数字存储示波器
数字存储示波器（DSO）吸引力大，因为它可以存储波形信号平均，支持各种触发和分析选项。然而，数字存储示波器不是一样的。许多数字存储示波器只有两个性能完整的通道可供信号收集。
2021-08-17 16:07:43
基于CPLD的数字存储示波器
基于CPLD的数字存储示波器摘 要：与传统的模拟老婆婆以器相比，数字存储示波器具有能够显示非周期波形、存储波形、携带方便等优势，其应用日益广泛。本文详细介绍了一种以单片机和可编程逻辑器件为控制...
王小琳子
2021-08-09 08:38:11
模拟示波器和数字存储示波器怎么选择
1 、分类按测量被测信号所使用的技术，它可分为模拟示波器、数字存储示波器（DSO ）和混合示波器（混合信号示波器，MSO ）等几大类。 1.1 模拟示波器一台完整的模拟示波器通常由阴极射线管CRT
想搞硬件的实施人员
2019-06-27 07:16:05
怎么利用数字存储示波器测量特殊信号
利用数字存储示波器测量特殊信号 数字示波器适用于测量快速脉冲信号，同时配有高增益放大器，所以灵敏度高，可观测微弱信号。在航空、航天、电子工业产品调试、测试中，数字示波器的应用也越来越普遍。现在数字
kszdj113
2019-06-03 06:39:26
基于stm32的数字示波器设计
基于stm32的数字示波器设计，开发板：STM32F407功能：（一）基于UCOS III操作系统（二）内含简易信号发生器用于测示波器。信号发生器可以输出正弦波、方波、三角波。（三）示波器功能，可测信号的幅度（小于3.3V），频率，占空比。有STOP功能。带有4个光标，可移动。...
江左盟
2021-08-09 07:07:32
数字存储示波器的工作原理和关键指标
带宽、采样率和存储深度是数字示波器的三大关键指标。相对于工程师们对示波器带宽的熟悉和重视，采样率和存储深度往往在示波器的选型、评估和测试中为大家所忽视。这篇文章的目的是通过简单介绍采样率和存储深度
2023-09-19 14:43:26
关于数字存储示波器知识的详细介绍
一、什么叫数字存储所谓数字存储就是在示波器中以数字编码的形式来储存信号。它有以下特点：可以显示大量的预触发信息可以通过使用光标和不使用光标的方法进行全自动测量。可以长期存储波形可以将波形传送到计算机
kingnet_5220
2019-07-01 07:19:35

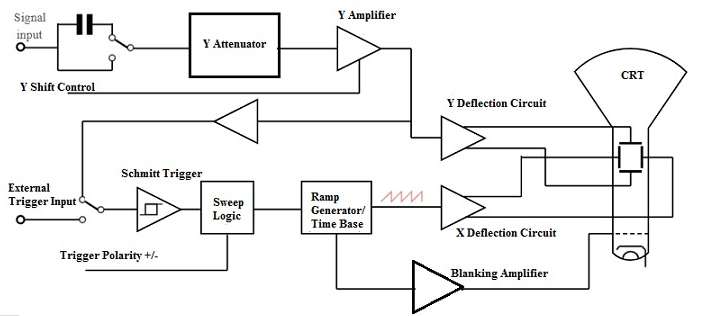

模拟存储示波器：框图、工作原理及其应用
示波器中，有是用于存储信号的两种技术；模拟和数字存储。模拟存储具有更高的速度，但与数字存储相比，它的通用性较差。本文IC先生网简单介绍模拟存储示波器的工作原理及其应用。 什么是模拟存储示波器？ 模拟存储示波器是示波
2023-08-30 18:01:57
数字示波器与存储记录仪有什么区别
1、不需要隔离放大器、绝缘放大器 存储记录仪和数字示波器的最大区别在于，输入通道之间以及主机与输入之间是否绝缘。存储记录仪的输入通道都是绝缘隔离的。数字示波器或所谓的A/D转换电路都是输入通
HELLOKITTYNEW
2019-06-12 04:20:04
给你的示波器加满存储吧！
提到示波器，大家都会问一下它的带宽、采样率，那大家有关心过使用的示波器的存储深度吗？ 今天，小k先给大家讲一讲什么是存储深度以及为什么要增加存储深度吧！ 问题1 什么是存储深度？ 存储深度是现代数字
2023-11-22 07:45:02
4457数字示波器 2Gpts的深度存储
4457数字示波器 2Gpts的深度存储 256级灰度等级及四种波形色彩显示 4457M系列数字示波器，带宽从1GHz到4GHz，采样率10GSa/s、20GSa/s，垂直分辨率12bit，存储
2024-11-26 17:17:22

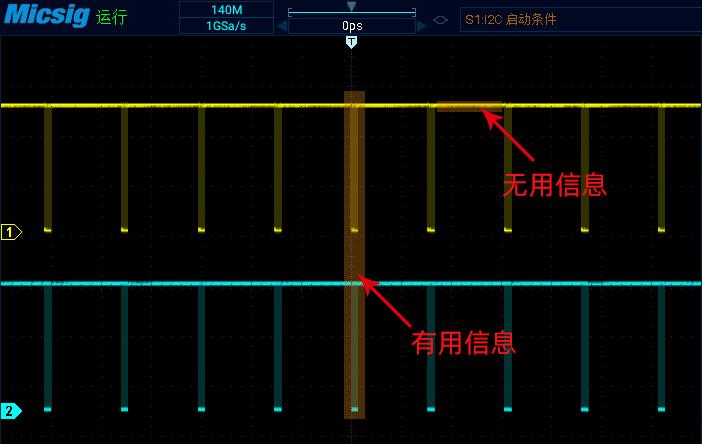

数字示波器分段存储功能的作用和用法
要了解示波器的分段存储功能，我们先来看看这个功能解决了什么问题，存在的价值是什么。首先我们要明确一点，数字示波器通过ADC模数转换器将模拟信号转换成了数字信号，只能努力去还原信号本来的样子，要想达到
2021-12-31 15:01:45
回收还是回收TBS2072数字存储示波器
！ 疑问决定谈话，辨论，论证的方向。东莞市塘厦佳华电子仪器经营部联系人: 赵（先生） 经理联系***（同V信）泰克TBS2072数字存储示波器泰克TBS2072数字存储示波器凭借9 英寸WVGA 显示器
zj2572238817
2020-03-30 10:50:02

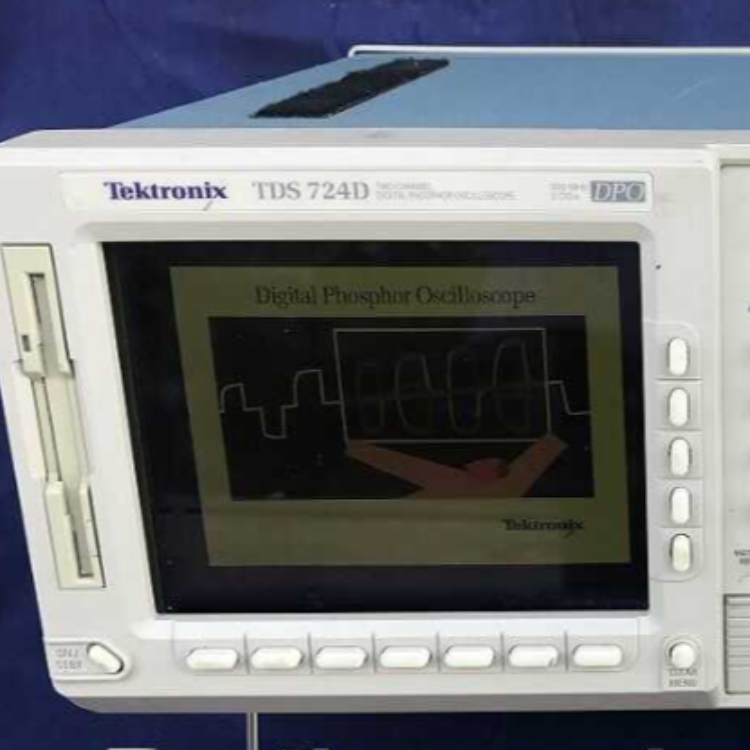

Tektronix (泰克) TDS724D 数字存储示波器
2025-09-13 17:03:47
泰克 回收 TDS2014C 数字存储示波器
`泰克Tektronix TDS2014C数字存储示波器罗先生 ***扣扣 214450296主要特点和优点Tektronix TDS2014C示波器贷款100MHZ,四通道示波器，TDS2014C
a678
2019-05-06 17:42:06
LOTO示波器的变长存储深度和分段存储
经常有客户咨询和不理解LOTO示波器的存储深度为什么是变长的，也表示对LOTO示波器的分段存储功能不理解，本文对LOTO示波器的存储机制做一次完整的梳理，帮助我们的客户更好的使用示波器。数字示波器
2022-06-09 16:37:28

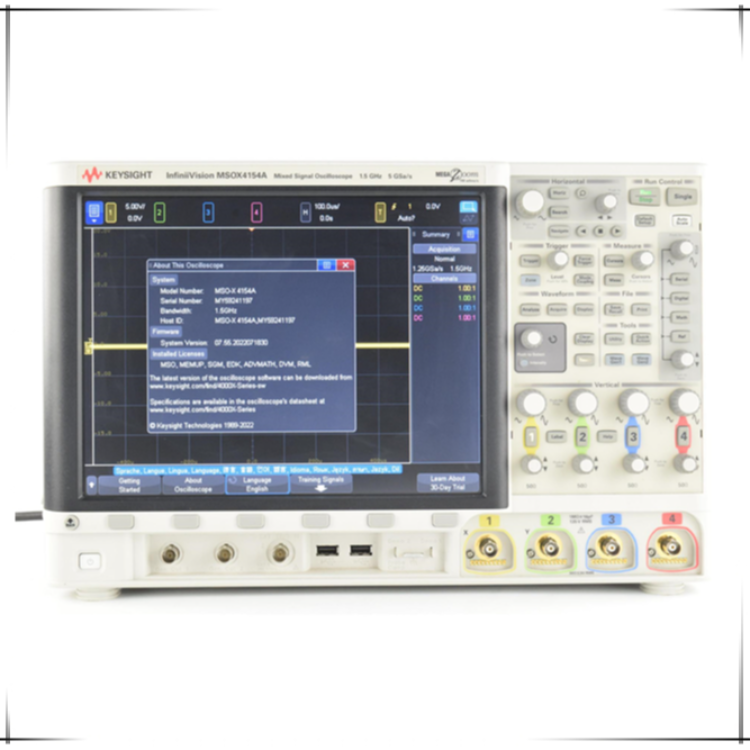

回收***是德KEYSIGHT MSOX4154A 数字存储示波器
KEYSIGHT MSOX4154A 数字存储示波器MSOX4154A数字存储示波器 主要特性与技术指标 体验超凡速度： ?100 万个波形/秒的更新速率 ?完美的 MegaZoom IV 智能
tan201406
2021-04-14 21:30:31
数字存储示波器的工作原理及软硬件系统的设计
与传统模拟示波器相比.数字存储示波器不仅具有可存储波形、体积小、功耗低，使用方便等优点，而且还具有强大的信号实时处理分析功能。在电子测量领域，数字存储示波器正在逐渐取代模拟示波器。但目前我国
agitekservice1
2020-02-24 13:52:07

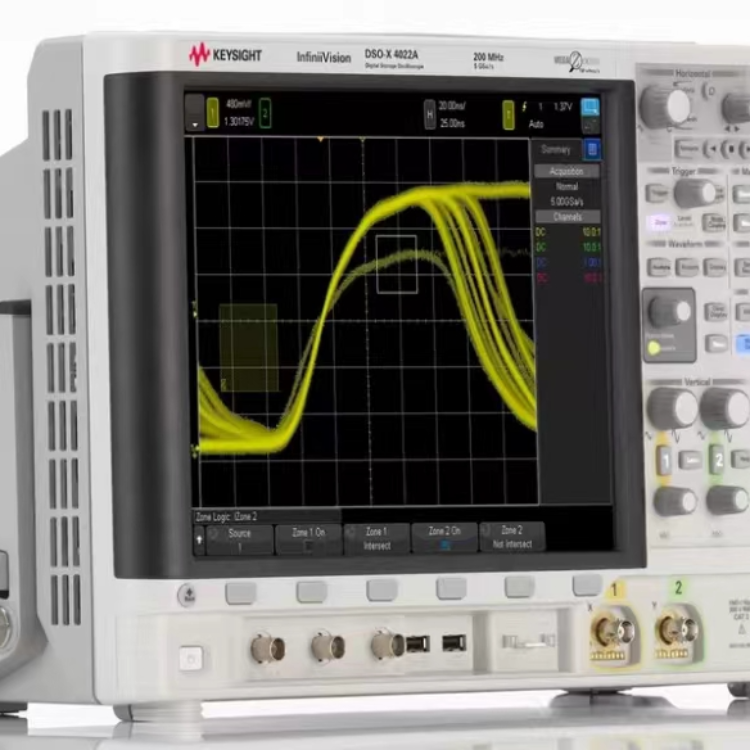

DSOX4022A数字存储示波器
2024-05-21 18:30:52
虚拟数字示波器是什么组成的
---虚拟数字示波器由一块PXI总线的多功能数据采集卡和相应的软件组成。将它们安装在一台运行Windows的PC上，即构成一个功能强大的可存储数字示波器。数字示波器的前面板如图1所示。
2022-12-21 15:25:00
KEYSIGHT是德MSOX4154A数字存储示波器
2025-09-08 10:07:11

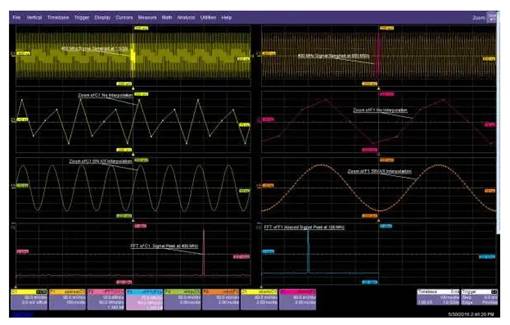

处理数字示波器测量问题
