ADC（模数转换器）的工作原理可分为四个核心步骤：采样、保持、量化和编码，其核心目标是将连续的模拟信号转换为离散的数字信号。以下是详细分析：

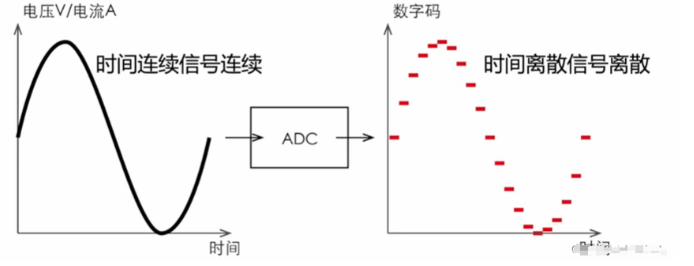

1. 采样（Sampling）
- 作用：在特定时间点捕获模拟信号的瞬时值，将连续时间信号变为离散时间信号。
- 关键原理：根据奈奎斯特采样定理，采样频率需至少为信号最高频率的2倍，否则会导致混叠失真。
- 实现方式：通过采样开关快速接通/断开来获取信号瞬时值。

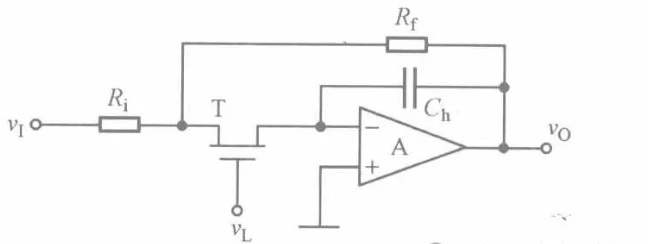

2. 保持（Hold）
- 作用：在转换期间保持采样值稳定，避免信号变化影响转换精度。
- 实现方式：利用采样保持电路（通常由电容和缓冲器组成），将采样值暂存至电容中，供后续处理。
3. 量化（Quantization）
- 作用：将连续的模拟幅值映射为离散的数字级别。
- 关键参数：
- 分辨率（N位）：将参考电压（Vref）分为(2^N)个量化级别，每级对应电压为( \frac{V_{\text{ref}}}{2^N} )（即1 LSB）。
- 量化误差：实际值与量化值之差，范围为( \pm \frac{1}{2} \text{LSB} )。
4. 编码（Encoding）
- 作用：将量化后的离散值转换为二进制代码（如二进制原码、补码）。
- 示例：若量化结果为第5级（0~7级，3位ADC），则输出二进制码为
101。
主要ADC类型及工作原理
不同ADC类型通过独特方式实现上述步骤，性能各异：
（1）逐次逼近型（SAR ADC）
- 原理：采用二分法逐次逼近输入电压。
- 内部DAC依次产生试探电压，与输入比较，调整最高位至最低位。
- 转换时间与位数成正比（如12位需12周期）。
- 优点：中等速度、精度和成本，广泛应用。

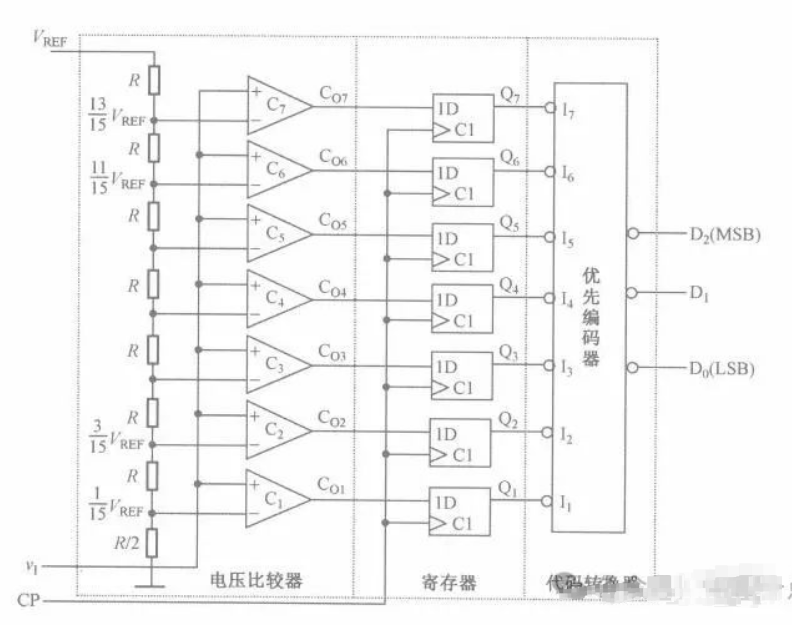

（2）闪存型（Flash ADC）
- 原理：并行比较，使用(2^N-1)个比较器同时匹配输入电压。
- 直接输出温度计码，再编码为二进制。
- 优点：超高速（单周期转换），适合高频信号。
- 缺点：功耗高、成本高（如8位需255比较器）。
（3）积分型（如双斜率ADC）
- 原理：通过积分时间测量电压。
- 阶段1：固定时间对输入电压积分。
- 阶段2：反向积分参考电压，计时归零时间。
- 输入电压正比于反向积分时间。
- 优点：高精度、抗干扰，适合低频测量。
（4）Σ-Δ型（Sigma-Delta ADC）
- 原理：过采样与噪声整形。
- 调制器将量化噪声推至高频，数字滤波器滤除后输出高分辨率信号。
- 优点：极高分辨率（24位常见），适合音频、传感器。
关键参数与选型
- 分辨率：位数决定最小电压分辨能力。
- 转换速率：从低速（积分型）到超高速（闪存型）。
- 信噪比（SNR）：信号质量指标，Σ-Δ型表现优异。
- 功耗与成本：闪存型功耗高，SAR型平衡较好。
总结
ADC通过采样、保持、量化、编码实现模数转换，不同架构在速度、精度和成本间权衡。选型需结合实际需求，如高速选闪存，高精度选Σ-Δ或积分型，通用场景选SAR型。理解工作原理有助于优化系统设计，提升信号处理效果。
