以下是用中文回答的函数信号发生器设计要点，涵盖原理、硬件组成和关键设计考虑：
一、函数信号发生器核心设计原理
- 信号生成方式：
- DDS（直接数字合成）技术：主流方案，通过相位累加器+查表法生成数字波形，精度高、频率可微调。

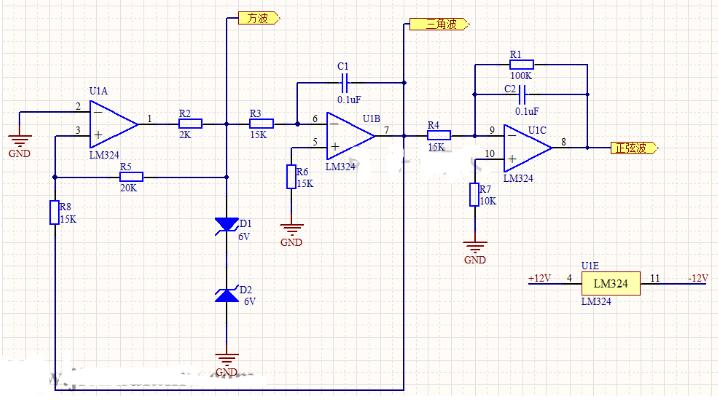

- 模拟振荡器（如文氏桥）：传统方案，稳定性较差，适用于低成本低频场景。
- 波形生成：
- 数字存储波形：将正弦、方波、三角波等波形的数字样本预存于ROM中。
- 实时计算：通过MCU或FPGA实时计算波形（如任意波），灵活性更高。
二、硬件系统组成
1. 核心控制单元
- MCU/FPGA：
- MCU（如STM32F4）适合基础设计，成本低。
- FPGA（如Cyclone IV）支持高速DDS，用于>50MHz高频信号。
- 关键功能：
- 控制DDS相位累加步进（决定频率）。
- 管理波形ROM查表。
- 处理用户输入（按键/旋钮/显示屏）。
2. 数模转换（DAC）
- 选型要求：
- 分辨率：≥12位（影响波形精度）。
- 更新率：≥100 MSPS（决定最大输出频率）。
- 型号示例：AD9767（14位，125 MSPS）。
- 输出范围：通常±5V或±10V，需配合运放调理。
3. 模拟信号调理电路
- 低通滤波器（LPF）：
- 滤除DAC采样时钟高频噪声（如RC或Active LPF）。
- 截止频率需≥目标最大频率。
- 幅度控制：
- 数控电位器（如MCP4131）或DAC+运放实现电压缩放。
- 偏移调节：
- 加法器电路将DC偏置叠加到信号（如用OP07运放）。
- 输出缓冲：
- 高速运放（如OPA842）提供低阻抗输出，驱动50Ω负载。
4. 电源设计
- 双电源供电：±12V或±15V，确保运放输出正负对称波形。
- 纹波控制：LC滤波+稳压芯片（如LM317/LM337），要求纹波<10mV。
5. 用户接口
- 旋钮编码器：调节频率/幅度。
- LCD显示屏：显示波形类型、频率、幅度。
- 按键：切换波形（正弦/方波/三角波/任意波）。
三、关键设计参数
| 参数 | 典型值 | 设计考虑 |
|---|---|---|
| 频率范围 | 0.1Hz ~ 20MHz | DAC速率、滤波器带宽限制上限 |
| 频率分辨率 | 0.1Hz（DDS） | 相位累加器位数（N=32位常见） |
| 幅度范围 | 10mVpp ~ 20Vpp | 运放增益电路、衰减网络设计 |
| 失真度（THD） | <1%（正弦波@1kHz） | LPF设计、运放线性度 |
| 方波上升时间 | <20ns（@10MHz） | 运放压摆率（SR>100V/μs） |
四、软件设计要点
- DDS核心算法（C/Verilog示例）：
// 相位累加器更新 phase_accumulator += frequency_tuning_word; waveform_data = wavetable[phase_accumulator >> 24]; // 取高8位查表 - 波形表生成：
- 正弦波：
sin(2π * i / 256) * 2048 + 2048（12位DAC） - 方波：前128点为高电平，后128点为低电平。
- 正弦波：
- 控制逻辑：
- 旋钮扫描→计算频率调谐字→更新DDS参数。
- 波形切换时重载波形表地址。
五、调试与优化建议
- 高频失真：
- 检查LPF截止频率是否匹配。
- 优化PCB布局：缩短DAC到运放的走线，减少寄生电容。
- 方波过冲：
- 在运放输出端添加小电阻（如22Ω）+ 磁珠抑制振荡。
- 低幅值噪声：
- 增加电源退耦电容（0.1μF陶瓷电容靠近IC电源引脚）。
- 使用屏蔽电缆连接输出端。
六、进阶设计扩展
- 调制功能：通过MCU的DAC生成控制电压，实现AM/FM调制（需乘法器电路）。
- PC控制：添加USB/UART接口，支持上位机设置参数（如LabVIEW交互）。
- 任意波形：增加外部存储器（如SD卡）载入自定义波形数据。
设计图示示例：
[用户输入] → [MCU/FPGA] → [DAC] → [LPF] → [幅度/偏置电路] → [输出缓冲] → [BNC接口]
↑ ↑
[波形ROM] [电源模块]此方案可实现频率精确可控、波形纯净的实用信号源，适合电子测试、教学实验等场景，物料成本约300-800元（视性能要求）。
函数信号发生器怎么使用？函数信号发生器实现方法通常有哪几种？
函数信号发生器怎么使用？函数信号发生器实现方法通常有哪几种？ 函数信号发生器是一种用于产生不同类型、频率和幅度信号的仪器。它在各个领域的测试、研究和教学中都有广泛的应用。接下来我将详细介绍函数信号
2023-11-20 16:16:42
函数信号发生器怎么调频率
函数信号发生器是一种常用的电子测试设备，它能够产生各种波形、频率和幅度的信号，广泛应用于科研、教学、生产和维修等领域。在使用函数信号发生器时，调整频率是其中一个非常重要的步骤。本文将详细介绍函数信号发生器如何调整频率，以及相关的操作细节和注意事项。
2024-05-20 18:23:50
函数信号发生器按键介绍
函数信号发生器是电子测试领域中不可或缺的重要工具，它能够模拟产生各种波形信号，如正弦波、方波、三角波等，广泛应用于电路测试、信号模拟、科学研究等多个领域。函数信号发生器的按键设计是其功能实现的重要组成部分，本文将对函数信号发生器的按键进行详细介绍，旨在为读者提供全面而深入的了解。
2024-05-15 16:14:13
函数信号发生器怎么频率调整
函数信号发生器是电子测试领域的重要工具，它能够模拟产生各种波形信号，如正弦波、方波、三角波等，并且可以调整这些信号的频率、幅度和相位等参数。在电子电路的设计、调试和测试过程中，函数信号发生器发挥着至关重要的作用。本文将详细介绍函数信号发生器如何调整频率，并深入探讨其背后的原理和应用。
2024-05-15 16:15:45
函数信号发生器的原理是什么？如何用函数信号发生器产生共模信号？
函数信号发生器的原理是什么？如何用函数信号发生器产生共模信号？ 函数信号发生器是一种电子设备，能够产生各种形状和频率的电信号。它通常由振荡电路和信号调节电路组成。振荡电路产生基准信号，信号调节
2023-11-20 16:16:40
如何调节函数信号发生器的输出电压？
如何调节函数信号发生器的输出电压？ 函数信号发生器是一种电子仪器，用于产生不同频率、振幅和波形的电信号。在实际应用中，我们经常需要调节函数信号发生器的输出电压，以满足特定的需求。本文将详细介绍
2023-11-20 16:23:51
函数信号发生器的各类按键
在电子测试和测量的领域中，函数信号发生器是一种不可或缺的重要工具。它能够模拟产生各种波形信号，如正弦波、方波、三角波等，为电路测试、信号模拟、科学研究等多个领域提供稳定的信号源。为了充分发挥函数信号
2024-05-30 16:05:47
函数信号发生器产生信号的方法有哪些？
函数信号发生器产生信号的方法有哪些？ 函数信号发生器是一种在电子设备测试和测量中常用的仪器，用于产生特定的信号波形。它可以模拟不同类型的信号，例如正弦波、方波、脉冲、三角波等，以供电子系统或电路
2023-11-20 16:23:48
函数信号发生器怎么输出方波
函数信号发生器是一种能够产生多种波形信号的电子仪器，广泛应用于科研、教育、通信、电子测量等领域。其中，方波作为一种常见的波形信号，具有独特的频谱特性和广泛的应用场景。本文将详细介绍函数信号发生器
2024-05-30 16:00:36
函数信号发生器的同步电压输出有什么作用
函数信号发生器的同步电压输出有什么作用 函数信号发生器的同步电压输出在实际工程中具有多种重要的作用。 首先，函数信号发生器的同步电压输出允许我们产生具有确定频率和振幅的信号。这对于各种测试和测量
2024-01-31 10:44:55
函数信号发生器的常见故障及原因分析
函数信号发生器，也称为信号源或振荡器，是电子测量、通信、科研和教学等领域中不可或缺的重要仪器。它能够产生多种波形信号，如正弦波、方波、三角波等，这些信号在电路测试、系统分析和教学实验中都具有重要
2024-05-10 16:13:22
函数信号发生器的功能及优势
函数信号发生器是一种信号发生装置，能产生某些特定的周期性时间函数波形 （ 正弦波、方波、三角波、锯齿波和脉冲波等 ） 信号，频率范围可从几个微赫到几十兆赫。除供通信、仪表和自动控制系统测试用外，还
2021-09-08 11:35:49

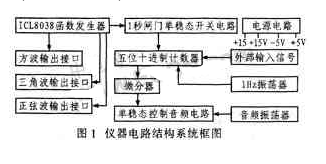

具有函数信号发生器和计数器的功能仪器的设计与实现
工厂计量部门、科研院所、大学物理实验室使用函数信号发生器和计数器计量、维修、实验和教学，但大多是把函数信号发生器和计数器作为两种仪器，为了方便科研教学，合二为一，把函数信号发生器与计数器设计成一台仪器。
2020-08-21 09:37:17
函数信号发生器的结构、功能及应用
在电子测量、通信、科研和教学等领域，信号发生器是一种不可或缺的电子测量仪器。其中，函数信号发生器因其能够产生多种波形信号，如正弦波、方波、三角波等，而得到了广泛的应用。本文将详尽、详实、细致地介绍函数信号发生器的原理、结构、功能、应用以及未来发展趋势。
2024-05-10 16:07:26
函数信号发生器的定义、功能及应用
随着现代电子技术的飞速发展，电子测试设备在科研、生产、教育等领域的应用越来越广泛。其中，函数信号发生器作为一种重要的电子测试设备，在电子工程、通信、科研等领域发挥着至关重要的作用。本文将详细介绍函数信号发生器的定义、分类、功能、应用及未来发展趋势等方面，旨在为读者提供一个全面而深入的了解。
2024-05-15 14:42:22
函数信号发生器的输出电压最大可达多少
函数信号发生器是一种广泛应用于电子测试、通信、无线电和音频设备等领域的仪器，用于产生各种类型的信号，如正弦波、方波、三角波、脉冲等。它的输出电压是评价其性能与功能的重要指标之一，信号发生器的输出电压
2024-02-23 14:55:13
函数信号发生器的功能及相关使用领域
函数信号发生器是一种电子设备，它能够产生各种类型的电信号，包括正弦波、方波、脉冲波、三角波和锯齿波等。这些信号可以用来模拟和测试各种电子和电气设备，以及在教育和研究领域中进行实验和测量。 函数信号
2024-02-23 14:49:29
函数信号发生器一般能产生什么信号
函数信号发生器是一种专用仪器设备，用于产生各种不同频率、振幅、相位和波形的信号。它在电子测试中起到非常重要的作用，能够用于调试、测试和验证各种电子设备和系统。 函数信号发生器可以产生多种类型的信号
2024-02-23 14:28:33
函数信号发生器的输出电压幅值与有效值的关系
函数信号发生器是一种用于产生不同波形的电信号的仪器。它广泛应用于科研、教学、工程等领域，常用于信号产生、电路测试、仪器校准等应用。在使用函数信号发生器时，我们经常需要了解输出电压的幅值与有效值之间
2024-02-23 14:52:00
函数信号发生器的应用及设计要求
函数信号发生器是一种能提供各种频率、波形和输出电平电信号的设备。在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。它能够产生多种波形，如三角波、锯齿波、矩形波、正弦波，所以在生产实践和科技领域中有着广泛的应用。
2019-07-31 15:15:03

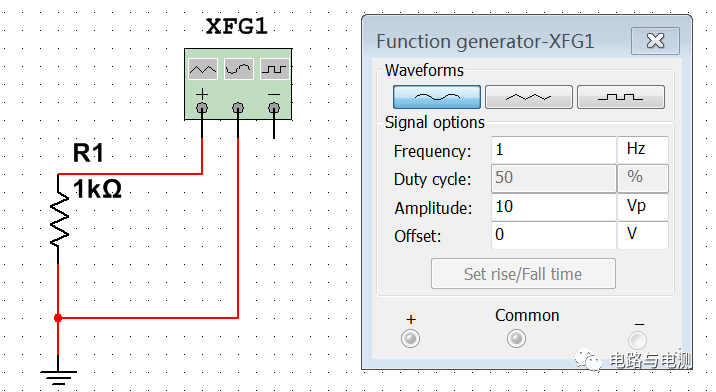

任意函数信号发生器的使用方法
在实验室，要对信号进行测量，需要有信号源。信号源又被称为信号发生器、振荡器，是用来产生各种电子信号的仪器。按照其产生信号的波形不同，分为：正弦信号发生器、函数信号发生器、扫频信号发生器等等。其中函数
2023-05-23 14:26:56
函数信号发生器可输出哪几种波形？
函数信号发生器可输出哪几种波形？ 函数信号发生器是一种用于产生各种类型电信号的仪器，常用于电子、通信、计算机等领域。它可以输出多种不同类型的波形，以满足各种测试和测量需求。常见的波形类型包括正弦波
2023-12-21 14:13:34
函数信号发生器的实现方法
函数信号发生器的实现有2种方法： 1：采用外部DDS时钟+sdram+da的方法实现，这样需要PC机下载波形点数到FPGA中，然后控制DDS产生需要的时钟，它的优点是实现简单，缺点是不能快速的产生
2022-03-23 14:06:43

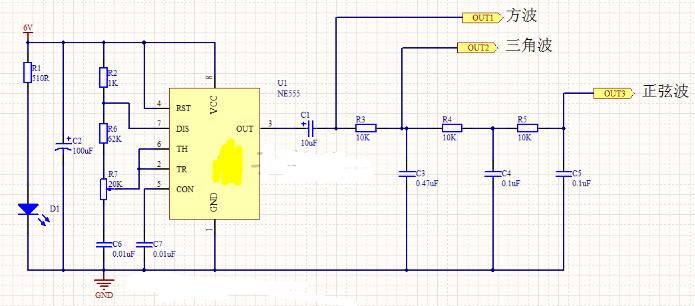

简易的555函数信号发生器电路图
