NE555 是一款极其经典、应用极为广泛的集成电路 (IC)，属于模拟定时器电路。以下是关于它的详细介绍：
-
核心功能：
- NE555 主要用于产生精确的时间延迟或振荡（方波）。
- 它可以通过外部连接的电阻（R） 和 电容（C） 来控制其定时的时间长短或振荡的频率。
-
主要工作模式：
- 无稳态模式 (Astable Mode)：
- 在此模式下，NE555 充当一个自激振荡器。
- 它不需要外部触发信号就能连续地在高电平（Vcc）和低电平（通常接近0V）之间自动切换，输出连续的方波（矩形波）。
- 输出频率和占空比由连接到它的两个电阻 (R1, R2) 和一个电容 (C) 的数值决定。
- 主要应用： 闪烁 LED、时钟发生器、音调发生器（蜂鸣器）、脉冲宽度调制（PWM）等。
- 单稳态模式 (Monostable Mode)：
- 在此模式下，NE555 像一个单次计时器。
- 它通常保持输出为低电平。当输入端（TRIG，引脚 2）接收到一个下降沿触发信号（电压从高变低）时，输出会立即变为高电平，并保持一段精确设定的时间，然后自动返回低电平。
- 这个高电平持续时间（即延迟时间） 主要由连接到它的一个电阻 (R) 和一个电容 (C) 的数值决定。
- 主要应用： 定时器、开关防抖、脉冲展宽、按键延迟响应等。
- 双稳态模式 (Bistable Mode/Schmitt Trigger)：（较少直接用，但可用其内部比较器构成）
- 可以理解为用 NE555 构成一个基本的 RS 触发器或施密特触发器。
- 输出状态（高或低）由两个触发输入（SET 和 RESET）决定。
- 主要应用： 简单的逻辑控制、开关消抖（替代单稳态的另一种方法）。

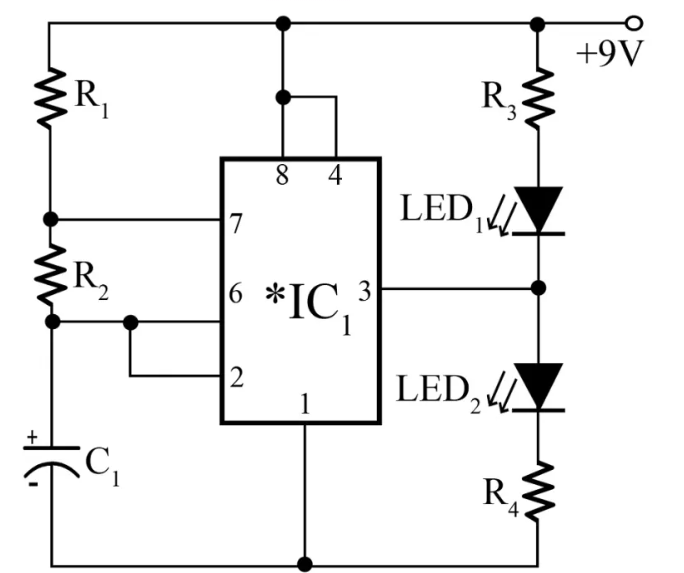

- 无稳态模式 (Astable Mode)：
-

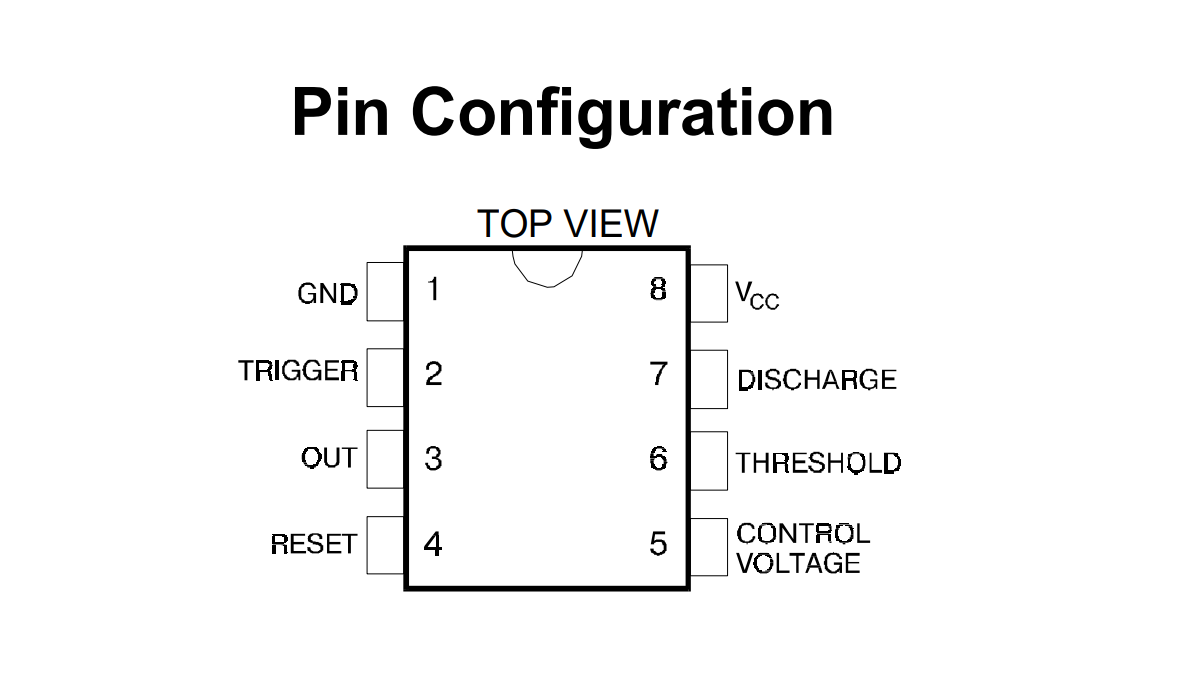

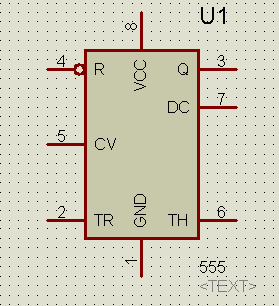

引脚概述：
- NE555 通常是 8 引脚 DIP（双列直插）或 SOIC（小外形） 封装。
- 关键引脚 (以标准 DIP 封装为例)：
- Pin 1 (GND)： 接地（0V）。
- Pin 2 (TRIG)： 触发输入端。在单稳态模式中，此脚的下降沿触发开始定时（输出变高）。
- Pin 3 (OUT)： 输出端。可以是高电平（接近 Vcc）或低电平（接近 0V），驱动能力较强（标准型通常可输出/吸入高达 200mA 电流）。
- Pin 4 (RESET)： 复位端。当此脚拉低（小于约 0.7V）时，强制输出变低并停止当前定时（无论处在何种模式）。正常工作时应接高电平（通常接 Vcc）。
- Pin 5 (CTRL)： 控制电压端。可以接入一个外部电压来控制比较器的参考阈值（从而影响定时或频率）。通常为了稳定和避免干扰，会通过一个小电容（如 10nF）接地。
- Pin 6 (THRES)： 阈值输入端。比较器输入端，当此脚电压超过 控制电压 的 2/3（或外部施加的控制电压）时，使输出变低（在单稳态或无稳态模式下触发动作）。
- Pin 7 (DIS)： 放电端。这是一个开集电极/开漏输出，内部连接到定时电容的放电晶体管。在输出为低电平时导通（放电），在输出为高电平时截止。
- Pin 8 (Vcc)： 正电源。工作电压范围很宽（4.5V 至 18V，具体看型号）。
-
主要特点与优势：
- 工作电压范围宽： 典型 4.5V - 16V（不同厂商的具体型号有差异）。
- 输出驱动能力强： 标准双极型（如 NE555）能输出/吸入约 200mA 电流，可直接驱动继电器、小型电机、LED、扬声器/蜂鸣器等。
- 定时精度高且稳定： 定时主要取决于外部高精度的 R 和 C，受温度变化影响相对小。
- 定时范围宽： 从微秒级（μs）到小时级都可以通过选择合适的 R 和 C 实现。
- 结构简单，成本低廉： 设计应用灵活，外围元件少。
- 用途极其广泛： 从简单的儿童玩具到复杂的工业设备中都有应用。
- 兼容型号众多： 除原版 NE555（由 Signetics 发明），还有大量厂商（如 TI, ST, Fairchild/ON Semi 等）生产的兼容型号（如 LM555, KA555, LMC555 等）。其中 LMC555 等是 CMOS 工艺版，功耗更低，电压范围更宽（可达 3V 运行），但输出驱动电流较小（约 10-50mA）。
-
为什么叫 “555”？
- 据说是因为早期版本内部使用了三个精确匹配的 5KΩ 分压电阻，在两个比较器输入端分别建立 1/3 Vcc 和 2/3 Vcc 的参考电压。虽然现代工艺下电阻值可能略有差异，但这个命名一直沿用。
-
常见应用领域（极不完整列举）：
- 精密定时器/延时器
- 脉冲发生器/信号源
- LED 闪烁电路/流水灯
- 音调发生器（蜂鸣器、电子音乐）
- 脉冲位置调制 (PPM)
- 脉冲宽度调制 (PWM) 控制器（用于电机调速、调光）
- 开关电源电路控制
- 电压-频率转换器
- 电容测量仪
- 波形整形/施密特触发器
- 简单的逻辑电路
总结来说，NE555 是一款多功能、高可靠、应用极其灵活的模拟定时器集成电路，是电子设计和爱好者的“万能芯片”之一。它通过简单的电阻和电容配置，就能实现精准的定时或振荡功能，是电子学领域的标志性元件。
深入剖析NE555定时器：特性、参数与应用
深入剖析NE555定时器：特性、参数与应用 在电子工程师的工具箱中，NE555定时器是一款经典且实用的双极性集成电路。它以其高精度的定时功能和广泛的应用场景，在电子设计领域占据着重要的地位。今天
2026-04-28 15:40:06

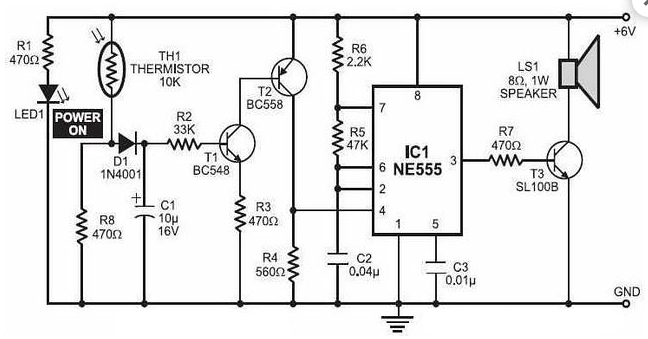

一个简单的基于NE555定时器的火灾报警电路
一个简单的基于NE555定时器的火灾报警电路，使用热敏电阻作为温度检测器。当温度处于高值时，该传感器将激活晶体管。
2022-06-10 15:21:52
深入解析 UTC NE555 定时器集成电路
深入解析 UTC NE555 定时器集成电路 在电子工程师的日常设计中，定时器集成电路是一种常用且关键的组件。今天，我们将深入探讨 UTC 公司生产的 NE555 定时器集成电路，了解它的特性、参数
2026-04-26 15:55:09
NE555定时器电路原理分析
（也就是NE555定时器的第五脚和第二脚）分别接到了2/3VCC和1/3VCC处给了两个比较器一个参考电压，第4脚是复位，拉低输出就一直是低，在作为振荡器使用时和电源接在一起就可以了（默认使能）。
2023-05-17 17:04:01
基于两个NE555定时器的叮咚声音发生器电路图
这是基于两个NE555定时器IC的叮咚声音发生器的电路图，该电路设计用于在两个可调频率之间切换以产生叮咚声音。第一个NE555（IC1）是作为工作频率为1Hz的非稳态多谐振荡器的导线。第二个
2023-04-02 14:23:59
简单有效的555定时器测试仪电路
NE555定时器IC非常受欢迎，是电子电路中最常用的元件之一。NE555定时器IC也称为理想IC，因为它具有多用途功能、低功耗、小尺寸和耐用性等多种功能。
2024-05-05 10:18:00

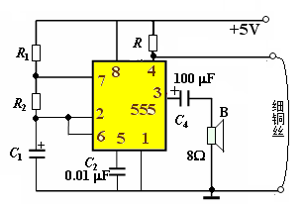

基于NE555的警笛电路图
这里已经发布了许多使用NE555定时器IC的电子电路，这只是另一个。这是基于NE55定时器IC的警笛电路图。该电路使用两个NE555定时器IC，每个定时器IC都作为非稳态多谐振荡器连接。该电路可以由
2023-04-02 11:04:48

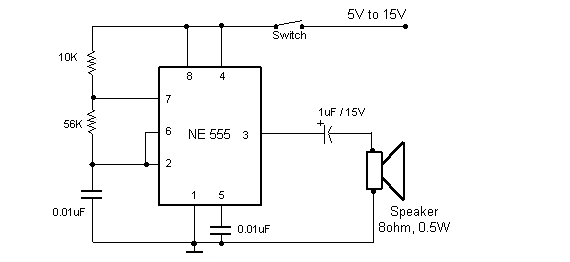

基于NE555定时器的电子蜂鸣器电路
电子蜂鸣器电路内置基本元件555定时器IC作为音频发生器。定时器555布置为非稳态多谐振荡器电路，工作频率为+/- 1kHz，使该电路的输出可以被耳朵听到。
2023-05-19 18:13:00
在Multisim14上使用555定时器制作线性三角波发生器时出现问题
在使用NE555定时器制作线性三家波发生器时，当NE555的RST端悬空时，仿真正常进行（当然，输出端意料之中的没有波形）但是，当RST端与ＶＣＣ端接在一起时，仿真就发生了错误，并且这个错误收敛助手
jf_44237401
2022-06-20 23:14:48

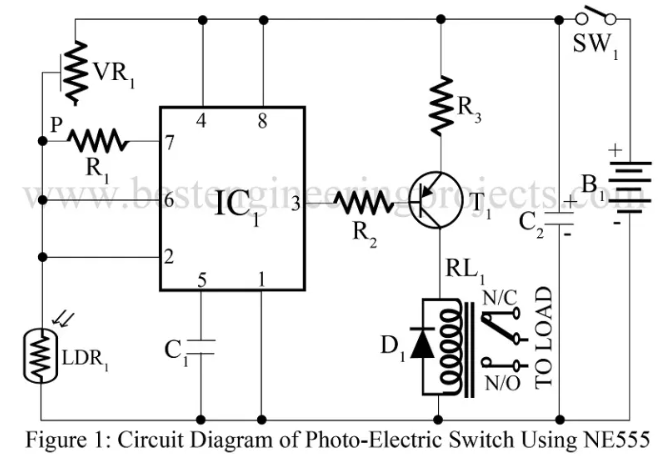

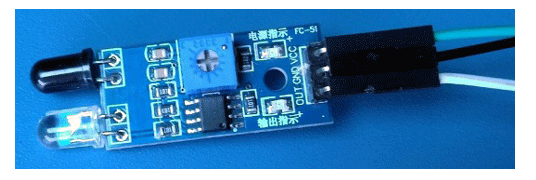

基于555定时器与IR传感器设计的高速运动传感器电路
在本教程中，我们将使用带有NE555 定时器 IC的红外传感器来检测运动并据此切换交流负载。555定时器IC在这里用作开关。由于该电路采用数字定时器IC，因此电路的操作快速准确，检测速度更快。
2022-08-04 17:34:27
基于NE555定时器制作的IR Jammer电路
时间：0.693* Rt2*Ct所需组件：1) NE 555 定时器集成电路2) 红外发射器 LED3) 220R、2K和18K电阻4) 10k 电位器5) 10nf 电容6) 轻触开关7) 9v 电池8
北上北京
2022-08-31 07:26:52
用ne555控制buck电路
用ne555控制buck电路 本文旨在详细而全面地了解由NE555定时器控制的降压转换器电路的设计和操作。降压转换器是一种广泛使用的DC-DC转换器，提供高效的降压能力。NE555定时器是一种通用
2023-12-07 16:52:51

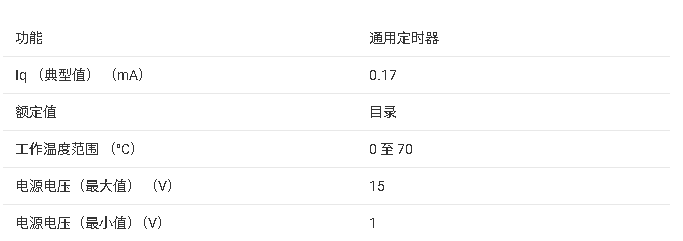

TLC551 LinCMOS™ 定时器芯片技术文档总结
TLC551 是使用 TI LinCMOS 制造的单片定时电路^TM的^过程。这定时器与 CMOS、TTL 和 MOS 逻辑完全兼容，工作频率高达 2 MHz。与 NE555 定时器相比，该器件由于输入阻抗高，因此使用更小的定时电容器。因此，可以实现更准确的时间延迟和振荡。在整个电源电压范围内功耗较低。
2025-09-24 09:16:57

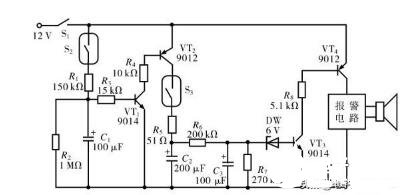

报警器延时控制电路图
该报警器由两块NE555定时器、继电器、电铃、开关电源电路等组成。当开关K1闭合时，大约延时20秒后，第一块NE555才发出报警信号，以控制第2块NE555工作。
2020-01-06 14:42:24

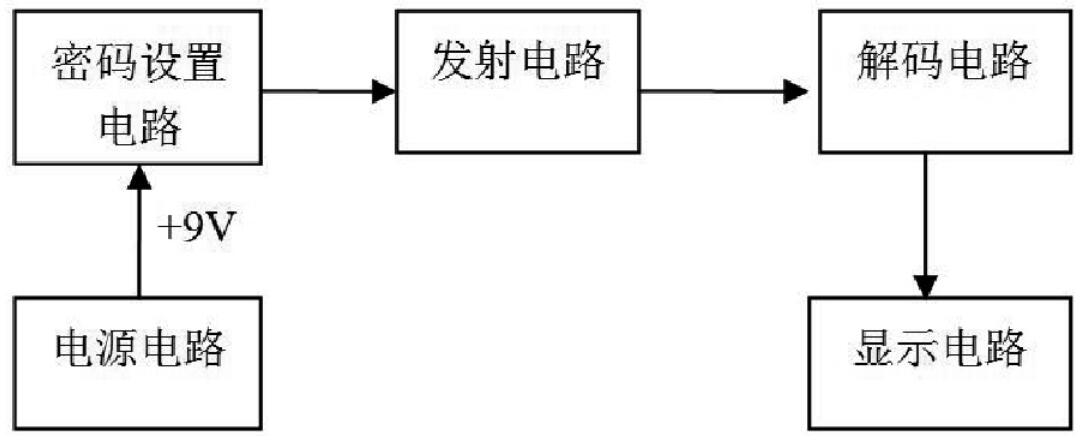

基于数字电路的密码锁设计方案
本文设计制作了基于数字电路的密码锁，它由 NE555 定时器、LM567 通用锁相环电路音调译码器、CD4017 十进制计数/ 分频器、LED 显示系统、LM7809 三端稳压器等组成。
2020-08-21 17:27:39
一种非常简单且极为有用的运算放大器电路
我们在有关顺序逻辑的教程中看到，可以使用晶体管，逻辑门或专用芯片（例如NE555定时器）来构建多谐振荡器电路。我们还看到，不稳定的多谐振荡器在其两个不稳定状态之间连续切换，而无需任何外部触发。
2021-01-21 10:21:13
基于555定时器的简单音乐电路

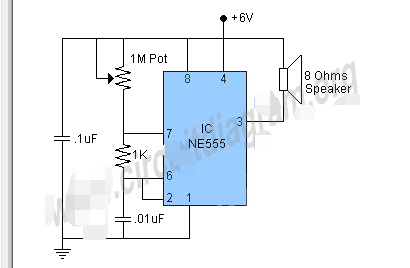

这是基于NE555定时器的音调发生器电路。NE555是一个非常有名的IC，用于许多电路，并执行各种任务。在该电路中，IC用作非稳态振荡器，当通电时，电路将产生音调。1M电位器用于调节电路产生的音调。电容器用于降低噪声。该电路可以用 6 伏直流电运行。
2024-02-10 15:38:00
如何使用ADC值变长延迟单触发器PIC16F18313
嗨，大家好，看来我有点儿……我想创建一个像ne555定时器一样的单触发器，只用一个带有ADC内置的poti作为延迟输出时间的时基。-驱动继电器。最好的算法是什么？1)所有的功能模块都在工作，ADC也
huangdajiang
2020-04-27 12:23:35
单片机开发板正确下载程序
DS18B20温度传感器DS1302 时钟芯片PCF8591 ADC/DACAT24C02存储器超声波传感器NE555定时器&频率测量UART串口程序设计keil中#include后的尖括号与引号的区别蚂蚁工厂科技四路运算放大器LM324低压音频功率放大器LM386串行总线 I2C红外传感器
陆军航空兵
2021-07-21 06:17:12
基于STM32F103C8单片机的铁路车辆无线轴温报警仪设计
针对现有铁路车辆轴温探测系统（THDS）存在温度检测盲区、实时性差、故障点指示效率低等不足,设计了一款铁路车辆无线轴温报警仪。该设备以STM32F103C8型单片机为控制核心,采用NE555定时器
taohuiyuan
2021-01-15 10:03:49
分享一款利用NE555定时器进行调光的电路

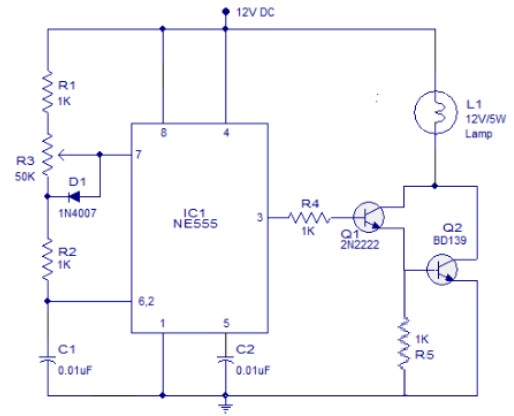

晶体管Q1和Q2组成达灵顿三极管，电流增益近似等于组成它的两个三极管电流增益的乘积。达林顿管中第一个三极管起工作在射极跟随器工作模式，对输入电流进行放大，提高了输入阻抗，这使得达林顿管可以被普通的TTL，CMOS门电路驱动。
