霍尔开关的工作原理基于霍尔效应，其本质是通过检测磁场变化来控制电路通断的电子开关。以下是具体工作过程的分解：
1. 霍尔效应的物理基础

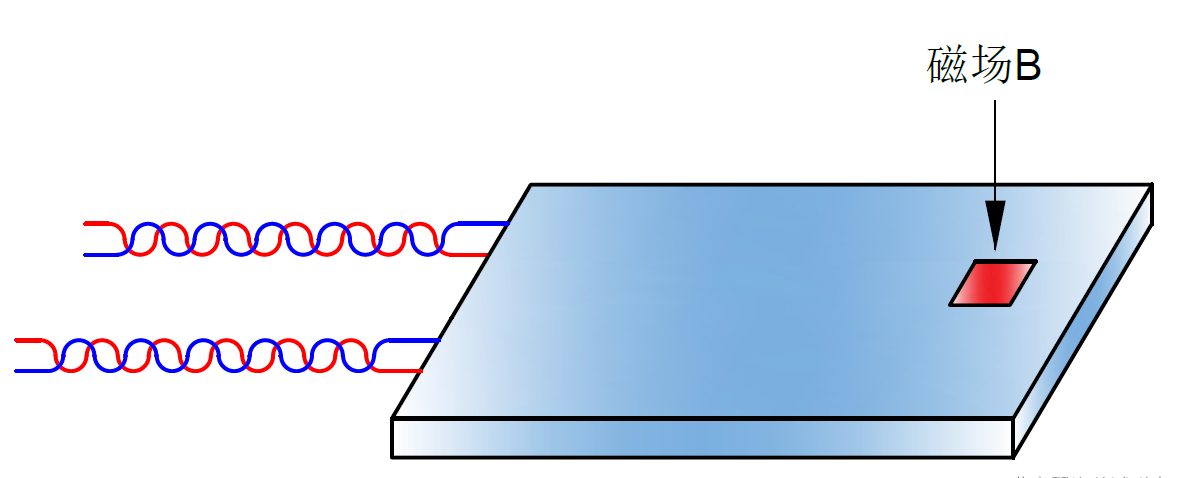

- 霍尔效应原理：
当一块通电的半导体薄片（霍尔元件）置于磁场中时，磁场方向垂直于电流方向，电荷载流子（电子或空穴）会在洛伦兹力作用下发生偏转，导致半导体两侧产生垂直于电流和磁场的电压差（即霍尔电压 (V_H)）。
公式：(V_H = K_H \cdot I \cdot B)
（(K_H) 为霍尔系数，(I) 为电流，(B) 为磁感应强度）

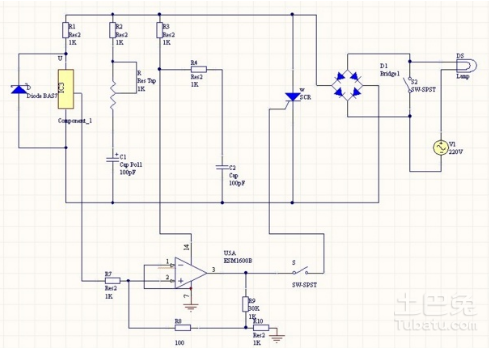

2. 霍尔开关的核心结构
霍尔开关由以下部分组成：
- 霍尔传感器：检测磁场并输出霍尔电压。
- 放大器：放大微弱的霍尔电压信号。
- 施密特触发器（比较器）：将模拟信号转换为数字信号（高/低电平），具备磁滞特性，避免开关抖动。
- 输出级：通常为集电极开路（OC门）或推挽输出，可直接驱动负载（如继电器、LED等）。
3. 工作过程详解
-
无磁场状态：
当无外加磁场时，霍尔元件输出电压接近于零，触发器输出低电平，开关处于断开（OFF） 状态。 -
磁场靠近时：
当磁铁的南极或北极靠近霍尔元件表面（需达到预设阈值 (B_{OP})）：- 霍尔电压显著升高。
- 放大器放大信号并输入触发器。
- 触发器翻转，输出高电平 → 开关导通（ON）。
-
磁场远离时：
磁场减弱至释放阈值 (B_{RP})（磁滞窗口下限），触发器复位，输出低电平 → 开关断开（OFF）。
4. 关键特性
- 磁滞窗口：
开关阈值（(B{OP})）与释放阈值（(B{RP})）不同，避免磁场微小波动导致反复开关。 - 单极性/全极性：
- 单极性：仅响应单一磁极（如S极触发，N极无反应）。
- 全极性：S极或N极均可触发（需注意磁极方向）。
- 输出类型：
- 数字输出：直接输出高/低电平信号。
- 锁存型：磁场消失后保持状态，需反向磁场复位。
5. 应用场景
- 位置检测：门窗开关、打印机盖检测。
- 转速测量：电机转速计数（通过齿轮切割磁场）。
- 无触点控制：替代机械按钮（如电动工具开关）。
- 电流检测：利用电流产生磁场，间接测量大电流（如电动车电池管理）。
对比机械开关的优势
| 特性 | 霍尔开关 | 机械开关 |
|---|---|---|
| 寿命 | 几乎无限次（无触点磨损） | 有限次数（物理磨损） |
| 响应速度 | 微秒级 | 毫秒级 |
| 抗振动/灰尘 | 优异 | 敏感 |
| 功耗 | 低功耗（可低至μA级） | 无功耗（断开时） |
| 环境适应性 | 耐油污、潮湿 | 易受污染影响 |
示例演示
graph LR
A[磁铁靠近] -->|磁场B≥B_OP| B[霍尔电压V_H升高]
B --> C[放大器输出高]
C --> D[触发器翻转]
D --> E[输出级导通 ON]
F[磁铁远离] -->|磁场B≤B_RP| G[输出级断开 OFF]通过这一原理，霍尔开关实现了用磁场对电路的无接触、高可靠性控制，广泛应用于工业和消费电子领域。
