逆变器原理图

好的，逆变器的核心原理就是将直流电（DC）转换为交流电（AC）。下面用中文讲解其基本的工作原理和关键模块原理图（描述性的）：

核心原理：开关与转换

直流输入： 从电池、太阳能板等直流源获得输入能量（如12V、24V、48V DC）。

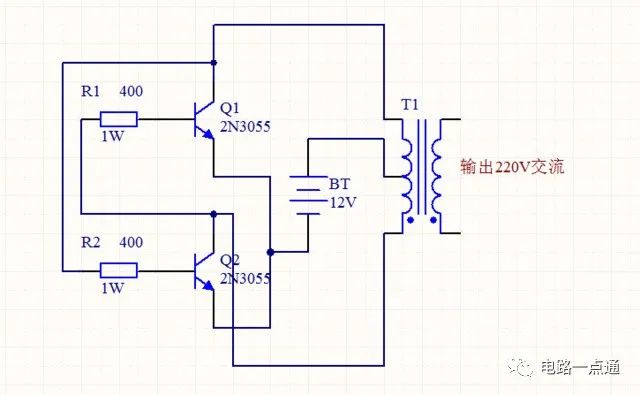

振荡/开关电路： 这是逆变器的核心。它使用电子开关器件（如功率MOSFET或IGBT）以非常高的频率（通常远高于50/60Hz）快速地交替导通（开）和关断（关）。
产生方波： 开关器件控制电流断续地流过变压器的初级线圈。开的时候，电流流过变压器初级线圈并储能；关的时候，电流中断，变压器要释放能量。这种高速开关动作会在线圈两端产生一个脉动的直流（本质上是方波交流信号）。

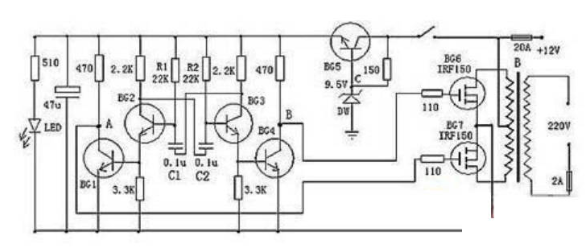

升压变压器（工频逆变器）：
- 在工频逆变器中，开关电路产生的方波首先送入一个工频变压器（工作频率就是开关频率）。
- 这个变压器的次级线圈通常比初级线圈有更多的匝数。根据电磁感应原理（V_secondary = (N_secondary / N_primary) * V_primary），变压器会将输入的低压方波提升到所需的更高电压等级（如110V或220V）。
滤波（波形处理）：
- 变压器输出的高压方波含有大量高次谐波，是脉动的。
- 输出滤波电路（通常由LC滤波器组成：电感L和电容C）的作用是滤除这些高频噪声，使波形尽量接近正弦波。
- 对于修正正弦波（方波或阶梯波）逆变器，滤波较简单，输出波形仍有较多棱角。
- 对于纯正弦波逆变器，需要更复杂的滤波或采用特殊的开关技术（如SPWM）。
交流输出： 经过滤波后，最终得到基本符合标准的交流电（如50Hz 220V AC正弦波或修正弦波）。

高频逆变器（更现代、更小更轻）

直流输入： 与工频逆变器相同。
高频逆变/升压： 首先将低压直流通过高频开关电路（通常工作在几十kHz到几百kHz）变换成高频（如50kHz）交流方波。
高频变压器： 高频交流方波送入一个小型高频变压器进行升压（功率相同，频率越高，变压器磁芯体积可以越小）。
整流： 将高频变压器输出的高压高频交流方波进行整流（常用快速二极管），得到脉动的高压直流。
高频逆变（斩波）： 使用另一组开关器件（MOSFET/IGBT），按照50/60Hz的频率规律性地开关，将整流得到的高压直流斩波成50/60Hz的交流方波。
滤波：
- 这个50/60Hz的方波经过输出滤波电路（LC滤波器）。
- 对于纯正弦波逆变器，斩波环节被复杂的SPWM（正弦脉宽调制）电路取代，它直接产生一个宽度按正弦规律变化的脉冲序列（载波频率仍很高），滤波后即可得到平滑的正弦波。
交流输出： 得到所需的50Hz/60Hz标准交流电。

关键模块在原理图中的角色（描述性示意图）

想象一个简化的框图：

+----------------+     +------------------------+     +------------+     +-----------+     +------------+
| 直流输入      |---->| 控制电路 + 功率开关     |---->| 升压环节    |---->| 输出滤波器 |---->| 交流输出   |
| (电池, V_DC)  |     | (产生开关信号)          |     | (变压器或   |     | (LC滤波)   |     | (V_AC, f)  |
+----------------+     +------------------------+     | DC-DC+斩波) |     +------------+     +------------+
                                                      +------------+

直流输入 (DC Input): 起点，提供能量。
控制电路 + 功率开关 (Control Circuit + Power Switches):
- 控制电路： 大脑。产生精确控制开关器件（MOSFET/IGBT）通断时序的信号。对于SPWM逆变器，这里是核心算法和驱动发生的地方。
- 功率开关： 手臂。高速执行通断动作，让电流断续流过负载（变压器初级或负载本身），产生交变效果。
升压环节 (Boost Stage):
- 工频逆变器： 通常是工频变压器。
- 高频逆变器：
  - 前级： 高频逆变+高频变压器升压。
  - 整流： 将高压高频AC转高压DC。
  - 后级逆变/斩波： 高压开关器件按50/60Hz或SPWM模式斩波。
输出滤波器 (Output Filter): 由电感（L）和电容（C）组成，并联在输出端。
- 电感 (L): 阻碍电流突变，平滑电流波形。
- 电容 (C): 存储电荷，平滑电压波形。
- 两者配合滤除高频开关噪声，使输出波形接近所需标准（正弦波或修正弦波）。
交流输出 (AC Output): 最终产物，用于驱动电器。

不同类型逆变器的关键区别

输出波形：
- 方波/修正弦波： 电路和滤波相对简单（波形失真较大，阶梯状）。
- 纯正弦波： 核心在于使用了SPWM (正弦脉宽调制) 技术或者更复杂的技术在开关电路或斩波环节直接合成近似的正弦波电压。
升压方式：
- 工频变压器： 笨重、效率相对低、工频噪音，但过载能力强、电路简单可靠。
- 高频变压器+整流+再逆变： 体积小、重量轻、效率高、无噪音，是现代主流方案。

简单类比

想象一条平直的铁轨（直流电）。要让火车（电流）来回跑（交流），就需要在轨道上放一个换向开关（功率开关）。如果这个开关以标准频率（50次/秒）左右摆动，火车就在一段平直轨道上来回跑，形成“方波”运动。如果需要更高电压，一开始就加一个升压装置（变压器）。如果想让火车运动更平滑（正弦波），就需要非常精确且快速地控制换向的时机和位置（SPWM），或者在后面加缓冲装置（LC滤波）。
