工业自动化系统设计是一个系统化、多专业协同的过程，旨在实现生产过程的自动化、智能化、高效化和安全化。其核心目标是提升生产效率、保证产品质量、降低运营成本、增强生产柔性、确保人员和设备安全。
以下是工业自动化系统设计的关键步骤和核心内容（用中文详细说明）：
一、 需求分析与规划 (基础)
- 明确生产目标与流程：
- 深入了解产品的生产工艺流程（从原材料到成品）。
- 确定生产节拍、产能要求。
- 分析现有工艺瓶颈和可优化的环节。
- 定义系统需求：
- 功能需求： 系统需要完成哪些具体任务？（如：机械手抓取、精确定位、在线检测、温度控制、数据记录等）
- 性能需求： 精度要求（定位精度、控制精度）、速度要求（生产节拍）、可靠性要求（MTBF, MTTR）、稳定性要求。
- 安全需求： 识别所有潜在危险源（机械、电气、化学、热能、辐射等），定义安全等级（依据ISO 13849, IEC 62061等标准），明确必须达到的安全功能（如紧急停机、安全门联锁、区域光幕防护等）。
- 人机交互需求： 操作方式、监控画面（HMI）、报警显示、数据查询等要求。
- 通信需求： 系统内部设备之间（PLC, 驱动器， 传感器）、与上层系统（MES, ERP）、与其他子系统之间的通信接口与协议（如：Ethernet/IP, Profinet, Modbus TCP, OPC UA, MQTT等）。
- 维护与诊断需求： 设备状态监测、故障诊断能力、维护便利性。
- 成本与预算： 明确项目预算范围。
- 法规与标准： 需要遵守的国家、行业及国际标准（如CE, UL, GB等）。
- 制定初步技术方案： 基于需求，勾勒出初步的系统架构和采用的核心技术路线。
二、 系统架构设计 (框架)
- 选择合适的控制层级模型： 通常采用经典的Purdue模型 (ISA-95) 或相关改进模型：
- Level 0 (过程层)： 现场设备：传感器（温度、压力、流量、位置、视觉等）、执行器（电机、气缸、阀门、加热器等）。
- Level 1 (基本控制层)： PLC (可编程逻辑控制器) 或 PAC (可编程自动化控制器)、DCS (分布式控制系统) 控制器：负责设备级的实时逻辑控制、顺序控制、回路控制（PID调节）。
- Level 2 (监控层)： SCADA (数据采集与监控系统)、HMI (人机界面)：负责过程监控、数据可视化、报警管理、历史数据存储、基础报表。可能包含 OPC 服务器。
- Level 3 (制造执行层 - MES)： 生产调度、质量管理、物料追踪、设备性能管理(OEE)、文档管理等。(本层通常属于IT系统，但需要与自动化层集成)。
- Level 4 (企业管理层 - ERP)： 企业资源规划。(本层属于IT系统)。
- (可选)边缘计算层： 靠近设备进行实时数据处理、本地决策。
- 设计控制网络架构： 设计设备层网络（如：DeviceNet, CANopen, IO-Link, Profibus DP）和控制层网络（如：Ethernet/IP, Profinet, EtherCAT, Powerlink），确保通讯实时性、带宽足够、拓扑结构（星型、环网等）合理可靠。规划与IT网络的连接（需防火墙等隔离）。
- 定义核心组件：
- 控制器选型 (PLC/PAC/DCS)： 根据I/O点数、处理能力、内存、支持的通讯协议、运动控制功能、安全等级等要求选择型号。
- HMI/SCADA选型与设计： 确定硬件（触摸屏、工控机）和软件平台，设计操作画面、报警列表、趋势图、数据报表。
- 驱动器与电机选型： 根据负载、速度、精度要求选择伺服系统、变频器、步进系统等。
- 传感器与执行器选型： 选择满足精度、量程、环境要求的传感器；选择合适类型、规格的执行器（气缸、比例阀、电磁阀、加热器等）。
- 安全系统设计： 设计完整的安全回路，选择合适的安全PLC (如 Siemens Fail-Safe PLC, RockGuardLogix)、安全继电器、安全输入/输出模块、安全传感器（安全光幕、安全门锁、安全地毯、双手按钮、急停按钮等）、安全制动器等。
三、 详细设计 (蓝图)
- 硬件设计 (Electrical Design)：
- 电气原理图设计： 绘制主回路图、控制回路图（包括PLC I/O接线图、继电器/接触器回路、安全回路）。
- 气动/液压原理图设计 (如适用)： 绘制气路图/液路图，标明朝向阀、节流阀、压力表、气缸/油缸等。
- 硬件选型清单 (BOM)： 列出所有使用的元器件、电缆、线槽、端子、配电设备等。
- 机柜/控制箱布局设计： 设计元器件在柜内的布置图（考虑散热、电磁兼容EMC）、确定柜体尺寸。
- 线缆清单与布线图： 定义线缆型号、规格、长度、起始点/终止点。
- 软件设计 (Software Design)：
- 控制逻辑编程： 使用标准编程语言（如IEC 61131-3：梯形图LD, 功能块图FBD, 结构化文本ST, 顺序功能图SFC, 指令表IL）编写PLC/PAC程序，实现顺序控制、逻辑控制、PID调节、运动控制、安全控制等。
- HMI/SCADA开发： 配置和开发操作员站画面，包括流程画面、参数设置画面、报警管理、数据记录与趋势、用户权限管理。
- 通讯配置与编程： 配置控制器与驱动器、远程I/O站、HMI、机器人、其他设备或系统（如MES）之间的通讯参数和程序。
- 机器人编程 (如适用)： 编写机器人路径规划、逻辑动作、I/O交互等程序。
- 数据库设计 (SCADA/MES)： 定义需要存储的数据点和数据结构。
- 机械设计 (与自动化紧密相关)：
- 设计自动化专机、工装夹具、传送机构、抓取机构等。
- 设计设备布局图、生产线的物理布局图。
- 考虑与电/气/控的接口： 传感器安装位置、执行器安装方式、线缆/气管走向、维护空间等。
四、 系统集成与调试 (实现)
- 硬件组装与接线： 按照图纸装配控制柜/箱，完成现场设备安装和接线。
- 软件下载与测试：
- 分模块、分步骤下载PLC、HMI、驱动器等程序。
- 离线模拟测试： 在不连接实际设备的情况下，利用软件仿真测试PLC逻辑、HMI功能。
- 在线调试：
- 点对点测试： 验证每一个输入点（传感器）和输出点（执行器）动作是否正确。
- 安全回路测试： 逐一测试所有安全功能（急停、安全门、光幕等）是否有效可靠地触发安全状态。
- 单机/单站调试： 逐个设备或工站进行功能调试，验证其动作是否符合逻辑要求。
- 联动调试： 多个设备或整条生产线协同运行调试，测试节拍、衔接、通信等。
- 整线/系统联调： 自动化系统与MES/ERP等上层系统的接口调试。
- 优化与参数整定： 调节PID参数、运动控制参数（速度、加速度、加加速度Jerk）、优化逻辑以提高效率和稳定性。
- 用户培训与文档交付： 对操作人员、维护人员进行系统操作、维护保养、故障排查培训。交付完整的文档：电气图纸、气动图纸、软件程序备份、操作手册、维护手册、备件清单、验收报告等。
五、 验证、验收与移交 (交付)
- 性能测试 (FAT/SAT)：
- 工厂验收测试 ： 在出厂前在集成商场地进行模拟运行环境测试（如果可行）。
- 现场验收测试： 在用户现场安装完成后，按照技术协议要求进行全面的功能和性能测试（包括产能、节拍、精度、安全、可靠性等）。
- 问题整改： 对测试中发现的问题进行整改。
- 最终验收： 用户确认系统满足所有要求后签字验收。
- 项目移交： 正式将系统、文档、程序源代、维保信息移交给用户。
六、 运行、维护与优化 (持续)
- 持续运行监控： 监控系统运行状态，关注OEE（设备综合效率），及时发现异常。
- 预防性维护： 按照计划定期保养设备（润滑、清洁、更换易损件、检查紧固件、备份程序）。
- 故障诊断与排除： 快速定位并解决运行中出现的故障。
- 持续优化： 根据生产需求和运行数据，持续对控制系统参数、工艺流程进行小范围优化，提升性能。
核心设计原则：
- 安全第一： 严格遵守相关安全标准，设计可靠的安全防护系统。
- 可靠性： 选择高可靠性元器件和冗余设计，减少故障停机时间。
- 开放性与标准化： 尽量采用开放、通用的通信协议和接口标准，便于集成、扩展和维护。
- 可维护性： 设计易于访问、诊断和维护的结构与程序。
- 柔性/可扩展性： 设计应考虑未来产品变更、工艺调整或产能提升的需求。
- 经济性： 在满足性能和安全的前提下，优化方案和控制成本。
工业自动化系统设计是一个复杂的系统工程，需要机械、电气、控制、软件、网络、安全等多领域专业知识的紧密配合。成功的自动化设计不仅能替代人工劳动，更能为现代制造业带来质的飞跃。
请注意： 具体项目的设计内容和深度会根据项目的规模、复杂度和行业要求有显著差异。以上是一个通用性的框架指南。
工业自动化系统设计
工业自动化系统设计是一项涉及多个领域和技术的综合性任务。它旨在通过自动化设备和系统的集成，提高生产效率、降低能耗、确保产品质量和增强企业竞争力。 一、工业自动化系统设计的原则 可靠性：工业自动化系统
2024-02-02 17:00:00
基于GSM工业自动化系统的设计方案
基于GSM的工业自动化系统是为了方便和使用者的安全。该系统可以帮助使用者检测入室盗窃，有害气体泄漏，因火灾引起的烟雾，并在检测到可疑活动后，向所有者号码以及保安人员发送报警信息。有关人员将采取
一只耳朵怪
2020-09-01 18:03:41
如何才能消除工业自动化系统的电气噪声
工业自动化正逐步推广，随着工业自动化的发展和使用，越来越多工业自动化问题暴露而出。为增进大家对工业自动化的认识，本文将对如何消除工业自动化系统内的电气噪声加以介绍。如果你对本文即将探讨的内容存在兴趣，不妨继续往下阅读。如果你对工业自动化知识具有浓厚兴趣，可翻阅小编往期文章哦。
2020-06-13 09:57:11

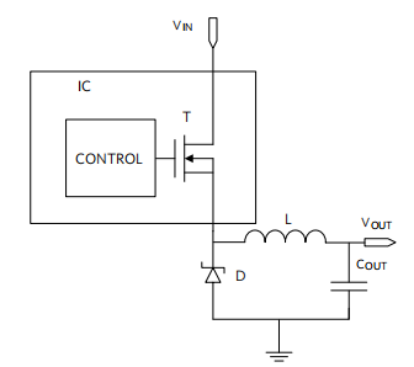

工业自动化系统使用的高边驱动IC
在工业自动化系统中，稳定、可靠的功率开关控制是保障设备连续运行的重要基础。高边驱动IC作为关键功率开关元件，广泛应用于电机控制、电磁阀驱动、加热模块以及照明系统等高边接地负载场景。随着工业4.0
2025-11-12 16:14:40
工业自动化系统用直线电机行业全景调研及投资价值战略咨询报告
根据Global Info Research项目团队最新调研，预计2030年全球工业自动化系统用直线电机产值达到558百万美元，2024-2030年期间年复合增长率CAGR为7.2%。
2024-11-08 14:09:52
施耐德推出以软件为中心的全新工业自动化系统
作为全球能源管理和自动化领域数字化转型专家， 施耐德电气正在引领开放自动化标准的大范围推进，掀起新一轮的创新浪潮。施耐德电气公布了开放自动化愿景，并推出引领行业发展的以软件为中心的全新工业自动化系统EcoStruxure开放自动化平台（EcoStruxure Automation Expert）。
2020-10-11 09:23:12

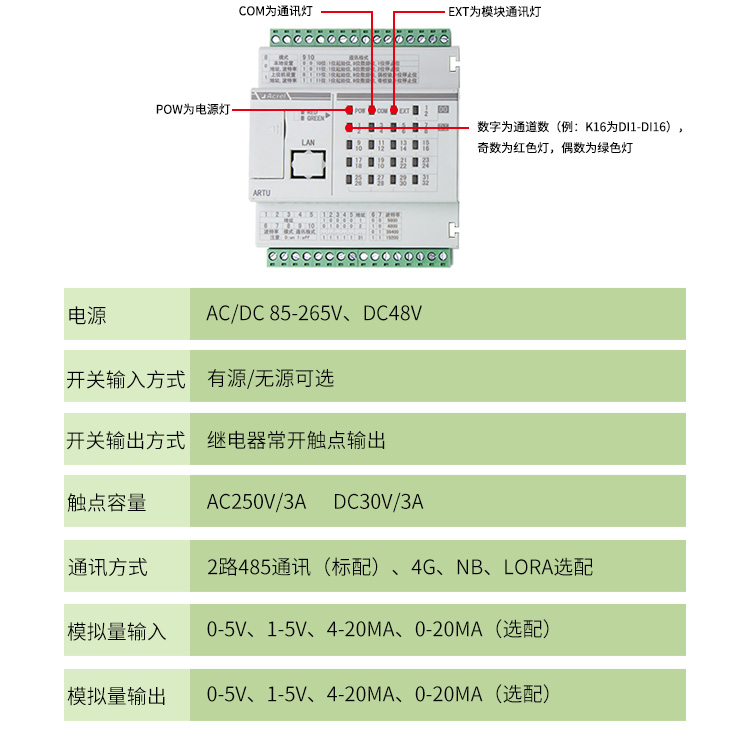

I/O数采终端在工业自动化系统中的作用
I/O数采终端在工业自动化系统中有着重要的作用，可以在工业网络中实现中央处理平台和远程设备之间的数据通信。它将设备部署在远端现场中，实现无线通信，无需复杂且高成本的布线成本，从而使得系统更加灵活和易于部署，是工业物联网系统的重要组成设备之一。
2023-09-11 15:58:36
迈威通信TSN工业自动化系统解决方案助力智能制造实现确定性服务
在IT、服务器和云基础设施的支撑下，迈威通信推出的工业自动化系统解决方案通过TSN技术实现精确的时间同步，确保关键控制数据的实时传输。无论是SCADA控制、网络管理还是视频和高带宽数据处理，我们都游刃有余!
2024-05-23 17:20:30
工业自动化系统的原理及挑战说明
在当今竞争日益激烈的全球市场中，高效的工业生产能力通常取决于每间工厂自动化系统的速度、精度和可靠度。即使是在一些低劳动力成本的地区，制造厂商们也渴望提高其自动化系统的精密度，因为他们知道，如果不这么做就会危及其在全球经济中的位置。
gungmng
2020-04-22 06:33:46
Epson温补晶振TG5032SFN在高端工业自动化系统的应用
在工业自动化领域迈向智能化、高精度的进程中，高端工业自动化系统对于核心组件的性能依赖愈发显著，高精度的时间同步和稳定的时钟信号是确保系统可靠运行的关键。TG5032SFN是一款高性能的温度补偿晶振
2025-06-30 17:33:26

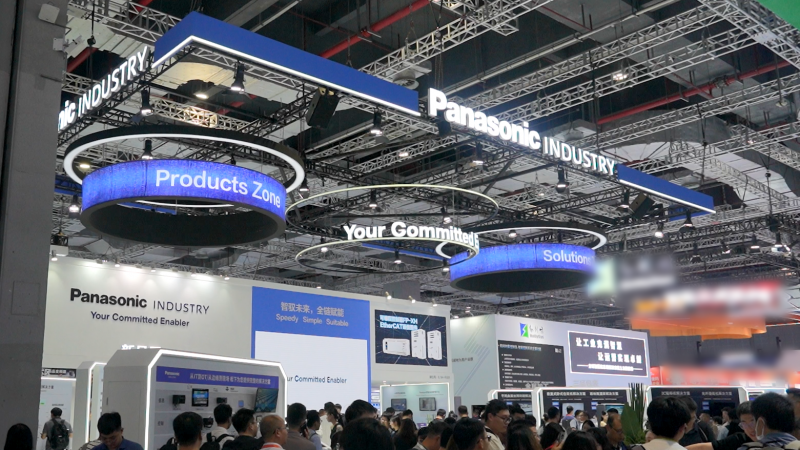

扎根中国 服务全球——松下发布工业自动化系统事业中国战略
9月24日-28日，第二十四届中国国际工业博览会（简称“工博会”）在上海举行。展会期间，自动化行业知名企业松下电器机电（中国）有限公司（简称“松下电器机电”）举行交流会，发布了松下工业自动化系统事业
2024-10-09 10:03:01
虹科新品 | 用于工业自动化系统的压力传感器和流量计
&ESSystems用于工业自动化系统的压力传感器和流量计想要知道如何最大化的优化工厂的产品和性能吗？可以试试虹科ES的MEMS的压力传感器和流量计，这些传感器可以在效率至关重要的任何工业
2023-04-17 09:57:16

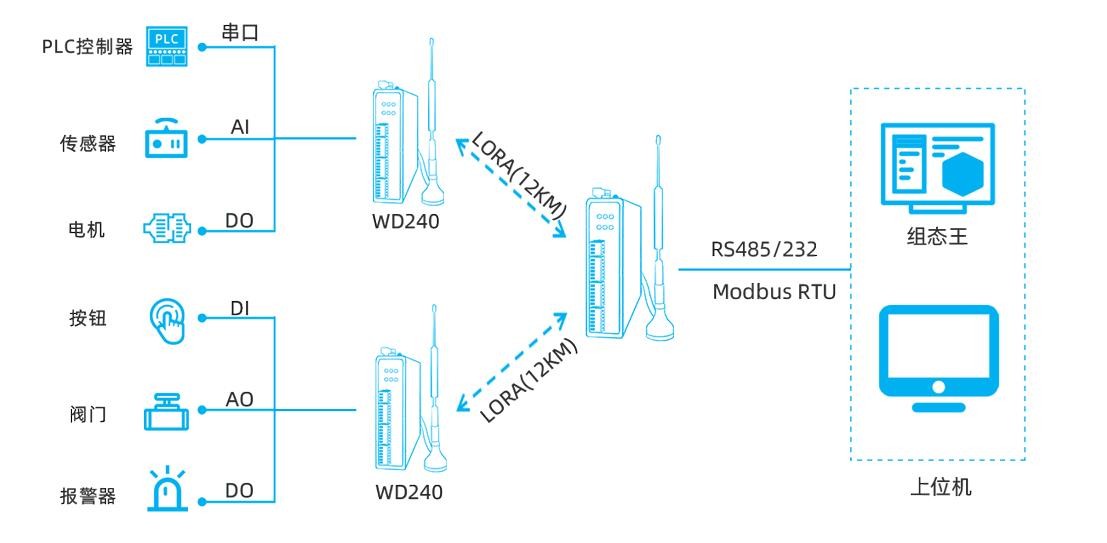

远程IO数据采集在工业自动化系统中的重要作用
远程 IO数据采集在工业自动化系统中发挥着重要作用。该技术可以在远距离的通信范围内实现远程设备与监控中心之间的数据通信，无需大量施工与布线，允许工作人员远离设备进行工作，从而使得工作更加灵活和易扩展
2023-10-17 16:09:14
中科亿海微嵌入式工业现场总线通信控制解决方案：助力工业自动化系统实时高速互联
随着工业自动化系统的日益复杂化，工业自动化、物联网以及智能家居等领域对设备之间的高效通信与协同控制，实现数据的高速、稳定传输与交互，已经成为提升生产效率和系统可靠性的关键。嵌入式工业现场总线是一种
2025-06-24 12:34:31
BNC卡扣式连接器：工业自动化系统中实现快速插拔与高效连接的关键技术
在工业自动化系统中，稳定可靠的信号连接对于设备运行效率和系统安全至关重要。BNC卡扣式连接器凭借其独特的快速锁定结构，实现了高效的快速插拔连接方式，在设备安装、系统维护以及信号传输稳定性方面展现出
2026-03-24 09:08:34
工业自动化系统的主要组成构成部分
工业自动化涉及到多个领域，包括生产线、装配、包装、质检、仓储物流等。它的核心目标是减少人力投入、提高生产效率、降低成本，并且能够实现连续、高质量的生产。
2023-12-12 14:21:52
代理荣湃pai π122M31 121m31 120m31 150kbps 数字隔离器 工业自动化系统解决方案 代替ADuM1201 ISO7221
℃ 符合 RoHS 要求的 NB SOIC-8,WB SOI-16 封装 应用:通用多通道隔离 工业现场总线隔离 工业自动化系统 隔离式开关电源 隔离 ADC，DAC 电机控制 荣湃2Pai品牌最新到
sanlik9988
2021-04-12 11:23:41
8位机嵌入式TCP通信速度该怎么检测？
长久以来，串行RS 232和RS485通信技术一直是自动化仪器、仪表中常用的通信标准。但近年来，随着计算机技术、网络技术、通信技术的发展及其在工业自动化系统中的应用，使得工业自动化系统和仪器、仪表
cmh11
2019-09-04 08:02:55
工业自动化系统中PLC数据采集网关有什么功能
工业自动化是在不需要人工干预的情况下实现自动化生产和过程控制的系统。实现生产和过程控制自动化的装置称为自动化控制系统，如可编程逻辑控制器PLC。PLC作为高端智能装备的重要组成部分，是实现工业自动化、数字化、网络化和智能化的关键。
2023-11-09 17:26:17
在工业自动化领域AI，AO，DI，DO是什么，它有什么作用
通过合理使用 AI、AO、DI、DO，工业自动化系统可以实现精确的监测和控制，提高生产效率和安全性。
2025-02-06 15:51:10
一文了解工业自动化控制技术
工业自动化技术是以提高产品质量、提高生产效率、增加产量、降低消耗、安全可靠地连续生产为目的，对设备和生产过程实施自动检测、监视、控制、管理和决策的综合自动化技术，也是一门关于机电一体化集成控制系统
2022-10-30 13:27:07
ModbusTCP转CanOpen网关助力工控行业
了CANopen协议的优势，确保了在数据传输过程中的高效与稳定。 这款网关的应用场景十分广泛。在工业自动化系统中，它可以实现不同设备间的互联互通，如传感器、执行器、控制器等。同时，对于设备的远程监控
北京开疆智能技术
2023-12-11 10:53:52
莱迪思Automate解决方案集合加速工业自动化系统的开发
莱迪思工业市场营销总监Mark Hoopes表示：“为了让自动化工业系统提供企业所需的高生产效率和安全优势，这类系统需要支持低功耗运行、低数据延时、高可用性和实时处理等特性。
2021-05-18 11:26:40
EtherCAT热插拔技术：提升工业自动化系统灵活性的关键
在工业自动化领域，系统灵活性和维护性至关重要。本文将探讨EtherCAT从站热插拔技术，介绍其如何通过动态管理从站设备，提高系统的灵活性和维护性。EtherCAT热插拔技术EtherCAT是一种
2025-10-16 11:36:55
工业控制器的种类及其特点
随着工业自动化的不断发展，工业控制器作为工业自动化系统的核心组件，发挥着至关重要的作用。工业控制器是一种能够接收输入信号，按照预定的逻辑规则或控制算法，对生产过程进行控制、监测和管理的电子设备。本文将详细介绍工业控制器的种类及其特点，以期为工业自动化系统的设计和应用提供参考。
2024-06-05 16:54:49

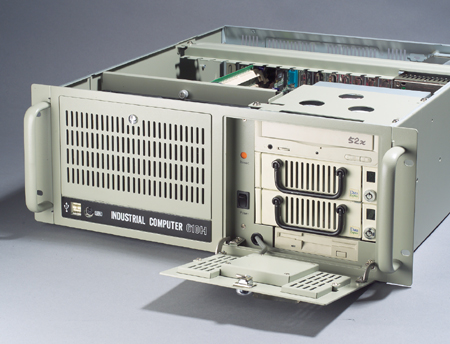

研华工控机选型攻略，确保工业自动化系统高效稳定运行
