在电子电路制作中，运算放大器（Operational Amplifier，简称运放）是一种高增益、多用途的模拟集成电路，常用于信号放大、滤波、比较、积分/微分等场景。以下是运放的基础知识和应用要点：
一、运放基础
-

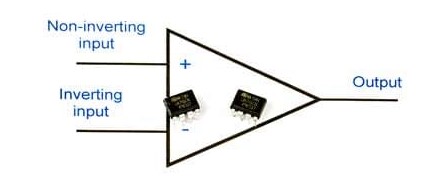

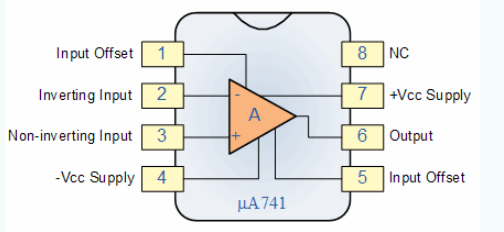

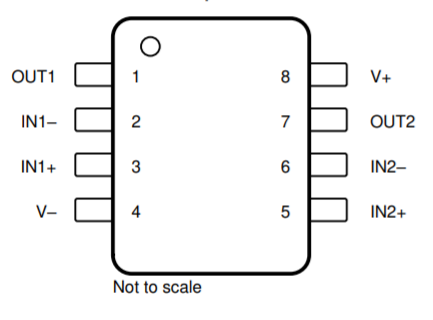

符号与引脚
- 典型运放符号有 5个关键引脚：
- 同相输入（+）：输入信号与输出同相位。
- 反相输入（-）：输入信号与输出反相位。
- 正电源（V+）：接正电压（如+12V）。
- 负电源（V-）：接负电压或地（如-12V或单电源时接地）。
- 输出（Out）：输出放大后的信号。
- 部分运放还包含调零、补偿等附加引脚。
- 典型运放符号有 5个关键引脚：
-
理想运放特性
- 开环增益（A）无限大：输出与输入差值的放大倍数极高。
- 输入阻抗无限大：输入端不吸取电流。
- 输出阻抗为零：输出端可驱动任意负载。
- 带宽无限大：适用于所有频率信号（实际受限于增益带宽积）。
二、典型运放电路
-

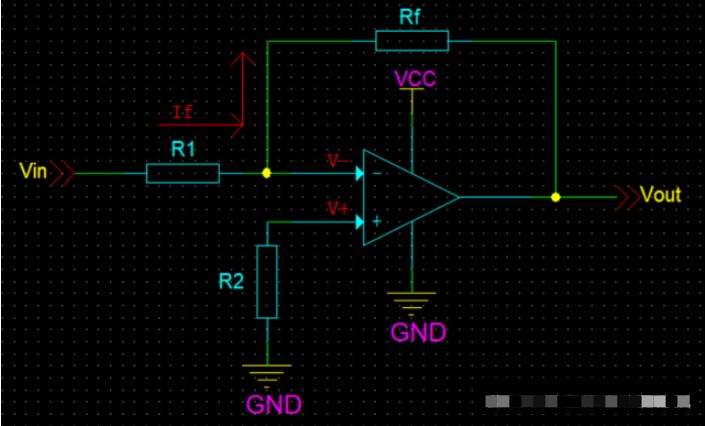

反相放大器
- 结构：信号从反相端输入，反馈电阻 ( R_f ) 连接输出端和反相端。
- 增益公式：( V_{out} = -\frac{R_f}{R1} \cdot V{in} )
- 特点：输入与输出反相，输入阻抗由 ( R_1 ) 决定。
-
同相放大器
- 结构：信号从同相端输入，反馈电阻 ( R_f ) 连接输出端和反相端。
- 增益公式：( V_{out} = \left(1 + \frac{R_f}{R1}\right) \cdot V{in} )
- 特点：输入与输出同相，输入阻抗极高。
-
电压跟随器
- 结构：输出直接反馈到反相输入端，同相端接输入信号。
- 增益公式：( V{out} = V{in} )
- 作用：隔离前后级电路，提高负载驱动能力。
-
加法器/减法器
- 加法器：多路输入信号通过电阻连接到反相输入端，输出为各输入的加权和（反相）。
- 减法器：利用差分输入结构实现 ( V_{out} = \frac{R_f}{R}(V_2 - V_1) )。
-
积分/微分电路
- 积分电路：用电容替代反馈电阻，输出为输入信号的积分。
- 微分电路：用电容替代输入电阻，输出为输入信号的微分。
-
比较器
- 作用：比较两输入电压，输出高电平或低电平（运放开环使用）。
- 注意：需加限幅电路防止输出饱和。
三、运放选型要点
-
电源电压
- 单电源（如0-5V）或双电源（如±15V）供电，选择轨到轨（Rail-to-Rail）运放可充分利用电源范围。
-
带宽与压摆率（Slew Rate）
- 带宽：根据信号频率选择（例如音频信号需20kHz以上）。
- 压摆率：决定输出信号的最大变化速率，高频信号需高压摆率。
-
输入/输出范围
- 确保输入信号在运放的共模电压范围内，输出信号不超出电源电压。
-
噪声与失调电压
- 精密电路需选择低噪声、低失调电压的运放（如OPA系列）。
-
常用型号
- 通用型：LM358（双运放）、LM741（经典但性能一般）。
- 精密型：OP07、OPA2134。
- 高速型：AD8065、LT1226。
- 单电源：MCP6002（轨到轨）。
四、设计注意事项
-
电源去耦
- 在电源引脚附近加0.1μF电容滤波，避免高频振荡。
-
反馈环路
- 反馈电阻不宜过大（一般1kΩ~1MΩ），避免引入噪声。
-
失调电压补偿
- 精密电路需通过调零引脚或外部电阻网络补偿失调电压。
-
PCB布局
- 缩短输入/输出走线，避免交叉干扰；模拟地与数字地分开。
五、调试技巧
-
虚短虚断
- 在线性区工作时，利用“虚短”（( V+ ≈ V- )）和“虚断”（输入端不取电流）分析电路。
-
示波器观察
- 检查输入/输出波形是否失真，测量增益是否符合预期。
-
故障排查
- 振荡问题：增加反馈电容或减小反馈电阻带宽。
- 输出饱和：检查输入是否超出共模范围或反馈环路断开。
六、简单实例：反相放大器制作
- 目标：放大倍数为-10倍，输入信号为1Vpp正弦波。
- 步骤：
- 选型：通用运放LM358（单电源5V供电）。
- 计算电阻：( R_f = 10kΩ )，( R_1 = 1kΩ )。
- 搭建电路：信号→反相端，同相端接地，输出接示波器。
- 测试：输入1Vpp，输出应为10Vpp反相信号（若电源电压不足，输出会削波）。
通过合理设计，运放能实现复杂的信号处理功能。建议先通过仿真软件（如LTspice）验证电路，再实际搭建调试！
