plc如何进行维修？

好的，工业PLC的维修是一个系统性的过程，需要遵循安全规范和逻辑步骤。以下是PLC维修的主要步骤和方法，请务必注意安全第一：

核心原则：安全第一，系统诊断，逐步排查

一、维修前的准备工作（非常关键！）

1. 人身和设备安全：

   • 切断电源： 这是最重要的第一步！ 在开始任何工作前，务必切断PLC系统（包括CPU、输入/输出模块、电源模块等）以及其连接的外部设备（如传感器、执行器）的主电源。即使PLC本身使用24VDC低压电，其外部电路（特别是继电器输出、交流输入）通常连接着高电压（120VAC, 230VAC, 380VAC等），极其危险！ 请按照安全操作规程进行锁定挂牌（LOTO）。
   • 等待放电： 电源断开后，等待几分钟，让内部电容完全放电（尤其是大的电源模块）。
   • 防静电： 处理电子元器件（尤其是CPU、通信模块）时，佩戴防静电腕带并将其连接到接地点，或触摸机柜接地金属部分释放静电。
   • 穿戴防护： 穿戴合适的安全眼镜、安全鞋等。

2. 信息收集：

   • 故障现象： 尽可能详细地记录PLC故障的具体表现。
     • CPU状态灯：RUN灯是否亮？ERR或SF灯是否常亮/闪烁？BATT灯亮（电池电压低）？
     • 输入/输出模块状态灯：哪些点对应的LED灯不亮、常亮或不正常闪烁？
     • 通信错误：与HMI或其它设备的通信是否中断？相关COMM灯状态？
     • 程序行为：程序是否停止运行？执行错误？特定功能失效？
     • 系统报警信息：查看HMI上的报警记录、诊断缓冲区（诊断缓冲区信息至关重要！）。
   • 现场情况： 故障发生时或发生前，环境是否有异常？（如停电、雷击、设备异常动作、进水、过热、异味？）
   • 历史记录： 检查维护记录，该PLC或相关部件是否有频繁故障？是否有过相关修改？
   • 技术资料： 收集PLC型号手册、电气图纸、原程序备份（如果有）。了解系统结构、布线、模块类型和用途。没有图纸会大大增加维修难度！

二、故障诊断与初步排查

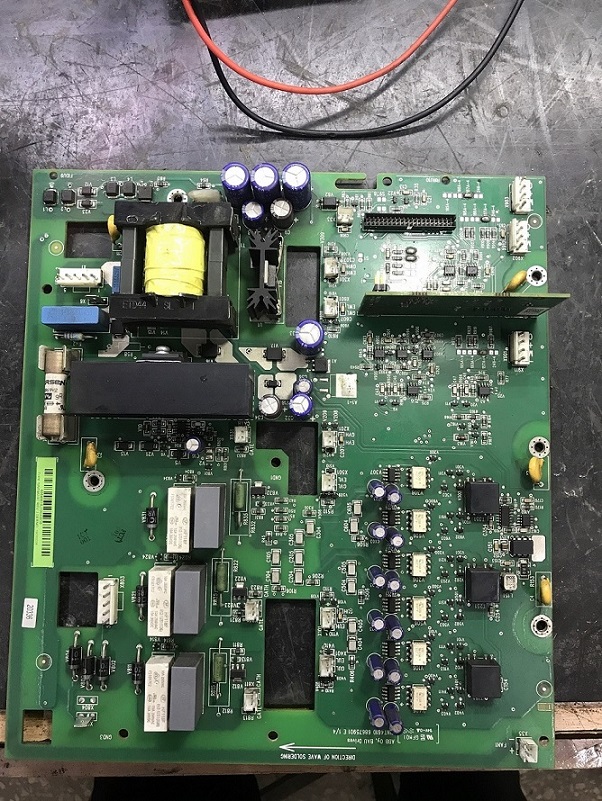

1. 目视检查：

   • 物理损坏： 检查PLC、模块、端子排、接线、电缆是否有明显的物理损伤？烧焦痕迹？元器件鼓包？液体渗入？连接器松动？灰尘堆积（尤其是散热口）？
   • 线缆连接： 检查所有插头是否插紧？连接器是否锁紧？螺丝端子是否松动？线缆是否有过度拉扯、划伤？接地线是否连接可靠？
   • 电源： 检查电源模块指示灯状态？测量电源端子上的输入电压（在安全断电后重新上电测试前）是否符合要求？测量给CPU/模块的背板总线电压（通常是5VDC或24VDC）是否稳定且在规格内？（此测量需在通电后进行，务必万分小心高压电！）

2. 电源检查：

   • 确保输入电源（AC或DC）稳定且在规格范围（如100-240VAC, 24VDC等）。
   • 测量电源模块的输出电压（尤其是给CPU和I/O模块的背板总线电压）。电压过低或过高都可能导致异常。
   • 检查PLC后备电池（如果有）电压，太低可能导致程序丢失（BATT灯亮时需尽快更换）。

3. 状态指示灯分析： 仔细阅读PLC和模块说明书中的状态指示灯含义，这是最重要的诊断信息来源之一！

   • CPU灯：
     • RUN灯不亮/闪烁： PLC未运行或运行异常。可能是硬件故障、程序错误、看门狗超时、配置问题、通信中断等。
     • ERR或SF灯亮/闪烁： 存在严重错误！可能是硬件故障（模块损坏、总线故障）、程序错误（编程逻辑冲突、非法指令、看门狗超时）、通信错误、I/O配置错误、电源问题等。
     • BATT灯亮： 后备电池电压过低，需要尽快更换以防止程序丢失。
   • I/O模块灯：
     • 电源指示灯不亮： 该模块可能未得电（检查模块供电或背板总线）、模块内部电源电路故障、模块与底板连接问题。
     • 输入点指示灯状态与实际不符： 检查传感器电源是否正常、传感器本身好坏、信号线是否断路/短路/对地、输入端接线是否正确牢固。
     • 输出点指示灯状态与实际不符： 检查负载是否过载或短路？保险丝是否熔断？输出点硬件是否烧毁？控制信号（程序逻辑）是否正确？输出端接线是否正确牢固？电磁阀/继电器线圈本身是否正常？续流二极管（感性负载）是否完好？

4. 检查程序（如果可能）：

   • 连接编程设备（笔记本电脑、编程器）。
   • 尝试上传当前PLC中的程序（如果程序未被加密且你拥有权限）。警告：上传程序可能不包含完整注释和符号名，维护性差。最好有原始备份程序。

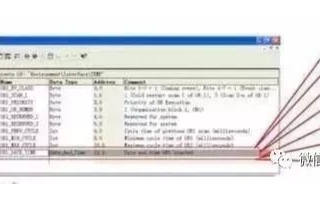

   • 查看诊断缓冲区。这是CPU内部记录的详细错误事件列表，能准确指出错误类型（如哪个模块故障、通信错误原因、程序错误位置）。必须充分利用！
   • 在线监控程序运行状态（RUN模式下）。观察逻辑执行流程、变量值变化，判断是PLC硬件故障还是程序逻辑错误。

5. 通信检查：

   • 检查通信端口状态灯（TX/RX）是否闪烁？正常的端口在数据传输时应该有闪烁。
   • 检查通信线缆（DP头、以太网线）连接是否正确牢固？终端电阻设置是否正确（对于RS485/Profibus等）？
   • 检查HMI或其它设备的通信状态。
   • 使用设备自带的诊断工具（如西门子的STEP7的在线诊断、Profibus诊断工具）检查网络状态。

三、故障定位与修复/更换

1. 缩小范围： 通过上述诊断步骤，基本可以判断问题是出在：

   • 外部电路（传感器、执行器、接线、电源）
   • 特定I/O模块
   • 通信模块/接口
   • 电源模块
   • 背板总线
   • CPU模块
   • 程序本身
   • 配置问题（掉电丢失的配置）

2. 外部电路故障修复：

   • 对于传感器、执行器、继电器等问题：更换损坏的部件。
   • 对于接线问题：重新压紧端子，更换损坏的线缆或连接器，处理好绝缘。
   • 对于电源问题：检查供电线路，确保电源稳定。更换烧毁的保险丝（需查明原因后再换）。

3. 模块级更换（最常见的维修方式）：

   • PLC设计通常支持模块化更换。诊断出某个模块故障后，这是最快速有效的方法。
   • 确保完全断电！
   • 记录！ 非常关键！标记所有连接到该模块的接线（使用标签纸或拍照）。记录模块型号和订货号。
   • 拔掉该模块的所有连接线。
   • 拆卸故障模块（通常有释放拉杆或固定螺丝）。
   • 安装同型号、同订货号的新模块。型号和订货号必须完全一致！不同版本可能导致兼容性问题。
   • 重新接好所有接线。按照之前的标记一一核对！接错线是重大安全隐患或可能导致设备损坏。
   • 仔细检查无误后，方可重新上电测试！
   • 注意： CPU模块或特殊通信模块更换后，通常需要重新下载硬件配置和程序。

4. 参数配置丢失/恢复：

   • 某些配置参数存储在掉电易失存储器中（如模拟量模块量程、位置模块参数）。如果CPU后备电池耗尽或发生故障，这些参数可能丢失。
   • 更换电池后（在断电下操作！），需要重新下载硬件配置或在线设置好这些参数。

5. 程序丢失/恢复：

   • 如果程序丢失（电池耗尽、存储器故障、错误操作等），必须使用原始程序备份重新下载。再次强调程序备份的重要性！如果没有备份，恢复会非常困难甚至不可能。

6. CPU故障：

   • 诊断基本确定是CPU本身故障后（替换法验证），更换CPU是主要方法。
   • 更换CPU后，需要重新下载硬件配置和完整的PLC程序。
   • 可能需要重新设置IP地址、MPI/PROFIBUS地址等通信参数。
   • 更换后务必重新进行系统测试。

7. 背板/底板故障：

   • 相对少见，但若多个模块同时故障或无法通信，且在替换模块确认模块完好后仍存在问题，可能是背板总线损坏（如插针弯曲、腐蚀、内部断路）。
   • 这通常需要更换整个PLC机架或底板模块。工作量大，需重新安装所有模块和接线。

8. 电源模块故障：

   • 诊断确认电源模块无输出或输出电压异常。
   • 断电后更换同型号新电源模块。

四、维修后的测试与验证

1. 初步检查： 重新上电后，首先观察所有状态指示灯是否恢复正常（CPU RUN灯亮，ERR灯灭，各模块指示灯正常）。
2. 通信测试： 确保PLC能与编程设备、HMI及其它网络设备正常通信。
3. 输入/输出测试： 这是最重要的环节！
   • 输入测试： 逐一强制（通过程序在线修改值或物理触发）所有输入点（如短接按钮端子、遮挡/触发传感器），在编程软件中监控或在模块上看输入指示灯，确认PLC能正确接收到信号。
   • 输出测试： 通过编程软件强制（点动或在程序中将输出点置位）所有输出点，确认对应执行器（如继电器吸合、电磁阀动作、指示灯亮）按预期动作，且模块输出指示灯状态正确。点动测试务必注意观察设备动作，确保安全！防止意外启动伤人。
4. 功能测试： 操作整个系统，模拟正常运行的各种工况，确认所有逻辑功能、流程控制、报警保护等都恢复正常。运行时间最好长一点（几个小时或一个班次）。
5. 记录存档： 详细记录维修过程（故障现象、诊断步骤、发现的问题、更换的部件型号和序列号、测试结果）。更新维护记录。

重要提示

1. 备份！备份！备份！ 对PLC程序和硬件配置进行定期备份（在系统运行良好时），并安全存储（不同物理位置、离线存储）。这是维修或灾难恢复的生命线！
2. 静电防护： 永远不要忽视！接触任何电子板卡前先放电。
3. 使用原厂/可靠备件： 劣质备件可能导致不稳定甚至损坏。
4. 寻求帮助： 对于复杂的硬件问题（特别是核心CPU故障）或找不到根源的疑难杂症，如果时间紧迫或自身能力有限，联系PLC供应商或专业的工控维修服务商是更稳妥的选择。
5. 预防性维护：
   • 定期清洁PLC机柜（防止灰尘堆积导致散热不良）。
   • 定期检查并紧固接线端子（防止松动导致接触不良）。
   • 定期测量电源电压、后备电池电压（3-5年更换一次电池）。
   • 备份程序和配置。
   • 在环境恶劣的应用中（高温、高湿、粉尘、震动），需考虑额外的防护措施（如加装冷却风扇、密封柜、减震措施）。

总结

PLC维修是一个安全至上、逻辑清晰、由外到内、由简到繁的过程。熟练掌握状态灯含义、利用好诊断缓冲区、遵循模块化更换的原则、重视预防性维护和程序备份，是高效可靠完成维修任务的关键。遇到困难时不要蛮干，寻求专业支持是明智之举。
