pwm变换器的作用是什么？pwm变换器工作原理解说

好的，我们来详细解释一下PWM变换器的作用和工作原理。

PWM变换器的作用

PWM（Pulse Width Modulation，脉宽调制）变换器是一种功率变换的核心器件，它的核心作用可以概括为：

实现高效的电能形式转换：
- 直流到直流 (DC-DC)： 最常见的作用。它可以将一种电压/电流等级的直流电（输入），高效地转换为另一种电压/电流等级的直流电（输出），例如：
  - 将电池电压升高以驱动电机 (升压 Boost)。
  - 将较高的总线电压降低为芯片所需的低压 (降压 Buck)。
  - 产生与输入极性相反的输出电压 (反相 Buck-Boost)。
  - 在输入电压波动时稳定输出电压 (稳压)。
- 直流到交流 (DC-AC)： 通过特定的控制方式（如SPWM, SVPWM），PWM变换器可以将直流电（如电池、光伏板输出）逆变成交流电，驱动交流负载（如电机、并网逆变器）。
- 交流到直流 (AC-DC)： 在整流电路中，通过PWM控制的有源整流，可以实现更高效的功率因数校正和能量双向流动。
精确控制功率传输和负载特性：
- 调节输出电压/电流： 通过改变PWM信号的占空比，可以非常精确且快速地调整输出电压或输出电流的大小，实现对负载（如电机转速/扭矩、LED亮度、加热功率）的精细控制。
- 提高效率： 功率开关管（如MOSFET, IGBT）工作在开关状态（开或关），理想状态下导通或关断时的功率损耗极小，其工作状态远低于放大区，大大减少了半导体器件上的能耗损耗。
- 减小体积与重量： 高频开关特性允许使用小得多的电感和电容进行滤波和能量传递，从而使整个变换器的体积、重量显著减小。
- 提升功率密度： 效率高、体积小的特点共同促使单位体积内的功率处理能力（功率密度）大幅提高。

简单来说，PWM变换器就是利用高频开关的“开”和“关”动作（像是一个高速开关的水龙头），并通过精确控制“开”和“关”的持续时间比例（占空比），来实现高效、精确、可控的电压变换、电流变换、功率传递和电机驱动等目的。

PWM变换器工作原理（以最基本的Buck降压DC-DC变换器为例）

理解关键点：

“开关”： PWM变换器核心是半导体开关器件（常用MOSFET或IGBT），它能高速、低损耗地导通和关断。
“脉宽调制”： 通过控制开关在每个开关周期内导通时间（Ton） 与总周期时间（T, T=1/f, f为开关频率） 的比例（即占空比 Duty Cycle = Ton / T）来控制输出。
“低通滤波”： 开关产生的是脉冲序列，需要通过电感和电容组成的低通滤波器 (LC Filter) 将其“平滑”成稳定的直流输出电压。

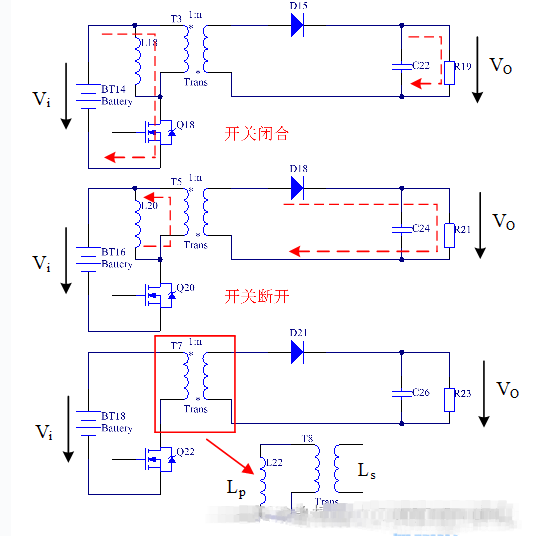

工作步骤（一个开关周期）：

开关导通阶段（Ton）：
- 控制器发出PWM信号，使功率开关管（图中通常标为SW或Q1）导通。
- 电流路径：输入电源（Vin） → 开关管（导通） → 电感（L） → 输出负载（Rload） → 输出电容（Cout，开始充电）→ 地（返回Vin负极）。
- 在此期间：
  - 电感（L）开始储存能量，电流线性增加：电流流经电感在磁场中储能，阻碍电流突变，使电流线性上升。
  - 电容（Cout）充电（也向负载供电）。
  - 输出端电压（Vout）有上升趋势（但因负载和电容在吸收能量，实际被抑制）。
开关关断阶段（Toff）：
- 控制器发出PWM信号关断功率开关管。
- 由于电感电流不能突变（电感特性），电感（L）会维持原电流方向流动。续流二极管（D1）或同步整流开关管（图中未显示）导通，为电感电流提供续流通路。
- 电流路径：电感（L） → 输出负载（Rload） → 输出电容（Cout）→ 续流二极管（D1导通） → 回到电感（L）。
- 在此期间：
  - 电感（L）释放之前储存的能量，电流线性减小：电感两端电压极性反转，试图维持电流，电流从电感流出继续为负载和电容供电，电流线性下降。
  - 电容（Cout）在开关关断时放电，维持负载所需电流（与电感一起提供）。
  - 输出端电压（Vout）有下降趋势（但因电感在释放能量和电容存在，实际被抑制）。
滤波与输出：
- 开关通断动作产生的脉动电流和电压（在电感输入侧和输出未滤波处呈现）通过电感和电容组成的滤波器进行平滑。
- 电感 (L): 利用其储/放能特性，使流过它的电流纹波（变化幅度）减小。
- 电容 (Cout): 利用其储/放电特性，使两端的电压纹波（变化幅度）减小。
- 最终在输出端得到相对稳定、纹波较小的直流电压 Vout。
占空比决定输出电压：
- 在稳定状态下，Buck变换器输出的直流平均电压 Vout 与输入电压 Vin 的关系取决于占空比 Duty Cycle (D)： Vout = D * Vin
- 这意味着：
  - 要降低输出电压（降压），就减小占空比 D (Ton时间相对变短，Toff时间相对变长)。
  - 要提高输出电压（相对于降压来说，占空比越大输出越高），就增大占空比 D (Ton时间相对变长，Toff时间相对变短)。
  - 控制器通过反馈回路（测量实际 Vout 并与设定值比较）不断调整占空比 D，以使 Vout 精确稳定在所需值上（即使 Vin 或负载变化）。

总结工作原理

PWM变换器通过高频、快速地开关功率器件，把输入直流电“斩波”成一串宽度（脉宽）可变的电压脉冲序列。脉宽越宽（占空比越大），有效能量传递就越多。然后将这个脉冲序列通过低通滤波器（主要是电感L和电容Cout） 进行平滑滤波，滤除高频成分，得到所需的平滑输出直流电（或交流电）。通过实时调整脉冲宽度（占空比），就能精确控制平均输出电压（或电流）的水平和稳定性。

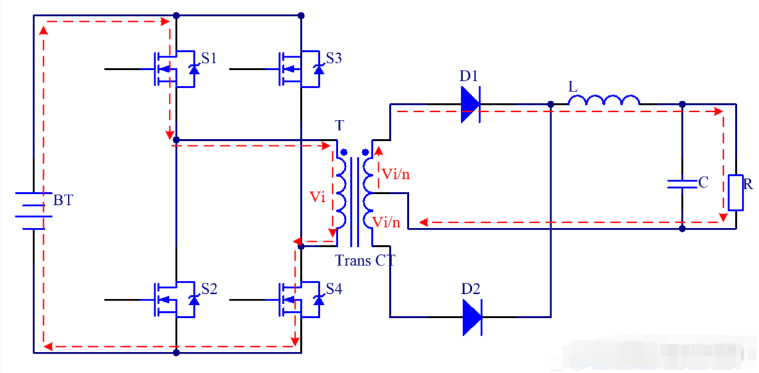

这种利用开关损耗小、高频切换配合滤波和控制的技术，是PWM变换器能实现高效、小型化、精确控制的根本原因。不同的电路拓扑（如Boost升压、Buck-Boost升降压、H桥逆变）使用相同的PWM控制原理来实现不同的转换功能。
