好的，我们来详细解释一下 PWM变换器 以及背后的 PWM技术。
什么是 PWM 变换器？
PWM变换器，全称为脉宽调制变换器，是一种利用脉宽调制技术来控制功率半导体开关器件（如MOSFET, IGBT）通断状态的电力电子变换器。
它的核心原理是通过高速开关的导通与关断，并精确地控制每次导通的时间长度（即脉冲宽度），来调节输出电压或电流的平均值大小或波形形状。
简单来说
想象一下你用一个开关控制水流：
- 如果你一直打开开关（常通），水流是恒定的最大值。
- 如果你一直关闭开关（常断），就没有水流。
- 如果你快速地反复开关：
- 每次开的时间长，关的时间短（宽脉冲），平均水流较大。
- 每次开的时间短，关的时间长（窄脉冲），平均水流较小。
PWM变换器就相当于这个高速开关系统，只不过它控制的是电流（或电压）。通过调节“开”（导通）的时间长度在整个开关周期中所占的比例（即占空比），就能精确控制输出到负载（如电机、LED灯、电池）上的平均功率。
PWM 技术微介绍
脉宽调制是一种广泛应用的信号调制技术。它的基本原理是：
- 固定频率开关： 功率开关器件（如IGBT, MOSFET）以一个固定的、较高的频率（称为开关频率或载波频率）进行开关动作。这个频率远远高于被控制的电源（如交流电频率）或负载（如电机转速）的频率。
- 调制波与控制： 一个希望得到的低频目标波形（如正弦波、直流电平）作为调制波。同时，一个高频的三角波或锯齿波作为载波。
- 比较与脉冲生成： PWM控制的核心是比较器。它持续地将调制波的瞬时值与载波的瞬时值进行比较：
- 当调制波 > 载波时，控制开关导通。
- 当调制波 < 载波时，控制开关关断。
- 占空比调节： 比较器的输出就是一系列脉宽可变的脉冲信号。
- 调制波幅值高的地方，比较器输出高电平的时间长（脉宽宽）。
- 调制波幅值低的地方，比较器输出高电平的时间短（脉宽窄）。
- 等效平均输出： 将这一系列宽度不等的脉冲加到负载上（通常还需要一个储能元件，如电感或电容来平滑），由于开关频率很高，负载（或其惯性）感受到的是一个与调制波形状相似的低频平均电压或电流。脉冲越宽，平均电压越高；脉冲越窄，平均电压越低。
PWM 技术的关键特点/优点
- 高效率： 功率开关器件大部分时间工作在饱和导通（低损耗） 或 完全关断（无损耗）状态，极少工作在损耗较大的放大区，因此整体效率非常高（通常 >90%）。
- 精确控制： 通过改变占空比，可以连续、线性地调节输出的平均电压或电流，实现平滑的速度控制、亮度调节等。
- 灵活的波形控制： 不仅可以产生恒定的直流，更广泛应用于生成可调幅、变频的正弦波（如变频器驱动电机，UPS逆变器）。
- 小型化、轻量化： 高频开关允许使用更小的磁性元件（电感、变压器）和滤波电容，使设备更紧凑。
- 快速响应： 通过迅速改变占空比，可以快速调节输出，实现动态控制性能（如伺服系统）。
- 降低成本： 高效、轻量化往往意味着整体成本的降低。
PWM 变换器的应用
PWM技术是现代电力电子技术的基石，广泛应用于：
- 电机调速： 变频器驱动交流电机（如空调、电梯、电动汽车）、直流电机调速（如电动工具）。
- 开关电源： 手机充电器、电脑电源、工业电源、各类电器内部的电源模块。实现高效AC/DC，DC/DC电压转换和隔离。
- 不间断电源： DC/AC逆变器将电池直流电转换为高质量的交流电。
- 可再生能源： 太阳能光伏逆变器（DC/AC），风力发电变流器。
- 照明控制： LED灯亮度调节（调光）。
- 音频放大器： D类功放（也称为数字功放）。
- 电焊机电源。
总结
- PWM变换器 是利用PWM技术控制功率开关器件通断，以实现高效、精确电能变换（调压、变频、交直流转换等）的电力电子设备。
- PWM技术 的核心是通过控制高速开关导通时间（脉宽/占空比）来等效生成所需的低频电压/电流波形或平均电平值。它以其高效率和优异的控制性能，成为了现代电力电子变换器的主流控制方式。
希望这个清晰的中文解释能帮助你理解 PWM 变换器和 PWM 技术！
直流pwm变换器电路的基本结构及原理
直流PWM变换器（DC-DC PWM Converter）是一种将直流电能转换为不同电压等级的直流电能的电力电子设备。它广泛应用于电源管理、电池充电、电机驱动等领域。 一、直流PWM变换器的基本结构
2024-08-08 14:59:40
ZCS-PWM Buck变换器的工作原理是什么？
ZCS-PWM Buck变换器的工作原理是什么？与功率场效应管(MOSFET)相比，绝缘栅双极晶体管有什么优点？通过Saber仿真软件对新型ZCS PWM Buck变换器进行的仿真分析如何？
Geroge__TaN
2021-04-07 07:02:40
pwm变换器驱动电路的特点有哪些
PWM变换器驱动电路是一种广泛应用于电力电子领域的技术，它通过调节脉冲宽度来控制功率器件的开关状态，从而实现对输出电压和电流的精确控制。 PWM变换器驱动电路的工作原理 PWM变换器驱动电路的核心
2024-08-08 15:03:11
基于pwm的buck变换器电路的开环实验
基于pwm的buck变换器电路的开环实验怎么做？是使用信号发生器给电路送pwm信号吗？还是其他方法？我是个新手，只懂些理论不会实践，还请大佬不吝赐教，感谢！
sunshine1122
2020-09-14 19:42:55
基于pwm的buck变换器开环实验怎么做
基于pwm的buck变换器电路的开环实验怎么做？是使用信号发生器给电路送pwm信号吗？还是其他方法？我是个新手，只懂些理论不会实践，还请大佬不吝赐教，感谢！
sunshine1122
2020-09-14 19:52:44
AC/DC变换器PWM型应用电路
BM2P011 PWM AC / DC变换器的典型应用电路。用于AC / DC的PWM型（BM2PXX1）为包含电源插座的所有产品提供了最佳系统。 BM2PXX1支持隔离和非隔离器件，可以更简单地设计各种类型的低功耗电气转换器。 BM2PXX1内置高压启动电路，可承受650V电压，有助于降低功耗
hongjane
2020-06-05 09:33:54

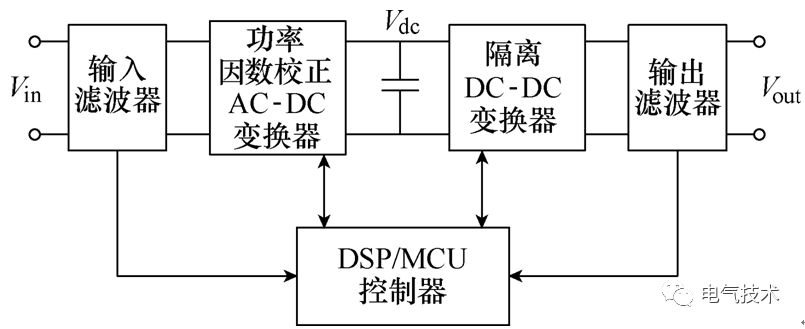

车载充电机PWM软开关DC-DC变换器设计实现
