在Altium Designer中进行PCB设计时，过孔尺寸的设定需综合考虑电气性能、制造工艺和成本。以下是关键参数及建议值（单位通常为mil，1mil=0.0254mm）：
1. 核心参数
-
钻孔直径（Hole Size）：
过孔的实际钻孔尺寸，常规设计范围：- 最小推荐值：8mil（0.2mm）（受板厂工艺限制，低成本厂商可能要求≥10mil）
- 常用值：10-20mil（0.25-0.5mm）
- 高密度设计可使用 8mil（激光钻孔），但成本较高。
-
焊盘直径（Pad Diameter）：
环绕钻孔的铜环大小，需保证可靠连接：- 最小焊盘直径 = 钻孔直径 + 8~10mil
（例如：钻孔12mil → 焊盘≥20mil） - 标准比例：焊盘/钻孔 ≥ 1.8倍（确保制造良率）
- 最小焊盘直径 = 钻孔直径 + 8~10mil
2. 推荐通用尺寸（常规工艺）
| 应用场景 | 钻孔直径（mil/mm） | 焊盘直径（mil/mm） |
|---|---|---|
| 标准通孔过孔 | 12 / 0.3mm | 24 / 0.6mm |
| 高密度设计 | 8 / 0.2mm¹ | 16 / 0.4mm |
| 电源/大电流过孔 | 20-40 / 0.5-1mm | 40-60 / 1-1.5mm |
¹ 8mil钻孔需确认板厂激光钻孔能力，否则选择10mil更稳妥。
3. 特殊考虑因素
- 厚径比（Aspect Ratio）：
板厚 ÷ 钻孔直径 ≤ 10:1（如1.6mm厚板，最小钻孔≥0.16mm）
超过此值需特殊工艺（如背钻），成本剧增。 - 电流承载能力：
大电流路径需增加过孔数量（而非仅增大孔径），例如1A电流建议2-3个过孔并联。 - 阻抗控制：
高速信号过孔需优化反焊盘（Anti-pad）和Stub长度，优先选用盲埋孔减少stub。
4. Altium操作步骤
- 放置过孔后双击打开属性窗口
- 设置
Hole Size（钻孔直径） - 设置
Diameter（外层焊盘直径） - 可选：在焊盘栈（Pad Stack）中单独设定内层焊盘尺寸
5. 制造检查要点
- DFM验证：使用Tools → Design Rule Check (DRC)，确保过孔尺寸符合规则
- 与板厂确认：量产前务必沟通最小孔径、厚径比限制（不同厂商能力差异大）
实用建议：
- 普通消费电子优先选 12mil/24mil（0.3mm/0.6mm）
- 空间受限时可选 10mil/20mil（0.25mm/0.5mm）
- 电源过孔采用 阵列小孔（如4×0.3mm孔）比单一大孔更优
设计完成后，使用Altium的 PCB制造输出 → Drill Table 生成钻孔图表，直观检查所有过孔尺寸是否一致。
PCB板上过孔的大小对散热有什么影响
在自然对流散热产品中，PCB上的过孔大小对散热的影响是很大的，但是具体有多大，还不知道，我们就从简单的产品分析开始，以单个芯片的过孔参数为对象，研究过孔参数变化对导热系数的影响
2020-01-14 14:53:14
PCB板生产时对过孔大小的要求
在PCB板的生产过程中，过孔的大小确实有一些特定的要求。这些要求涉及到过孔的尺寸、精度、以及与电路性能相关的参数。 以下是小编总结的一些关键点： 一、过孔尺寸的标准 最小尺寸 在传统制造工艺中
2024-11-01 15:14:50
Altium：批量更改相同大小的过孔的属性
的属性为例，并在AD19界面操作。1.如图所示，我在PCB板上放置了两种大小的过孔，一个是9/16 和8/16的过孔大小。（图文详解见附件）
郑振宇altium
2019-11-19 14:26:45
PCB怎么过孔走线
在设计PCB时，规划好过孔位置是非常重要的。正确的过孔位置可以大大减小信号干扰和电磁波干扰（EMI），提高信号传输的质量。在规划PCB过孔位置时，必须考虑电子元器件的总数和大小、PCB的空间限制以及
2023-08-26 12:06:16
什么是PCB过孔？PCB过孔有哪些类型？
今天是关于：PCB过孔、5种PCB过孔类型、PCB过孔处理工艺 一、PCB过孔是什么意思？ PCB过孔用于在多层PCB的各层、走线、焊盘等之间 建立电气连接 。如果用过孔连接多层板可以减小 PCB
2023-07-25 19:45:01
PCB过孔的分类以及设计技巧
从设计的角度来看，一个过孔主要由两个部分组成，一是中间的钻孔（drill hole），二是钻孔周围的焊盘区。这两部分的尺寸大小决定了过孔的大小。很显然，在高速高密度的PCB设计时，设计者总是希望过孔越小越好，这样板上可以留有更多的布线空间，此外，过孔越小，其自身的寄生电容也越小，更适合用于高速电路。
2019-06-17 14:59:31
更改Altium的PCB板的大小
使用原理图生成PCB后，Altium Designer会根据原理图大小自动生成一块黑色区域，还有一个在禁止布线层的方框，还有两段标注板子大小的线。下面说一下如何更改黑色区域的大小，还有如何精确确定板子尺寸，比如使其为长宽都为整数。
小佳99
2019-07-24 06:29:48
PCB过孔的孔径大小对通流的影响
过孔在传输线上表现为阻抗不连续的断点，会造成信号的反射。一般过孔的等效阻抗比传输线低12%左右，比如50欧姆的传输线在经过过孔时阻抗会减小6欧姆（具体和过孔的尺寸，板厚也有关，不是绝对减小）。但过孔
2019-05-29 10:47:21
pcb设计：过孔阻抗忽高忽低的问题

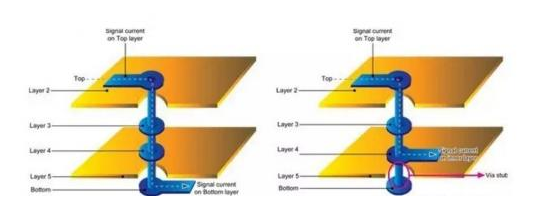

说到一个优化的过孔，到底怎么才算是一个优化的过孔呢？我们上期的过孔文章的答题中，高速先生给出了一些影响过孔阻抗的参数，例如过孔孔径、反焊盘的大小，stub的长短，那么不知道大家有没有注意到过孔的长度
2021-03-16 16:15:23
PCB过孔对散热有哪些影响？

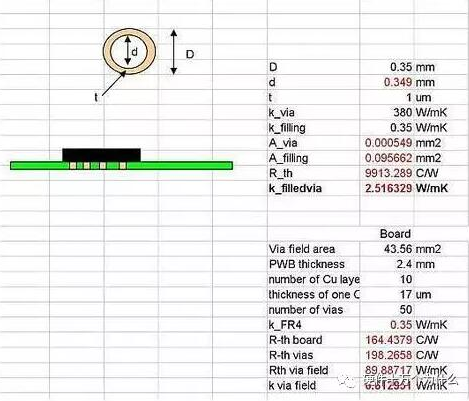

在自然对流散热产品中，PCB上的过孔大小对散热的影响是很大的，但是具体有多大，还不知道，我们就从简单的产品分析开始，以单个芯片的过孔参数为对象，研究过孔参数变化对导热系数的影响。
2023-05-18 11:10:19
Altium如何快速检查PCB板过孔是否盖油
Altium Designer设计的PCB过孔，默认是不盖油的。是否盖油，其实可以通关3D显示模式状态下去检查，如下图所示：方法一：shift+S切换至单层显示，跳转到阻焊层，盖油和没盖油就能很清楚的看见。 方法二:直接打开PCB板的3D模式，盖油和没盖油一眼就能分辨。（图文详解见附件）
郑振宇altium
2019-09-04 17:13:17
PCB设计当中过孔需要考虑以下问题
过孔（via）是多层PCB的重要组成部分之一，钻孔的费用通常占PCB制板费用的30%到40%。从设计的角度来看，一个过孔主要由两个部分组成，一是中间的钻孔（drill hole）,二是钻孔周围的焊盘区，这两部分的尺寸大小决定了过孔的大小。
2022-02-12 10:07:26
altium怎样用焊盘做过孔
现在以Altium Designer Winter 09为例，我们来看看这个问题，在PCB中进行铺地的时候，所有的过孔都是十字连接的，没有像PROTEL 99SE和DXP2004里面那样只有焊盘（PAD）才是十字连接的而过孔跟铺地是直接连接的。
2019-05-29 11:17:56
过孔是什么？过孔有哪些种类？PCB上那么密集的过孔是怎么排列的？
过孔是什么？过孔有哪些种类？PCB上那么密集的过孔是怎么排列的？ 过孔（Via Hole）是印刷电路板（Printed Circuit Board，PCB）制造中的一种重要元件。它是通过板层内的金属
2023-11-30 14:44:32
PCB板的过孔会对信号传输造成什么影响
从设计角度来看，一个过孔主要由两个部分组成，一是中间钻孔（drill hole）,二是钻孔周围焊盘区。这两部分尺寸大小决定了过孔大小。很显然，在高速,高密度PCB设计时，设计者总是希望过孔越小越好，这样板上可以留有更多布线空间，此外，过孔越小，其自身寄生电容也越小，更适合用于高速电路。
2019-06-19 14:46:13
多层pcb设计如何过孔的原理
一站式PCBA智造厂家今天为大家讲讲如何实现多层PCB的过孔?多层pcb设计过孔的方法。在现代电子行业中，多层PCB设计已经成为常见且重要的技术。多层PCB不仅可以提供更高的电路密度，同时还能提供
2024-04-15 11:14:07
PCB设计：如何使用过孔
过孔（via）是多层PCB 的重要组成部分之一，钻孔的费用通常占PCB 制板费用的30%到40%。简单的说来，PCB 上的每一个孔都可以称之为过孔。
2022-09-07 11:49:55
高速PCB设计中，如何避免过孔带来的负面效应
从设计的角度来看，一个过孔主要由两个部分组成，一是中间的钻孔（drill hole），二是钻孔周围的焊盘区。这两部分的尺寸大小决定了过孔的大小。很显然，在高速，高密度的PCB设计时，设计者总是希望过孔越小越好，这样板上可以留有更多的布线空间
2024-01-05 15:36:55
PCB中过孔是什么意思
PCB过孔（Via）是印刷电路板（Printed Circuit Board，简称PCB）上用于连接不同层之间的电气连接点。在多层PCB设计中，由于信号和电源线的布线需要在不同的层次之间进行交叉
2024-01-16 17:17:33
PCB中过孔应注意哪些问题？焊盘能否放过孔？
PCB中过孔应注意哪些问题？焊盘能否放过孔？ 在PCB设计中，过孔是用于连接不同层面的线路或元器件引脚的重要元件之一。下面是设计过程中需要注意的过孔问题： 1. 过孔的直径和间距：过孔的直径和间距
2023-10-11 17:19:35
Altium Designer操作技巧批量修改PCB过孔盖油设置方法

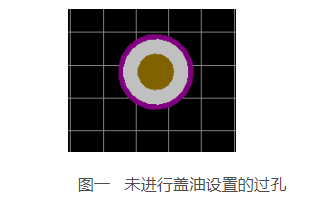

下面我们来讲解一下Altium Designer操作技巧批量修改过孔盖油设置方法： 1.过孔盖油的作用： 绝缘，防止短路。 2.示意图。图一为未进行盖油设置的过孔，图二为已进行盖油设置的过孔。由图
