PCB上的栅栏式接线端子（英文常称为Barrier Terminal Block或Barrier Strip Terminal）是一种非常常见且重要的接线元件。
以下是它的关键特点和用途：
-
结构与外观：
- 它由一个绝缘塑料底座和嵌入其中的金属导电端子片构成。
- 端子片上通常有螺丝孔（单孔或双孔）。
- 外观上，金属导通部分被塑料底座分隔成一个一个独立的单元，排成一列或多列，形象地像一排“栅栏”，因此得名“栅栏式”。
-
连接方式：
- 核心连接原理： 使用螺丝来压紧导线（或带插片的导线）。将导线插入端子片的孔中，拧紧螺丝，利用螺丝施加的压力将导线牢牢固定在端子片上，实现电气连接。
- 优点：
- 连接牢固可靠： 螺丝压接能提供很强的接触压力，接触电阻低，连接稳定。
- 可拆卸/可维护： 拧松螺丝即可轻松取下或更换导线，无需焊接，极大方便了调试、维修和更换。
- 兼容性强： 可以连接不同线径（在规定范围内）的实芯线、绞合线或带冷压接头的导线。
- 电流承载能力较高： 相对于一些小型端子（如插拔式、弹簧式），栅栏端子通常能承受更大的电流（具体取决于尺寸和材料），常用于电源输入/输出等电流较大的场合。
-
在PCB上的作用：
- 提供外部连接点： 它是PCB与外部设备或导线（如电源线、传感器线、执行器线等）进行电气连接的主要接口。
- 方便现场接线： 安装人员或维护人员可以在现场直接将电线连接到PCB上，无需焊接烙铁等专业工具。
- 分隔信号/电源： 多个独立的端子单元可以清晰地分隔不同的信号线或电源线（如+V、GND、信号A、信号B）。
- 承受应力： 结构坚固，能承受一定的导线拉扯应力（比直接焊在焊盘上更可靠）。
-
典型应用场景：
- 电源输入/输出： 连接交流/直流电源线。
- 工业控制板： 连接传感器、执行器（如电机、阀门）、继电器、开关等。
- 功率设备： 需要承载较大电流的连接点。
- 需要频繁调试或维护的设备： 方便更换测试线缆或维修。
- 任何需要可靠、可拆卸外部电缆连接的PCB设计。
-
PCB封装设计：
- 在设计PCB时，需要使用该栅栏端子对应的封装（Footprint）。封装定义了端子在PCB上的焊盘位置、孔径大小、外形尺寸等。

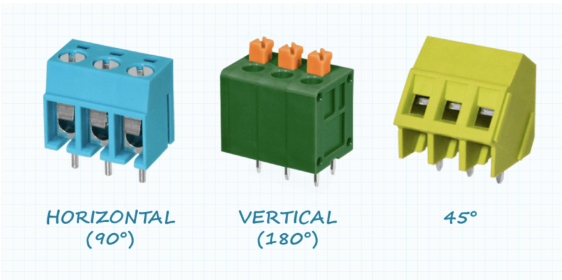

- 栅栏端子的封装通常有：
- 通孔型： 引脚穿过PCB板焊接（最常见，机械强度最高）。
- 表面贴装型： 引脚焊在PCB表面（较少见，承载电流和机械强度通常不如通孔型）。
- 焊盘间距和尺寸必须与所选端子的物理尺寸精确匹配。
-
其他名称（同义词或近似）：
- 接线端子排
- 端子台
- 螺丝端子
- 接线柱
- Barrier Block/Barrier Strip (英文术语)
总结来说：
PCB上的栅栏式接线端子就是那种带螺丝压线孔的、独立分隔的接线端子。它是PCB与外部世界（电线）进行可靠、可拆卸连接的关键桥梁，尤其在需要连接电源、大电流或便于维护的场合非常常用。其螺丝压接的方式提供了稳定、牢固的连接点。
在PCB设计和元件选型时，需要根据连接的电流大小、电压等级、导线规格以及PCB空间来选择合适的栅栏端子型号及其对应的PCB封装。
