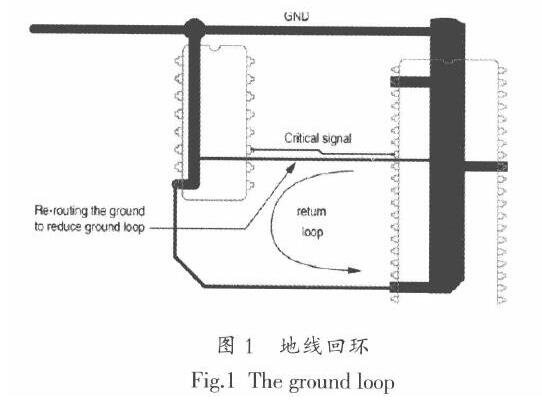

PCBA板的静电防护能力相关标准主要涉及两大方面：
-
静电防护体系标准 (ESD Control Program Standards): 这些标准规定了在整个电子制造、组装、测试、维修、储存和运输过程中，如何建立、实施和维护一套完整的静电防护体系（或称静电放电控制程序）。PCBA板作为被保护对象，其防护能力很大程度上依赖于遵循这些体系标准。最核心的国际标准是：
- ANSI/ESD S20.20: 美国国家标准学会/静电放电协会标准。这是全球电子制造业最广泛认可和采用的静电防护体系标准。它规定了设计、建立、实施和维持一个静电防护控制方案的要求，主要目的是保护对 100V HBM (人体模型) 或 200V CDM (充电器件模型) 静电放电敏感的电气或电子零件、组件和设备。
- IEC 61340-5-1: 国际电工委员会标准。这是与美国ESD S20.20等效并高度兼容的国际标准。其要求基本一致，目标同样是保护对HBM ≥ 100V 和 CDM ≥ 200V 敏感的器件。它常与 IEC 61340-5-2（用户指南）一起使用。
核心要求包括：
- 建立静电防护责任区。

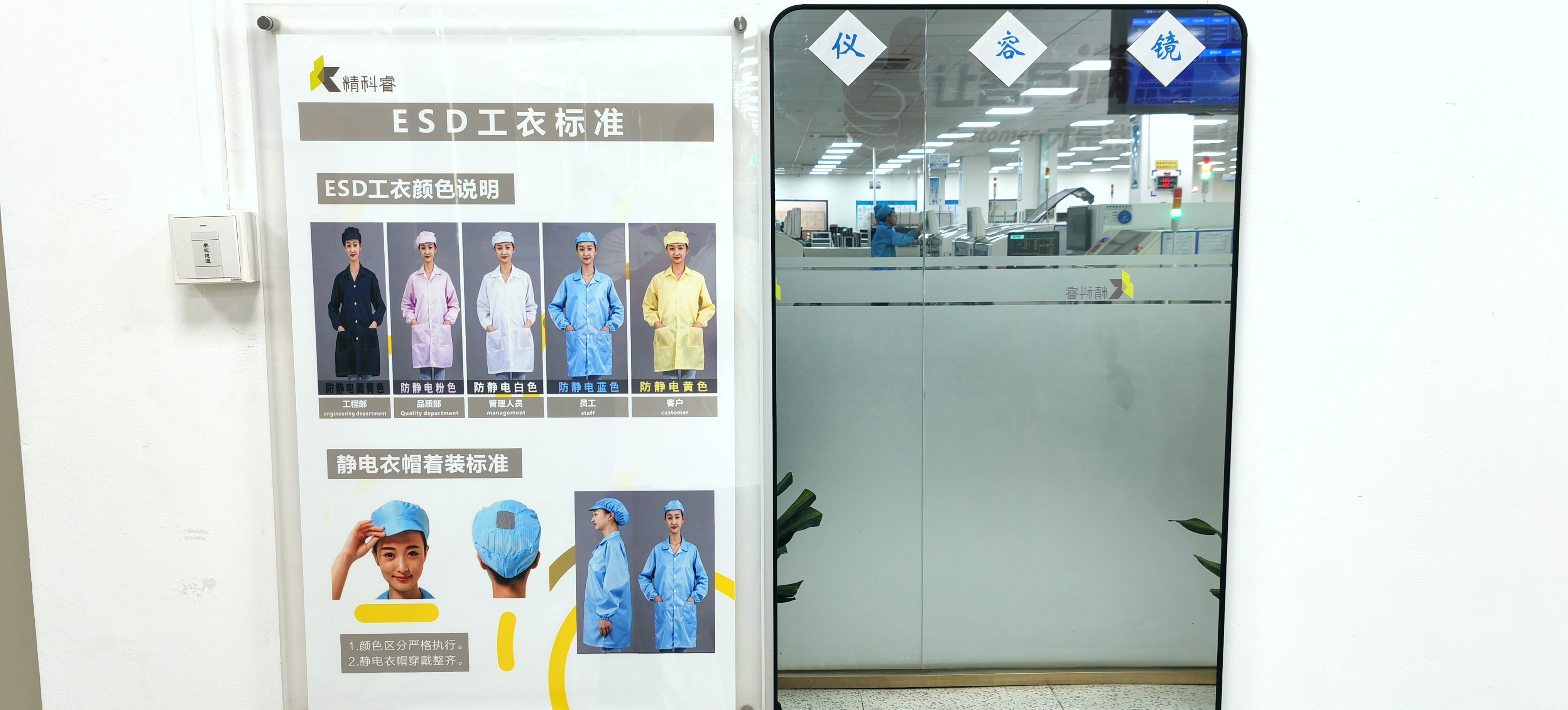

- 人员接地（如佩戴防静电腕带、穿防静电鞋/鞋束）。
- 使用静电防护工作台面（表面点对点电阻、对地电阻符合要求）。
- 使用静电防护地板和人员接地系统。
- 使用静电防护包装、周转容器和储存设施。
- 标识静电敏感物品（使用ESD敏感符号）。
- 人员培训计划。
- 定期审核（符合性验证）和测试（验证性测试）计划。
-
静电敏感度分级标准 (Component ESD Sensitivity Classification Standards): 这些标准定义了PCBA上的元器件（芯片、IC等）本身对静电放电的耐受能力（即敏感度等级）。了解元器件的敏感度等级是实施有效静电防护的基础（知道需要防护到什么程度）。主要标准有：
- JEDEC JESD22-A114 (HBM - 人体模型): 定义了元器件对HBM静电放电的敏感度等级（如 Class 0, Class 1A, Class 1B, Class 1C, Class 2, Class 3A, Class 3B）。等级越低，耐受电压越低，越容易被人体静电损坏。例如：
- Class 0: < 250V
- Class 1A: 250V to < 500V
- Class 1B: 500V to < 1kV
- Class 1C: 1kV to < 2kV
- Class 2: 2kV to < 4kV
- Class 3A: 4kV to < 8kV
- Class 3B: ≥ 8kV
- JEDEC JESD22-C101 (CDM - 充电器件模型): 定义了元器件对CDM静电放电的敏感度等级（如 Class C0a, C0b, C1, C2, C3, C4, C4a, C4b, C5）。CDM模拟的是器件自身带电后瞬间放电到地的情况。例如：
- Class C0a: < 125V
- Class C0b: 125V to < 250V
- Class C1: 250V to < 500V
- ... (等级越高，耐受能力越强)
- Class C5: ≥ 1500V
- AEC-Q100 (汽车电子): 汽车电子委员会标准，包含了针对汽车级芯片的严格ESD测试要求（HBM, CDM等），通常会引用JEDEC标准的分级方法并可能有更严格的要求。
- JEDEC JESD22-A115 (MM - 机器模型): 曾经常用，但现在重要性逐渐降低（被CDM取代），但仍可能在某些场合见到。
- JEDEC JESD22-A114 (HBM - 人体模型): 定义了元器件对HBM静电放电的敏感度等级（如 Class 0, Class 1A, Class 1B, Class 1C, Class 2, Class 3A, Class 3B）。等级越低，耐受电压越低，越容易被人体静电损坏。例如：
总结与关键点：
- PCBA板的静电防护能力不是单一数值，而是一个系统工程的结果。
- 核心标准是体系标准 ANSI/ESD S20.20 和 IEC 61340-5-1。 它们规定了如何构建环境、流程和人员行为来保护PCBA（尤其是其上敏感的元器件）。
- 防护目标是保护对 HBM ≥ 100V 和 CDM ≥ 200V 敏感的器件。 这是S20.20和IEC 61340-5-1体系的最低要求。如果PCBA上有更敏感的元器件（如HBM Class 0, CDM C0a），则需要采取更严格的防护措施。
- 元器件本身的敏感度等级由 JEDEC 标准（如 JESD22-A114, JESD22-C101）定义。 了解PCBA所用元器件的具体ESD敏感度等级是制定有效防护策略的关键。
- 实践中的“PCBA静电防护能力”体现为： 整个制造和流通过程是否符合S20.20/IEC 61340-5-1体系要求，并且该体系所能达到的防护水平（保护≥100V HBM/≥200V CDM）是否覆盖了板上最敏感元器件的等级。
简单来说： 要确保PCBA不受静电损伤，你需要：
- 了解 板上关键元器件最差的ESD敏感度等级（根据JEDEC标准）。
- 实施并维护 符合ANSI/ESD S20.20或IEC 61340-5-1要求的静电防护管理体系，确保它能保护到等同于或高于元器件敏感度的水平（通常最低目标是100V HBM/200V CDM）。
