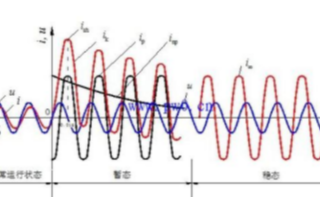

PCB设计中启动电流的计算主要涉及电容充电电流，这是系统上电瞬间最关键的浪涌电流来源。计算公式的核心是电容特性方程：
? 核心计算公式
启动峰值电流 (I_peak) ≈ C * (dV / dt)C: 需要充电的总等效电容（单位：法拉，F）。这包括电源输入端的所有去耦电容、储能电容、负载芯片的等效输入电容等。dV: 电容充电的电压变化量（单位：伏特，V）。通常是电源电压Vcc（例如从0V充电到5V，dV=5V）。dt: 电压上升时间（单位：秒，s）。指电源电压从初始值（通常是0V）上升到目标值Vcc所需的时间。这个时间取决于电源模块/PWM控制器本身的特性或外部软启动电路。
? 关键因素与深入说明
-
电压上升时间 (
dt) 至关重要：- 这是决定峰值电流大小的最关键因素。
dt越小（电压上升越快），峰值电流I_peak就越大。 dt通常由以下因素决定：- 电源模块/稳压器 (LDO, Buck, Boost等) 的内部设计： 很多电源芯片内置软启动电路 (
Soft-Start)，专门用于控制输出电压的上升斜率，从而限制启动电流。 - 外部软启动电路： 设计者可以在电源芯片的软启动引脚 (
SS/EN) 外接电容来控制dt。 - 输入电源的驱动能力： 如果输入电源（如实验室电源、电池）内阻很大或其输出电流被限流，可能会导致实际的
dt变长，从而降低实测的I_peak（即使理论计算值很大）。
- 电源模块/稳压器 (LDO, Buck, Boost等) 的内部设计： 很多电源芯片内置软启动电路 (
- 工程实践中，了解你使用的电源芯片的
dt（或软启动时间）是估算I_peak的前提。
- 这是决定峰值电流大小的最关键因素。
-
总等效电容 (
C):- 需要估算或测量连接到该电源网络上的所有电容之和。这包括：
- 明确焊接的电解电容、钽电容、陶瓷电容。
- 所有IC电源引脚上的本地去耦电容（通常是0.1uF, 0.01uF等）。
- IC芯片内部等效的输入电容（通常较小，但在多芯片系统中累加也不可忽视，需查芯片手册）。
- 电容并联时，总电容
C_total = C1 + C2 + C3 + ...。
- 需要估算或测量连接到该电源网络上的所有电容之和。这包括：
-
电容ESR的影响（更精确模型）：
- 电容的等效串联电阻 (
ESR) 会限制最大充电电流并产生压降。考虑ESR后，峰值电流的精确值会略低于C*dV/dt：I_peak_actual ≈ (dV) / (dt / C + ESR) ≈ (dV) / (ESR) (当 dt 非常小时) - 在电压上升时间
dt极短（如热插拔、无软启动）的情况下，ESR成为限制峰值电流的主要因素。此时I_peak趋近于dV / ESR_total（所有电容ESR的并联值）。 - 选用低ESR电容（如陶瓷电容）或并联多个电容以降低总ESR，会导致潜在浪涌电流更大，更需要软启动控制。
- 电容的等效串联电阻 (
-
多电压轨系统：
- 如果PCB上有多个不同的电源电压（如 12V, 5V, 3.3V, 1.8V），需要为每个电压轨分别计算其上电时的启动电流。
- 注意电压轨之间的时序关系（上电顺序）也可能影响总电流峰值（例如后级电压轨依赖前级电压轨启动时）。
? 工程设计步骤总结
- 确定目标电压轨的
dV： 通常是该电源的标称电压Vcc。 - 估算总等效电容
C： 统计该电压网络上所有电容的容值（包括IC等效电容）并求和。 - 确定电压上升时间
dt：- 优先查看电源芯片手册： 查找 软启动时间 (
Soft-Start Time) 或 输出电压上升时间 (Output Voltage Rise Time) 规格。这是最准确可靠的来源。 - 若无明确说明，需根据电源拓扑和设计估算（复杂，需经验）。
- 优先查看电源芯片手册： 查找 软启动时间 (
- 应用核心公式估算：
I_peak ≈ C * (dV / dt) - 考虑ESR（重要！）： 特别是在
dt很小或使用低ESR陶瓷电容时，估算I_peak_actual ≈ dV / (ESR_total)并与步骤4结果比较。取两者中较大者作为设计裕量考量。 - 考虑负载电流： 上述公式主要计算了电容充电电流。上电瞬间，负载芯片（如CPU、FPGA）本身也可能消耗显著的动态电流（尤其开始运行初始化代码时）。需查阅负载芯片手册的 启动电流 (
Start-up Current)、浪涌电流 (Inrush Current) 或最大工作电流 (Max Operating Current) 参数，并将其与电容充电电流相加，得到总启动峰值电流需求。I_peak_total ≈ I_peak_capacitor + I_peak_load。 - 验证电源能力：
- 确保为该系统供电的电源模块/稳压器的 最大输出电流/峰值电流能力 大于计算出的
I_peak_total，并留有足够安全裕量（通常20%-50%）。如果电源有限流功能，其限流值也必须大于I_peak_total。 - 确保输入电源（如墙插适配器、电池）能提供所需的峰值电流。
- 确保为该系统供电的电源模块/稳压器的 最大输出电流/峰值电流能力 大于计算出的
- 检查PCB走线和连接器：
- 计算大电流路径（特别是电源输入回路、稳压器到主电容回路）的走线电阻和连接器接触电阻。
- 确保这些电阻
R_trace上的压降I_peak * R_trace不会导致关键IC的电压低于其最低工作电压（尤其在上电瞬间）。
- 使用软启动：
- 强烈建议使用具有可控软启动功能的电源芯片或外部软启动电路。 这是控制启动电流、避免电源电压被拉垮、防止连接器打火、延长器件寿命的最有效方法。
- 软启动时间
t_ss的选择需要在I_peak要求和系统启动时间要求之间做权衡。增大t_ss能显著减小I_peak，但会延长系统完成上电复位的时间。
- 仿真与实测：
- 使用电路仿真工具（如SPICE）可以更精确地模拟上电过程。
- 最终必须使用电流探头（最好是带浪涌捕捉能力的示波器）进行实际测量 ?️，验证理论计算或仿真结果。实测值可能与理论计算有差异（受限于探头带宽、接地环路、实际ESR/ESL等因素）。
⚠️ 重要警告
- 反向电流（反向偏置）： 如果负载电路在电源上电前其输入端已经存在电压（例如热插拔场景、多电源轨时序错误），电流可能从负载倒灌回电源！这通常非常危险，需要加入防止反向电流的电路（如理想二极管控制器、背靠背MOSFET）。启动电流计算不涵盖这种情况。
- 电感负载： 如果电源路径上有串联电感（如π型滤波器、长导线电感），其上电瞬间
di/dt会产生感应电压尖峰（V = -L * di/dt）。这也需要关注，但启动电流计算核心仍是对电容充电。
? 总结公式与思路
- 最简化估算：
I_peak ≈ (总电容 C * 电源电压 Vcc) / 电压上升时间 t_rise - 关键设计点： 控制电压上升时间
t_rise(通过软启动) 和 降低总电容C(合理设计去耦) 是减小启动电流的主要手段。 - 精确设计核心： 查阅电源芯片的软启动时间规格和负载芯片的浪涌电流规格。
通过理解电容充电的本质 (I = C * dV/dt) 和关键影响因素（C, dV, dt, ESR, 负载电流），结合电源芯片规格和实测验证，才能准确计算并有效管理PCB的启动电流。?
