以下是一份详细的 微带线（Microstrip）PCB设计中文教程，包含关键概念、设计步骤和注意事项，适合初学者和工程师参考：
一、微带线基础概念
-
定义
- 微带线是一种PCB表层传输线，由一条导带（Signal Trace）和底层接地平面（Ground Plane）构成，中间由介质层（Dielectric）隔离。
- 用于传输高频信号（射频、微波、高速数字信号），阻抗通常为50Ω或75Ω。
-
核心参数
- 特性阻抗（Z₀）：由导带宽度（W）、介质厚度（H）、介电常数（εᵣ）、铜厚（T）决定。
- 有效介电常数（εₑff）：信号在微带线中传播时的等效介电常数。
- 损耗：包括导体损耗、介质损耗和辐射损耗。
二、微带线设计步骤
1. 确定设计参数
- 信号频率：决定是否需要阻抗控制（通常 > 50MHz 需考虑）。
- 阻抗目标值（如50Ω）。
- PCB板材参数：
- 介电常数（εᵣ，如FR4约为4.2-4.8，高频板材Rogers RO4350B为3.66）
- 介质厚度（H，通常0.2mm、0.5mm、1.0mm）
- 铜厚（T，常用1oz=35μm或0.5oz=17.5μm）
2. 计算导带宽度（W）
使用 阻抗计算公式 或 在线工具（如Saturn PCB Toolkit、EEWeb阻抗计算器）：
W ≈ [ (2H / π) × ln( 8H / Wₑff + 0.25Wₑff / H ) ] （近似公式）简化方法：
- FR4板材经验值（H=1.6mm，εᵣ=4.5，50Ω阻抗）：
- 表层微带线：W ≈ 3mm
- 内层带状线：W ≈ 0.3mm（需更细）
✅ 推荐工具：
3. PCB布局设计要点
- 接地平面：
- 导带正下方必须是完整接地层，避免分割或开槽。
- 接地层需通过过孔阵列连接多层板的地平面（降低回流路径阻抗）。
- 导带走向：
- 避免直角拐弯，使用45°斜角或圆弧走线（减少阻抗突变）。
- 关键信号线长度尽量短。
- 与其他信号间距：
- 保持 3×H 以上的间距（防止串扰）。
- 过孔处理：
- 高速信号换层时，附近增加接地过孔（Stitching Via）提供回流路径。
4. 避免常见错误
- ❌ 接地平面不连续（导致阻抗突变）。
- ❌ 微带线下方有电源层或信号层（应保证底层为地）。
- ❌ 未考虑铜厚和表面处理对阻抗的影响（如沉金、喷锡会增加铜厚）。
三、仿真与验证
-
使用EDA工具仿真：
- ADS（Keysight）：精确建模高频效应。
- Altium Designer：内置阻抗计算和信号完整性分析。
- HFSS（Ansys）：3D全波电磁场仿真。
-
TDR测量：
- 制板后使用时域反射计（TDR）实测阻抗，验证设计准确性。
四、加工注意事项
-
告知板厂阻抗要求：
- 在制板文件中标明阻抗控制线、目标值及层叠结构。
- 示例标注：
表层微带线 50Ω ±10%
-
板材选择：
- 高频应用优先选低损耗板材（如Rogers、Isola），FR4适用于<1GHz场景。
五、进阶技巧
- 共面波导（GCPW）：
- 在微带线两侧增加接地铜皮，通过接地过孔连接，可提升屏蔽性。
- 损耗控制：

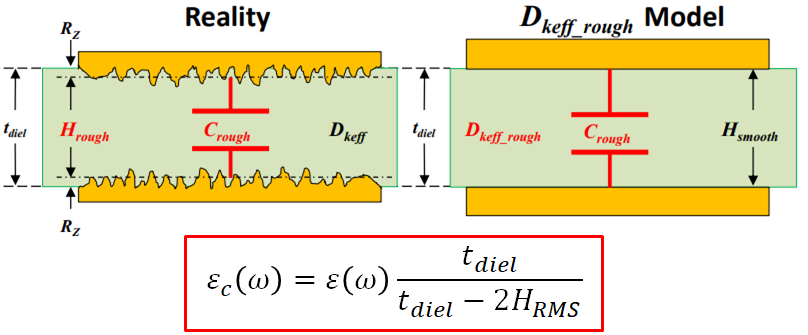

- 选用超低粗糙度铜箔（如HVLP）。
- 避免使用阻焊覆盖高频线（增大损耗）。
附：微带线阻抗速查表（FR4, H=1.6mm, εᵣ=4.5）
| 阻抗（Ω） | 导带宽度（mm） |
|---|---|
| 50 | 3.0 |
| 75 | 1.5 |
| 90 | 0.8 |
⚠️ 注：实际值需根据板材参数用工具校准。
掌握这些设计要点，您就能高效完成微带线PCB设计！遇到具体问题可结合仿真工具优化设计。
如何校正和减小由测试固件引起的误差

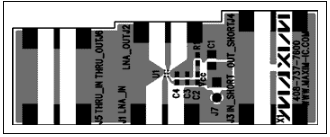

本篇应用笔记描述了在测量元器件S参数时，如何校正和减小由测试固件引起的误差。这里提到的固件由带有SMA连接器的微带线PCB组成。文中给出了基于MAX2648 5GHz低噪声放大器的实例。
