好的，关于数模转换器（ADC/DAC）的PCB设计，以下是一些关键的设计要点和注意事项（用中文表述）：
设计数模转换器（ADC/DAC）的PCB板是高性能混合信号设计中的关键环节。不良的PCB布局布线会严重劣化转换器的性能（如信噪比、有效位数、谐波失真等）。以下是设计和布局时需要重点关注的方面：
-
分区与布局是基础：
- 物理隔离： 将PCB板清晰地划分为模拟区域、数字区域和功率/电源区域。ADC/DAC芯片本身是混合信号器件，应将其放置在模拟区域和数字区域的交界处。
- 芯片方向： 尽量让ADC/DAC芯片的模拟引脚（如VIN+, VIN-, VREF, AGND）朝向模拟区域，数字引脚（如SCLK, SDATA, CS, DGND）朝向数字区域。
- 关键元件靠近：
- 将ADC/DAC的模拟电源去耦电容、参考电压源及其去耦电容、模拟输入端的滤波/调理电路（如RC滤波器、运放）尽可能靠近芯片的相应引脚放置。
- 将数字接口端的串联电阻/缓冲器靠近芯片的数字引脚放置。
- 敏感信号远离噪声源： 确保高频数字信号线（尤其是时钟线）、开关电源模块、数字IC、连接器等远离模拟输入线、参考电压走线和敏感的模拟电源走线。
-
地平面（Ground Plane）的处理至关重要：
- 统一的接地层： 强烈推荐使用完整的、连续的接地层（通常是内层） 作为整个系统的参考平面。这是控制回流路径和降低地环路阻抗的关键。
- 接地策略选择： 对于较高速或高精度系统：
- 混合接地平面（最常见）： 整个板子使用一个统一的地平面（GND Plane），但在布局上严格分离模拟和数字部分。在ADC/DAC芯片下方或附近进行分区（Split），模拟部分的地和数字部分的地在芯片下方通过狭窄的连接桥或磁珠/0欧电阻实现单点连接。模拟地（AGND） 和数字地（DGND） 引脚在这个单点连接在一起，并连接到统一的接地层。避免在板上大面积分割地平面形成地沟，这通常是坏主意。
- 分地平面仅在特定情况下： 对于非常低速或噪声环境极其恶劣且隔离要求极高的系统，或者使用多组隔离电源的系统，可能会考虑完全独立的模拟地和数字地平面。但这增加了复杂性和风险（如地弹），仅在充分理解并必要时采用。无论哪种策略，ADC/DAC芯片下方的地处理（通常是单点连接）都是核心。
- 避免地环路： 确保所有信号（模拟和数字）的回流路径尽可能短且直接，避免形成大的环路天线接收或辐射噪声。
- 接地引脚直接打过孔： ADC/DAC的AGND和DGND引脚应通过多个过孔尽可能短地连接到主接地层（通常是内层）。避免使用长引线连接接地引脚。
-
电源供电与去耦（Decoupling）是降噪关键：
- 电源分离： 尽可能使用独立的电源轨/稳压器为模拟部分（AVDD/AVCC）、数字部分（DVDD/DVCC）和参考电压（VREF）供电。至少要为模拟电源和数字电源提供独立的LC滤波网络。
- 就近、充分去耦：
- 在每个电源引脚（AVDD, DVDD, VREF等）旁放置多种容值的去耦电容（典型的组合如10uF钽/陶瓷 + 0.1uF陶瓷 + 0.01uF陶瓷），形成低阻抗路径到地，滤除不同频率的噪声。
- 电容必须紧贴芯片引脚放置！ 电容的接地端到芯片接地引脚（或接地过孔）的路径要极短。
- 对于高频或高精度ADC/DAC，有时需要在芯片背面（BGA封装）的正下方放置小容值（如100pF）的射频去耦电容。
- 电源走线宽度： 电源走线要足够宽，以减小阻抗和压降。必要时铺铜（Polygon Pour）来增加载流能力。
-
敏感信号布线（模拟输入、参考电压、时钟）：
- 模拟输入：
- 最短路径： 从信号源（如传感器、调理运放）到ADC输入端口的走线越短越好。
- 差分走线： 如果使用差分输入，必须严格按照等长、等距、紧耦合的原则进行差分对布线。优先使用内层走线（参考完整地平面）。
- 保护环（Guard Ring）： 对于极高精度或高阻抗模拟输入，可以在关键模拟走线周围布置接地的保护环（Guard Ring），隔离噪声耦合。保护环需通过多点过孔良好接地。
- 避免穿越分割区/数字区： 模拟输入线绝对避免穿过数字区域或跨越地平面分割槽。
- 参考电压（VREF）：
- 极其敏感！ 将VREF源及其滤波电容尽可能靠近ADC的VREF引脚。
- 独立、宽的走线或铺铜： VREF走线要尽量短、宽，最好在其下方有完整的地平面作为参考。避免在其附近走高速数字线。
- 充分去耦： 参考电压的去耦电容选择和放置要求与电源去耦一样严格。
- 时钟（CLK）：
- 高速时钟线是主要的噪声源。将其视为数字信号，但需特别注意减少对外辐射和对内耦合。
- 短、直、阻抗控制： 走线尽可能短、直，避免直角转弯（用45度或圆弧）。控制特征阻抗（通常50Ω）。
- 参考完整地平面： 时钟线下方必须有连续的地平面。
- 远离模拟区域和敏感信号： 绝对避免靠近模拟输入线、VREF线。
- 端接匹配： 如果传输线较长，考虑源端串联电阻匹配（通常33-100Ω）以减小反射。
- 数字信号线：
- 同样需要参考完整地平面。
- 对于高速数字接口（如SPI, LVDS, JESD204B），需要进行差分对布线和阻抗控制（查阅接口规范）。
- 保持数据线与时钟线的相对长度关系（必要时等长）。
- 避免数字信号线在模拟区域下方走线，反之亦然。
- 模拟输入：
-
其他注意事项：
- 过孔使用： 谨慎使用过孔，特别是对于高频信号，过孔会引入寄生电感和电容。避免在敏感模拟路径上随意堆放过孔。电源和地过孔需要足够数量以降低阻抗。
- 层叠设计： 多层板（至少4层）是高性能ADC/DAC设计的标准。典型的层叠（从上到下）可以是：信号层（顶层）-> 完整地层 -> 完整电源层/信号层 -> 信号层（底层）。确保关键信号层邻近完整的地平面层。
- 热管理： 大功率器件或高速ADC/DAC可能发热，考虑散热焊盘（Exposed Pad）、散热过孔（Thermal Via Array）和可能的散热器。
- 阅读并遵守数据手册： 这是最重要的一点！ 每个ADC/DAC芯片的厂商都会在数据手册和应用笔记中提供详细的Layout指南和示例。务必仔细研读并严格遵守这些针对特定器件的建议。
总结：
设计ADC/DAC的PCB核心在于精心分区布局、严格控制接地（强调单点连接和完整参考平面）、充分就近去耦、隔离噪声源（特别是高速数字信号）、保护敏感模拟路径（输入、参考）。 良好的PCB设计是发挥ADC/DAC芯片标称性能的前提条件。务必参考芯片厂商提供的具体设计指南。
设计完成后，利用PCB设计软件的DRC（设计规则检查）工具检查，并仔细进行人工走线审查。如果可能，制作原型板并进行实际测试（静态参数测试、动态参数测试如FFT分析）来验证设计效果。
数模转换器是什么
数模转换器，又称D/A转换器，简称DAC，它是把数字量转变成模拟的器件。D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。模数转换器中一般都要用到数模转换器，模数转换器
daitz
2021-07-26 06:44:38
详细介绍数模转换器的误差来源以及数模转换器的两大应用
本文中，小编将对数模转换器的误差来源以及数模转换器的两大应用予以介绍，如果你想对数模转换器的详细情况有所认识，或者想要增进对数模转换器的了解程度，不妨请看以下内容哦。
2021-04-15 17:22:43
介绍DAC数模转换器以及DMA的使用
对于STM32的ADC模数转换器的介绍以及配置在文章《STM32单片机（六）. 传感器的使用》中已经详细介绍，在本章节中主要介绍DAC数模转换器以及DMA的使用。1、DAC转换1.1 数模转换器
shbaoyan
2021-08-12 07:16:38
求一种低功耗数模转换器AD7846的设计方案
低功耗数模转换器AD7846的硬件设计低功耗数模转换器AD7846的软件设计设计数模转换器AD7846应注意哪些问题？
yunhanuser
2021-04-23 06:08:20
如何设计16位高速数模转换器（DAC）？
16位400M DAC的系统构架结构框图是如何的？高速数模转换器校准电路设计原理是什么？方案整体测试结果和电路是什么情况？
lulfu826
2021-04-06 09:21:51
数模转换器MAX5558资料推荐
数模转换器MAX5558资料下载内容包括：MAX5558功能和特点MAX5558引脚功能MAX5558内部方框图MAX5558典型应用电路
迷你洼哇
2021-03-24 06:22:09
总结DAC——数模转换器
#来自学渣的问候这个是一个学完之后的总结DAC——数模转换器，将数字信号转换成模拟信号（电压、电流）。模拟信号：信号的频率、幅值、相位随时间连续变化。在一定时间内，任意取值都能得到一个瞬间的数量
youyoulan
2021-07-26 07:18:48

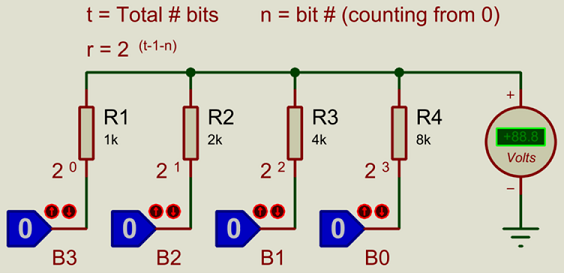

用Proteus告诉你什么是数模转换器？
数模转换器（DAC）将数字（用于计算机，如微控制器）转换为模拟电压。它们与模数转换器（ADC）相反。数模转换器（DAC）有两种主要类型：二进制加权和R-2R
2023-07-19 15:03:31
数模转换器的转换精度与什么因素有关
数模转换器又称D/A转换器，简称DAC，它是把数字量转变成模拟的器件。D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。模数转换器中一般都要用到数模转换器，模数转换器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。
2023-02-14 14:09:07
AD9142BCPZ数模转换器
AD9142BCPZ数模转换器产品介绍AD9142BCPZ询价热线AD9142BCPZ现货AD9142BCPZ代理李先生 深圳市首质诚科技有限公司, AD9142BCPZ是一款双通道、16位、高动态
李飞1
2019-05-13 10:05:16
数模转换器LTC2621资料推荐
数模转换器LTC2621资料下载内容主要介绍了：LTC2621功能和特点LTC2621引脚功能LTC2621内部方框图LTC2621典型应用电路LTC2621电气参数
南中南
2021-03-24 07:14:40

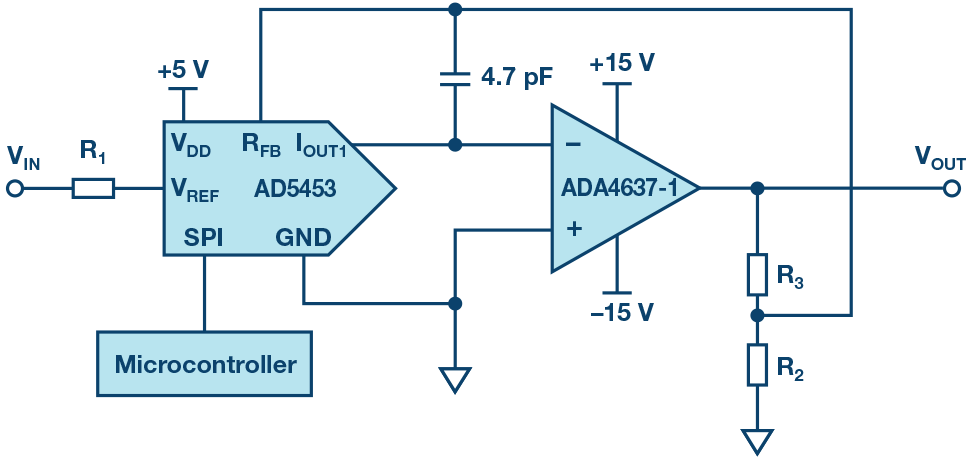

如何使用乘法数模转换器
