有刷直流电机（Brushed DC Motor）是一种结构相对简单且常见的直流电机，其工作原理基于电磁感应定律和载流导体在磁场中受力的原理（安培力），核心在于通过机械换向器（电刷和换向片）自动切换转子线圈中的电流方向，从而维持转子持续向一个方向旋转。
以下是其工作原理的详细解释：
1. 核心组成部分：
- 定子 (Stator): 通常由永磁体（天然磁铁，如铁氧体、钕铁硼）或电磁铁（绕有线圈的铁芯）构成，提供固定的、方向不变的静态磁场 (N极和S极)。
- 转子 (Rotor / Armature): 由铁芯、绕组线圈（通常绕在铁芯槽中）和换向器组成。绕组线圈是转子电流的通道。
- 换向器 (Commutator): 安装在转子轴上，由相互绝缘的换向片（通常是铜片）组成，形状像圆柱形的分段环。一个换向片连接转子线圈的一端。
- 电刷 (Brushes): 通常是碳或石墨制成的小块，固定在电机外壳上。它们在弹簧压力下与旋转的换向器表面保持接触，将外部直流电源连接到旋转的转子绕组。
2. 工作原理过程（电磁转矩的产生与换向）：
-
步骤 1: 通电与初始受力
- 当外部直流电源通过电刷施加到电机上时，电流（例如，正极->电刷A->换向片1->线圈边a->线圈边b->换向片2->电刷B->负极）流入转子线圈。
- 转子线圈的两个有效边（在磁场中的导体段a和b）成为载流导体。
- 根据安培定律（左手定则：磁场穿过手心，四指指向电流方向，拇指指向受力方向），每个线圈边都会在定子磁场中受到电磁力（安培力）的作用。这两个力大小相等、方向相反，但作用在转子的不同位置上（一个在左侧，一个在右侧），从而形成一个合力矩（电磁转矩），驱动转子开始旋转。
-
步骤 2: 旋转与临界换向点
- 转子在电磁转矩作用下开始旋转。
- 当转子旋转到某个角度（比如接近90°或180°，具体角度取决于线圈对数）时，原本与电源正极连接的电刷A滑离换向片1，开始与换向片2接触；同时，原本与电源负极连接的电刷B滑离换向片2，开始与换向片1接触。
- 关键点： 在电刷从一个换向片切换到相邻换向片的瞬间，连接到该线圈的电流方向被强制切换。在旋转前，线圈边a（靠近N极）电流朝外，边b（靠近S极）电流朝里，受力驱动转子顺时针转动。换向后，边a电流变为朝里，边b电流变为朝外。
-
步骤 3: 换向完成与连续转矩
- 切换电流方向后，原本靠近定子N极的线圈边a现在变成了电流朝里。根据左手定则，它受到的力仍然向前推动转子。原本靠近S极的边b电流朝外，受到的力也仍然向前推动转子。
- 也就是说，在换向的瞬间，虽然线圈电流方向改变了，但由于它转到了磁场中的相对位置也变了（旋转了180°电角度），根据左手定则计算出的电磁力方向仍然驱动转子按原来的方向（如顺时针）旋转。这个维持转子持续向一个方向旋转的关键过程就叫做换向 (Commutation)。
-
步骤 4: 持续旋转
- 随着转子不断旋转，电刷和换向片持续重复接触-切换的动作。每次绕组线圈在物理上转半圈（电角度180°），它连接到电源正极和负极的引线就通过换向器和电刷自动交换一次。这确保了处于定子磁场特定极性下的线圈边，其电流方向总是能够产生驱动转子朝同一个方向旋转的电磁力（电磁转矩）。
- 只要外部直流电源持续供电，这个旋转过程就会一直持续下去。
总结来说，有刷直流电机的工作原理是：
- 电流通过电刷和换向器流入转子绕组。
- 载流的转子绕组导体在定子的恒定磁场中受到安培力（电磁力）作用。
- 这些力产生电磁转矩，使转子开始旋转。
- 转子旋转时，换向器和固定电刷不断改变绕组导体中的电流方向。关键在于，换向发生的时机设计保证了，无论转子转到哪个角度，处于磁场特定极性的线圈边内的电流方向，总是能使它受到的安培力指向同一个旋转方向。
- 这种电流方向的自动切换（换向）维持了持续的、方向恒定的电磁转矩，驱动电机连续旋转。
优点：
- 结构相对简单，成本低。
- 控制简单：改变电源电压即可直接调节转速和转矩（电压升高，转速增大）。
- 有自启动能力（接通直流电就能转）。
- 启动转矩大。
缺点：
- 电刷和换向器存在机械摩擦，导致磨损，需要定期维护或更换电刷，寿命相对较短。
- 换向过程中会产生火花（尤其在高速、重载、电压突变时），存在安全隐患和电磁干扰。
- 摩擦损耗降低了效率。
- 转速上限受电刷和换向器机械结构限制。
- 不适合高速、高精度、免维护等场合。
尽管存在缺点，由于其简单的结构和控制方式，有刷直流电机仍然在电动工具、玩具、家用电器、汽车附件（如窗升降器、风扇）、低成本的工业驱动等众多领域广泛应用。
有刷直流电机的工作原理及主要构成

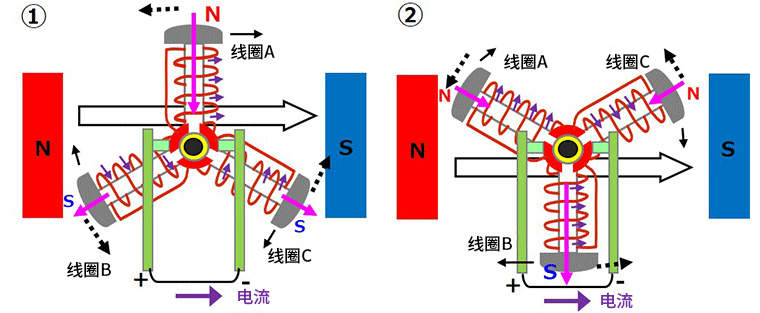

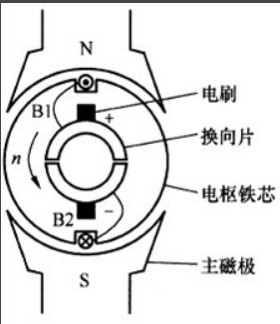

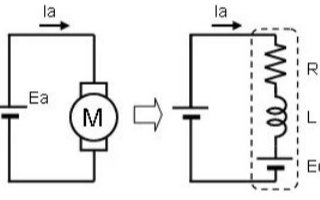

有刷直流电机的工作原理图如图所示。在有刷直流电机的固定部分有磁铁，这里称作主磁极;固定部分还有电刷。转动部分有环形铁芯和绕在环形铁芯上的绕组。
