在 PCB 设计软件中更改工作区原点（通常称为设置用户原点或移动原点）是常见操作。下面是具体步骤（适用于大多数主流 PCB 设计软件，如 Altium Designer、KiCad、Cadence Allegro/OrCAD、PADS 等）：
核心操作步骤：
-
定位“设置原点”命令：
- 查找菜单栏： 通常在
编辑、工具或放置菜单下寻找类似原点的子菜单。 - 右键菜单： 在工作区空白处右键单击，查找类似
设置原点、放置原点或移动原点的选项。 - 工具栏/面板图标： 留意工具栏上是否有类似“十字准线”、“标尺”或明确写着“原点”的图标。
- 快捷键： 很多软件有默认快捷键（例如
E, O, S或Ctrl+Shift+O），可以在软件的快捷键设置中搜索“Origin”或“Set Origin”查找。
- 查找菜单栏： 通常在
-
执行设置原点命令：
- 找到命令后点击它。此时鼠标光标通常会变成一个十字准线或类似标识。
-
选择新的原点位置：
- 精确指定： 将鼠标移动到 PCB 工作区内你希望设置为新原点 (0, 0) 的位置。
- 捕捉点： 如果需要精确对齐（例如某个元件的焊盘中心、板框角点、过孔中心等），务必开启捕捉功能（如 Snap to Grid, Snap to Object/Pads/Vias 等）。将鼠标靠近目标点，光标会自动吸附上去。
- 确认位置： 将光标移动到精确的目标点后，单击左键确认。
-
验证原点是否更改成功：
- 查看坐标显示： 通常软件窗口底部状态栏会实时显示当前光标位置的坐标。将光标移动到刚刚设置的原点位置，检查坐标是否显示为
(0, 0)或(0mil, 0mil)/(0mm, 0mm)。 - 移动元件/对象： 选中一个元件或对象，查看其属性或状态栏中显示的坐标值，相对新原点的坐标是否合理。
- 查看标尺： 如果工作区显示标尺，检查标尺的零点是否已移动到新位置。
- 查看坐标显示： 通常软件窗口底部状态栏会实时显示当前光标位置的坐标。将光标移动到刚刚设置的原点位置，检查坐标是否显示为
主流软件中的具体操作（补充）：
- Altium Designer:
- 菜单:
编辑 (Edit)->原点 (Origin)->设置 (Set) - 快捷键（常用）:
E->O->S(依次按键) - 确认后光标变成十字，移动到目标位置点击左键。
- 菜单:
- KiCad:
- Pcbnew (PCB 编辑器):
- 右键菜单：在空白处单击右键 ->
放置原点。 - 图标：工具栏上通常有一个带有“十”字和“0”的图标
(0)。 - 快捷键：
Shift + O。 确认后光标变成十字，移动到目标位置点击左键。
- 右键菜单：在空白处单击右键 ->
- Pcbnew (PCB 编辑器):
- Cadence Allegro:
- 菜单:
Setup->Change Drawing Origin - 命令窗口: 输入
x 0 0(这会将原点移动到当前光标位置) - 操作说明： 执行命令后，需要在命令窗口或 Options 面板输入新的原点坐标，或者通过鼠标点击（结合捕捉）来指定位置。确认方式可能需按回车或点击右键选择完成。
- 菜单:
- PADS Layout (Mentor Xpedition / Siemens PADS):
- 菜单:
工具 (Tools)->选项 (Options)->全局 (Global)标签页 ->原点 (Origin)区域 ->设置原点 (Set Origin)按钮。 - 点击按钮后，在工作区目标位置单击左键设置。
- 状态栏原点坐标： 也可以直接在状态栏左下角的坐标显示框（通常显示当前光标坐标）中，双击该坐标框，然后在弹出的窗口中输入
0, 0并确定，这会将当前原点移动到光标所在位置（即光标当前位置变为0,0）。
- 菜单:
重要注意事项：
- 捕捉功能： 设置原点时强烈建议开启网格捕捉（Snap to Grid）和对象捕捉（Snap to Object/Pads/Vias等），以确保原点设置在精确的点上（如特定焊盘中心、板角、定位孔中心等）。关闭捕捉可能会导致原点设置位置出现微小偏差。
- 撤销操作： 如果不小心设错了原点位置，立即使用
Ctrl + Z撤销设置原点操作是最快捷的恢复方法。 - 坐标系变化： 设置新原点后，工作区中所有对象的坐标值都会相对于新原点重新计算。例如，原来在
(100, 100)的元件，在新原点移动到(50, 50)后，该元件的坐标会变成(50, 50)。 - 机械定位： 设置的原点通常是用于设计参考和元器件定位的“用户原点”，它与 PCB 板的物理制造原点（如铣床或光绘机的定位点）一般是不同的概念。制造原点通常在 Gerber/CAM 输出阶段单独指定（通常在板角或定位孔）。
- 目的： 更改原点常用于：
- 将原点移动到 PCB 板的某个机械角点（方便与结构图对齐）。
- 将原点移动到拼板的中心或特定位置（便于阵列复制）。
- 将原点移动到某个关键元器件下方（便于围绕该器件布局布线）。
- 满足特定设计规范或制造要求。
选择最适合你当前设计需要的位置，并使用捕捉功能精确设置即可。
pcb设计中如何设置坐标原点
在PCB设计中，坐标原点是一个非常重要的概念，它决定了PCB布局的起始位置和方向。 一、坐标原点的定义 坐标原点的概念 在PCB设计中，坐标原点是一个参考点，用于确定PCB布局的起始位置和方向。坐标
2024-09-02 14:45:00
Pads输出器件坐标文件时，如何更改器件坐标精度
相信对于用pads软件的工程师么，在完成PCB设计的时候都需要输出生产文件给板厂和贴片厂，今天我们需要给大家介绍的是如何在在pads软件上面输出器件坐标文件以及如何更改器件坐标文件的精度。 首先我们
2023-08-10 07:45:02

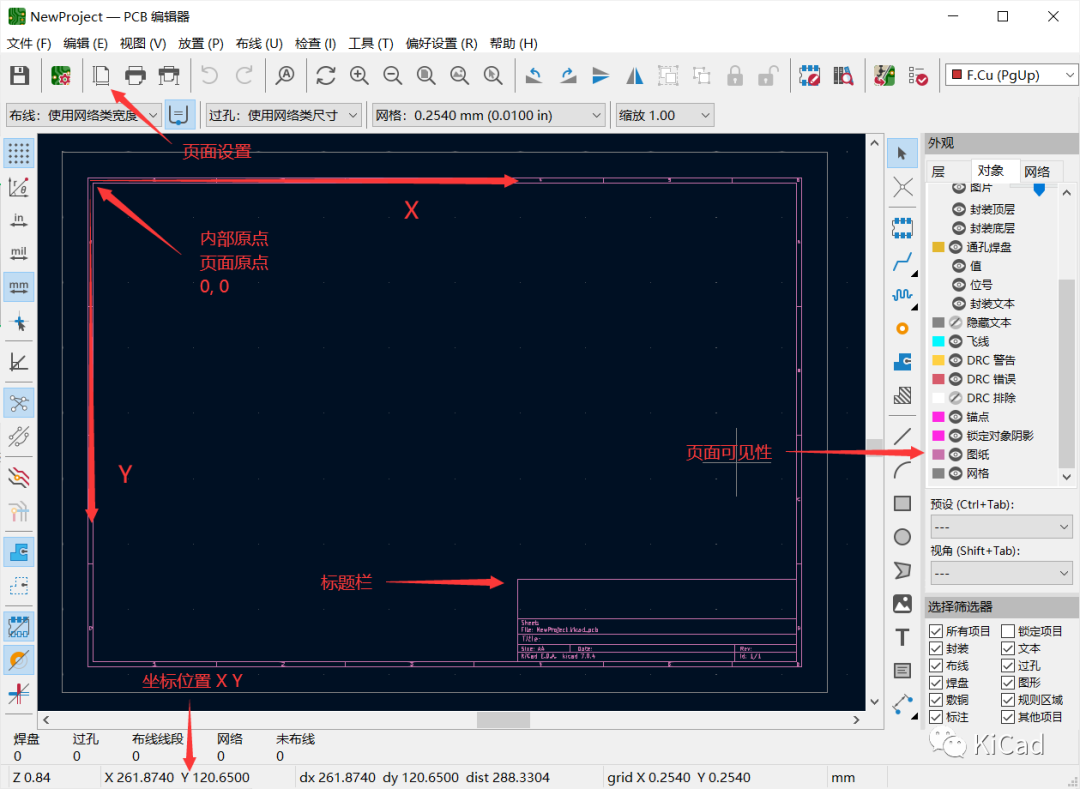

KiCad PCB中原点的设置与使用
