在 Altium Designer (AD) 中 PCB 器件无法移动，通常有以下几种原因和解决方法，请按顺序检查：
-
器件被锁定 (Locked):
- 原因: 这是最常见的原因。器件属性中的
Locked选项被勾选。 - 解决方法:
- 选中无法移动的器件。
- 按
F11打开 Properties 面板。 - 在 Properties 面板中找到 Component 部分。
- 取消勾选 Locked 复选框。
- 现在应该可以移动器件了。
- 原因: 这是最常见的原因。器件属性中的
-
未正确选中器件:
- 原因: 你可能选中了器件上的某个部分（如丝印、焊盘）而不是整个器件，或者选择过滤器未启用器件选择。
- 解决方法:
- 确保在 PCB 编辑器的右下角 Panels > PCB 或直接按
F12打开 PCB 面板。 - 在 PCB 面板顶部的下拉菜单中选择 Components。
- 在列表中查找并点击你需要移动的器件名称。这样能确保精确选中整个器件。
- 或者，尝试在视图空白处单击取消所有选择，然后按住
Ctrl键再单击器件中心位置（通常是参考点或焊盘密集处），这通常更容易选中整个器件实体。
- 确保在 PCB 编辑器的右下角 Panels > PCB 或直接按
-
选择过滤器关闭了器件选择:
- 原因: AD 的选择过滤器限制了可被选中的对象类型。
- 解决方法:
- 按快捷键
Ctrl+D或菜单 View > Desktops Layouts > Default (确保在 PCB 视图)。 - 在左侧或右侧的 Properties 面板中（或按
F11打开），找到 Selection Filter 部分。 - 确保 Components 选项是被勾选启用的（通常是绿色的 ✓）。同时检查
Locked Objects是否被过滤掉了（如果器件被锁定，且这里过滤了锁定的对象，也将无法选中）。确保过滤设置允许你选择目标对象。
- 按快捷键
-
器件所在层被锁定或不可见:
- 原因: 如果器件所在的物理层（如 Top Layer, Bottom Layer）或丝印层（Top Overlay, Bottom Overlay）被锁定或设置为不可见，会导致无法选中或移动。
- 解决方法:
- 按快捷键
L打开 View Configuration 面板。 - 在 Layers & Colors 标签页下：
- 检查器件所在的 Signal Layers (Top/Bottom) 和 Silkscreen Layers (Top/Bottom Overlay) 是否可见（眼睛图标是睁开的）。
- 检查这些层是否被锁定（锁图标是打开的）。如果层被锁定，该层上所有对象都无法编辑。
- 确保所需层可见且未锁定。
- 按快捷键
-
处于特殊编辑模式:
- 原因: 不小心激活了某些编辑模式，如 3D 模式 (
3) 或禁止移动模式 (可能是自定义快捷键冲突)。 - 解决方法:
- 尝试按数字键
2确保回到标准的 2D 布局模式。 - 尝试按
Esc键退出任何可能的当前命令状态。 - 尝试切换到另一个工具（比如放置走线
P->T），然后再按Esc退出，看是否恢复正常选择状态。
- 尝试按数字键
- 原因: 不小心激活了某些编辑模式，如 3D 模式 (
-
视图缩放问题 (罕见):
- 原因: 视图缩放比例极大时，鼠标移动的微小距离可能不足以触发器件的实际移动（视觉上感觉没动）。
- 解决方法: 适当缩小视图 (
PageDown键)，再进行移动操作试试。
-
软件临时故障:
- 原因: AD 偶尔可能出现临时卡顿或小故障。
- 解决方法:
- 强制刷新：按
End键刷新屏幕。 - 保存当前工作 (
Ctrl+S)。 - 尝试关闭当前 PCB 文档再重新打开。
- 如果问题持续，重启 Altium Designer。
- 强制刷新：按
排查顺序建议：
- 优先尝试 按住
Ctrl键单击器件 确保选中。 - 立即检查 Properties 面板 (
F11) 中的 Locked 属性。 - 检查 PCB 面板 (
F12> Components) 选中器件并查看锁定状态。 - 检查 选择过滤器 (Properties 面板或右下角 PCB 面板)。
- 检查 层设置 (
L) 的可见性和锁定状态。 - 确认在 2D 模式 (
2)。 - 尝试 刷新 (
End) 或重启文档/软件。
按照以上步骤逐一检查，基本都能解决 PCB 器件无法移动的问题，最常见的是前两个原因（锁定和未正确选中）。
请问在画pcb时不能移动原件该怎么办？

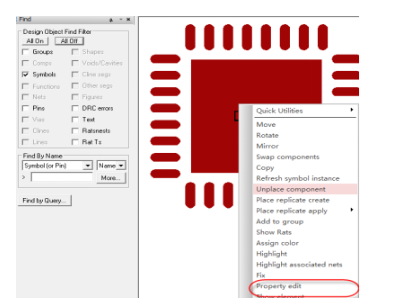

最近开始学习画pcb，突然发现不能移动原件。选定原件之后，鼠标箭头跑到板子区域外面，元件也是自动跑出去。不知道有人遇到过这种问题没？不知道怎么就解决！！
