pcb板技术条件规范

分享:

好的,这是一份通用型的PCB技术条件规范(中文版)框架及核心内容要点。实际应用中需根据具体产品类型、应用场景、可靠性要求、成本预算等进行细化和调整。

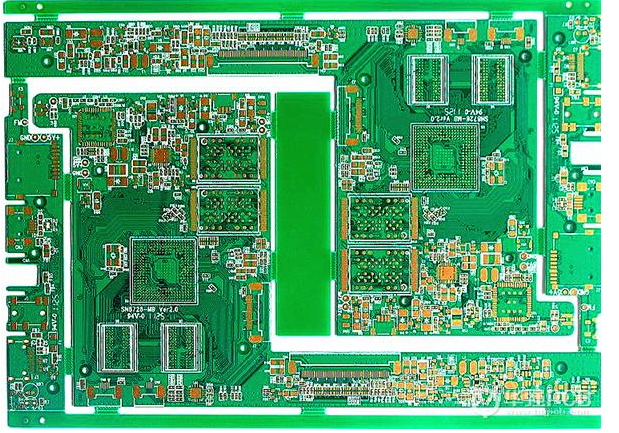

PCB 技术条件规范 (Technical Specification for Printed Circuit Board)

1. 概述 (General)

  • 本规范规定了 [产品名称/项目编号] 所用印刷电路板的设计、材料、制造、检验、测试及交付等方面的技术要求。
  • 本规范适用于 [供应商名称] 为 [公司名称] 供应的所有相关PCB。
  • 本规范旨在确保PCB满足设计功能、电气性能、机械强度、环境适应性和长期可靠性要求。

2. 引用标准 (Reference Standards)

  • IPC标准 (首选):
    • IPC-6011: 印制板通用性能规范
    • IPC-6012: 刚性印制板的鉴定及性能规范 (选择适用等级:Class 1/2/3/A)
    • IPC-A-600: 印制板的可接受性 (验收标准)
    • IPC-2221A/B: 印制板设计通用标准
    • IPC-SM-840: 永久性阻焊膜的鉴定及性能规范 (选择等级 T 或 H)
    • IPC-4101: 刚性及多层印制板用基材规范 (指定具体代号,如 FR-4 需指定 /126, /129 等)
    • IPC-4552/4553/4554/4556: 化学镀镍浸金/沉银/沉锡/有机可焊性保护剂规范
    • IPC-TM-650: 测试方法手册 (包含各种测试方法)
  • 其他可能的标准:
    • IEC 相关标准
    • UL 认证要求 (如需, 如 UL94 V-0 阻燃等级)
    • ISO 9001 / IATF 16949 (质量管理体系要求 - 如果适用)
    • 客户特定标准或规格书

3. 基础要求 (Basic Requirements)

  • 类型 (Type): 单面板 (Single Sided), 双面板 (Double Sided), 多层板 (Multilayer - 明确层数)。
  • 结构 (Construction):
    • 层压结构图 (Stackup Diagram - 必须提供详细叠层信息)。
    • 各层铜厚 (Finished Copper Weight): 如 内层 1oz (35μm), 外层 1oz 基铜 + Plating (最终约 1.4-2 mil)。
    • 基材厚度 (Core Thickness) 和 半固化片 (Prepreg) 类型/数量。
    • 成品板厚 (Finished Board Thickness): [X.X] mm ± [公差] mm。
    • 芯板材料型号 (Core Material Grade): 按 IPC-4101 指定代号 (如 FR-4, High Tg FR-4, Rogers, 铝基等)。
  • 尺寸 (Dimensions):
    • 外形尺寸 (Outline Dimension): 长 [X] mm ± [公差] mm, 宽 [Y] mm ± [公差] mm。提供精确的机械图纸 (包含所有定位孔、槽、切口)。
    • 板厚公差 (Thickness Tolerance)。
    • 翘曲度 (Warp and Twist): 最大允许值 (通常按 IPC-6012 规定,如 Class 2: ≤ 0.75% 或 ≤ 1.5%)。
  • 阻燃等级 (Flammability Rating): 满足 UL 94 V-0 (或其他等级)。

4. 材料要求 (Material Requirements)

  • 基材 (Base Material):
    • 类型 (Type): 指定品牌或满足 IPC-4101 /XX 性能要求的材料 (如 FR-4, High Tg FR-4 ≥ 170°C, Rogers 4350B 等)。
    • 玻璃化转变温度 (Tg): ≥ [XXX] °C (必须明确)。
    • 分解温度 (Td): ≥ [XXX] °C (推荐)。
    • 热膨胀系数 (CTE): Z轴 CTE (50-260°C) ≤ [XX] ppm/°C (对高可靠性应用重要)。
    • 介电常数 (Dk) 和 损耗因子 (Df): 在 [频率] GHz 下要求 Dk=X.X±X, Df≤X.XXX (对高速高频板重要)。
  • 铜箔 (Copper Foil):
    • 类型 (Type): 标准电解铜箔 (STD-E) 或 反转处理铜箔 (RTF) 或 压延铜箔 (Rolled) - 根据需要选择。
    • 厚度 (Thickness): 按 3.2 规定。
  • 半固化片 (Prepreg): 类型、数量、树脂含量 (RC%) 需符合层压结构图要求,确保填胶充分。
  • 阻焊油墨 (Solder Mask):
    • 类型 (Type): 液态感光油墨 (LPI), 满足 IPC-SM-840 等级 [T (Standard) 或 H (High Reliability)]。指定颜色 (常用绿色、黑色、白色、蓝色等)。
    • 厚度 (Thickness): 焊盘上最小厚度 ≥ [X] μm, 基材上最小厚度 ≥ [Y] μm (常用 10-25μm)。
    • 性能 (Performance): 耐热性、绝缘性、附着力、硬度、耐化学性等符合标准。
  • 表面处理 (Surface Finish - 非常重要,根据需求选择):
    • 类型 (Type): 化镍浸金 (ENIG - IPC-4552), 沉锡 (Immersion Tin - IPC-4554), 沉银 (Immersion Silver - IPC-4553), 有机可焊性保护剂 (OSP - IPC-4551), 喷锡 (HASL - Lead-Free), 电镀硬金 (Hard Gold - 指定区域厚度), 沉金+镀金 (ENEPIG) 等。
    • 厚度 (Thickness):
      • ENIG: Ni: [3-6] μm, Au: [0.05-0.15] μm (必须明确范围)。
      • Imm Tin: > [1.0] μm.
      • Imm Silver: > [0.1] μm.
      • OSP: 符合 IPC 要求,确保可焊性。
      • HASL (无铅): 平整度要求,焊盘上锡厚范围。
    • 其他要求: 孔隙率 (ENIG)、可焊性测试 (所有)、存储条件及有效期 (OSP)。
  • 丝印油墨 (Legend/Silkscreen):
    • 类型 (Type): 白色或其他颜色环氧树脂油墨 (常用)。
    • 要求 (Requirements): 清晰度、附着力和耐溶剂性。

5. 设计与制造要求 (Design and Fabrication Requirements)

  • 最小线宽/线距 (Minimum Trace Width/Space): [X] mil / [X] mil (内外层需分开指定)。必须与设计文件一致。
  • 最小钻孔孔径 (Minimum Drill Hole Size): [X] mm (考虑成品孔 PTH 或 NPTH)。
  • 最小环宽 (Minimum Annular Ring): PTH 孔: 外层 [X] mil, 内层 [Y] mil (必须满足,影响可靠性)。
  • 孔铜厚度 (Plated Through Hole Copper Thickness): 平均厚度 ≥ [20/25] μm (IPC Class 2/3),最小厚度 ≥ [18/20] μm (IPC Class 2/3)。这是关键可靠性指标!
  • 孔壁质量 (Hole Wall Quality): 无钉头、无分层、无树脂腻污 (Resin Smear - 必须做去腻污处理 Desmear)、无钻污。
  • 阻焊开窗 (Solder Mask Clearance/Registration):
    • 阻焊开窗比焊盘单边大 [X] mil (SMD 焊盘), 或按 Gerber 文件。
    • 与线路/焊盘的偏移公差 ≤ [X] mil。
    • 无阻焊上焊盘 (除非特殊设计),焊盘上无异物。
  • 阻抗控制 (Impedance Control - 如要求):
    • 指定需阻抗控制的网络 (Net) 及目标值 (如 50Ω, 90Ω, 100Ω 差分)。
    • 提供阻抗计算模型 (叠层、线宽、线距、介质厚度、介电常数)。
    • 公差: ± [10%] (常用)。
    • 测试报告 (TDR 报告) 或制程能力认证报告 (CPK) 需随板交付。
  • 翘曲控制 (Warpage Control): 符合 IPC-6012 规定的翘曲度要求 (见 3.2)。
  • 清洁度要求 (Cleanliness Requirements): 离子污染度 (Ionic Contamination) ≤ [1.56] μg/cm² NaCl 当量 (常用 IPC Class 2 要求)。需提供清洗后测试报告 (如 ROSE Test)。
  • 金手指 (Gold Fingers - 如适用):
    • 镀层 (Plating): 硬金 (Hard Gold), 厚度 [X] μ" (微英寸, 如 10-30 μ")。
    • 斜边 (Bevel): 角度 [XX]° ± [公差]。

6. 检验与测试 (Inspection and Testing)

  • 供应商过程检验 (Supplier In-Process Inspection): 供应商需按 IPC-A-600 和本规范进行全程检验。
  • 出货前最终检验 (Final Inspection Before Shipment):
    • 外观检查 (Visual Inspection): 100% 按 IPC-A-600 [指定Class] 进行目检。检查项目包括但不限于:开路、短路、划伤、凹坑、异物、阻焊不良、丝印不良、孔破、孔偏、爆孔、分层、白斑、织纹显露、铜箔起皱、锡面不良、金面不良、尺寸等。
    • 电气测试 (Electrical Test):
      • 开短路测试 (Continuity & Isolation Test): 100% 飞针测试 (Flying Probe) 或 通用网格测试 (Fixture Test)。测试覆盖率 ≥ 98% (或按 Gerber 文件要求)。
      • 阻抗测试 (Impedance Test - 如要求):抽样或指定网络进行测试并提供报告。
    • 可靠性测试 (Reliability Testing - 根据要求及抽样计划):
      • 热应力测试 (Thermal Stress Test): 模拟回流焊 (如 288°C, 10 sec, 3次),按 IPC-TM-650 2.6.8 或 2.6.7 (Solder Float)。必须通过,无爆板、分层、孔壁断裂等。
      • 可焊性测试 (Solderability Test): 按 IPC-J-STD-003 / IPC-TM-650 2.4.14。必须通过。
      • 切片分析 (Microsectioning): 按 IPC-TM-650 2.1.1。检查孔铜厚度、环宽、层间对准、内层铜厚、树脂腻污等。抽样数量 ([X] 板 / [Y] 孔)。
      • 离子污染度测试 (Ionic Contamination Test): 按 IPC-TM-650 2.3.25 (ROSE Test)。抽样测试或批测试报告。
      • 其它: 如有特殊要求 (如高压测试、热循环测试、CAF 测试等)。
  • 报告要求 (Reporting Requirements): 供应商需随货提供完整的检验和测试报告 (COC/COQ),包括但不限于:
    • 层压结构图确认
    • 原材料批次信息 (MLB)
    • 电气测试报告 (含覆盖率、开路/短路列表)
    • 阻抗测试报告 (如要求)
    • 孔铜切片报告 (含照片)
    • 热应力测试报告
    • 可焊性测试报告
    • 离子污染度测试报告
    • 外观检查报告 (可汇总统计缺陷类型数量)
    • 表面处理厚度测试报告
    • 符合 IPC-6012 和本规范的声明

7. 标识与包装 (Marking and Packaging)

  • 板面标识 (Board Marking):
    • 丝印层需包含: 制造商标识/Logo, 料号 (Part Number), 版本号 (Revision), 周期号/生产批号 (Date Code/Lot Code), UL 认证标志 (如适用)。
    • 永久性标识 (蚀刻或激光雕刻): 料号和版本号 (推荐)。
  • 包装 (Packaging):
    • 真空防潮包装 (Vacuum Sealed Moisture Barrier Bag): 每包板数量合理,避免重压和摩擦。包装袋需符合 IPC/JEDEC J-STD-033 要求 (防潮、抗静电)。
    • 干燥剂 (Desiccant): 足量并符合标准。
    • 湿度指示卡 (HIC): 10% / 20% / 30% / 40% 点。
    • 外包装箱 (Outer Carton): 坚固,防压防潮,标识清晰 (料号、版本、数量、生产日期、湿敏等级 MSL)。
    • 湿敏等级 (Moisture Sensitivity Level - MSL): 根据基材和工艺确定 (常用 MSL 2 或 3),并在包装上清晰标注。开封后必须在规定时间内完成焊接 (根据 MSL)。

8. 交付要求 (Delivery Requirements)

  • 交货地点 (Delivery Location): [指定地址]
  • 交货方式 (Delivery Method): [指定方式]
  • 交货周期 (Lead Time): [X] 天/周 (从订单确认、资料齐备起算)
  • 最小订单量 (Minimum Order Quantity - MOQ): [X ] pcs
  • 包装规格 (Packing Specification): 每箱数量

9. 文件要求 (Documentation Requirements)

  • 必备文件 (Required for Fabrication):
    • Gerber 文件 (RS-274X 格式): 包含所有层 (铜层、阻焊层、丝印层、钻孔层、外形层等)。
    • 钻孔文件 (Excellon 格式): 包含所有钻孔(PTH, NPTH)和槽的信息。
    • 层压结构图 (Stackup Drawing): 详细标明各层材料、厚度、铜厚、介电常数(如阻抗要求)。
    • 阻抗要求文件 (Impedance Requirement Document - 如适用): 标明网络、目标值、公差、计算模型/参考叠层。
    • 详细的 PCB 制造图纸 (Fabrication Drawing - PDF & DXF/DWG):
      • 外形尺寸及公差
      • 所有孔的尺寸、位置、公差及类型 (PTH/NPTH)
      • 槽的位置和尺寸
      • 特殊加工要求 (倒角、压接孔、沉头孔等)
      • 表面处理要求及区域
      • 阻焊、丝印颜色要求
      • 检验标准 (IPC Class)
      • 特殊标记要求
      • 板材要求 (Tg, Brand, UL号)
      • 版本信息及日期
    • 物料清单 (BOM - 如包含指定材料品牌/型号)。
  • 支持文件 (Supporting - 推荐提供):
    • ODB++ 或 IPC-2581 格式文件 (替代 Gerber/Drill/Netlist)。
    • 中心坐标文件 (Pick and Place File)。
    • 网表文件 (Netlist - 用于测试夹具制作和飞针测试比对)。

10. 变更控制 (Change Control)

  • 任何设计或规格的变更必须以正式的工程变更通知单 (Engineering Change Order - ECO) 形式提出,并经双方确认后方可执行。
  • 未经批准的变更将被拒收。

11. 不合格品处理 (Non-Conforming Material Handling)

  • 到达 [公司名称] 的产品如不符合本规范要求,将按双方协议处理(退货、换货、让步接收、返工等)。
  • 供应商需提供详细的根本原因分析 (Root Cause Analysis - RCA) 和纠正预防措施 (Corrective and Preventive Action - CAPA) 报告。

12. 生效日期 (Effective Date)

  • [YYYY-MM-DD]

13. 签署 (Signatures)

  • 供应商 (Supplier): ____ (Name & Title) Date:
  • [公司名称 (Company Name)]: ____ (Name & Title) Date:

请注意:

  1. [ ] 中的内容需要根据您的具体项目填充详细的数值、要求、品牌等信息。
  2. IPC 等级 (Class): 务必明确指定适用的 IPC 性能等级 (Class 1, 2, 3, 3/A)。这直接影响接收标准和可靠性要求。消费电子常用 Class 2,汽车电子/工业控制常用 Class 3 或更高。
  3. 版本控制: 规范本身和所有设计文件必须有严格的版本控制。
  4. 沟通: 在首次量产前,强烈建议与选定的 PCB 制造商召开工艺评审会 (Pre-Production Meeting),确保双方对规范理解一致,且制造商具备相应的工艺能力。
  5. 关键点: 孔铜厚度、热应力测试、可焊性测试、阻抗控制(如要求)、材料(Tg)、表面处理厚度和类型、阻焊覆盖是经常出问题或影响可靠性的关键点,必须重点明确和关注。
  6. 特殊要求: 如有盲埋孔、盘中孔、厚铜、高频、高导热、超薄板、刚挠结合板等特殊工艺,需在本规范中详细描述具体要求。

这份规范为您提供了一个全面的起点,请务必根据自身的具体需求进行定制化。建议在正式使用前进行内部评审并与供应商沟通确认。
