在PCB上定位元件对应的原理图位置，通常被称为“交叉探测”或“交叉选择”。以下是几种常用的方法，具体取决于你使用的工具和可用的资源：
? 方法一：使用原始EDA设计软件（最推荐、最直接）
如果你拥有设计该PCB的原始电子设计自动化软件工程文件（Altium Designer, KiCad, Eagle, OrCAD, PADS等），这是最快捷可靠的方式：

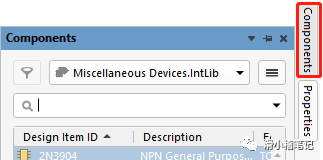

- 打开工程： 在对应的EDA软件中打开包含PCB和原理图的工程文件。
- 同步项目： 确保原理图(
.SchDoc,.sch等)和PCB(.PcbDoc,.kicad_pcb,.brd等)文档都已打开，并且项目处于编译/同步状态。 - 交叉探测/交叉选择：
- 从PCB到原理图：
- 在PCB编辑器中，选中你想查找的元件（用鼠标点击它）。
- 通常按
Ctrl+ 点击（Altium Designer常用）或Shift+C(KiCad常用）或查找工具栏上的“交叉探测”按钮（图标通常是原理图和PCB之间有一个双向箭头?）。 - 软件会自动在原理图编辑器中高亮显示并定位到对应的元件符号及其连接网络?️。
- 从原理图到PCB： 同样，在原理图中选中元件，使用交叉探测功能，PCB编辑器会自动定位并高亮对应的封装。
- 从PCB到原理图：
- 利用位号： 所有元件在原理图和PCB上都有唯一的标识符，称为“位号”或“参考标识符”，如
R1,C5,U3,Q2等。在PCB上找到元件的位号后，在原理图中使用查找功能（通常是Ctrl+F）直接搜索该位号，即可定位到原理图中的元件符号。
? 方法二：使用原理图PDF或图纸（当没有原始设计文件时）
如果你只有PCB板，但拥有原理图的PDF文件或打印图纸：
- 识别元件位号： 在PCB板上找到你想查找的元件的位号（如
R102,U5,D7等）。位号通常丝印在PCB上元件旁边。 - 搜索PDF/图纸： 打开原理图PDF文件，使用PDF阅读器的
Ctrl+F(查找) 功能，输入你找到的位号进行搜索。 - 定位符号： 搜索功能会将你带到原理图中包含该位号的位置，定位到对应的元件符号。查看符号周围的连接关系来理解其功能。
? 方法三：无原始文件，依靠电路分析和网络（较困难）
如果你既没有原始设计文件，也没有原理图文档，就需要进行一些“侦探工作”：
- 识别关键元件：
- 主控芯片(MCU/CPU/FPGA)： 通常是板上引脚最多、位置较中心的芯片。找到它的型号（丝印在芯片上），通过搜索引擎或芯片官网查阅其数据手册。数据手册会描述其主要功能和典型应用电路，这是理解整个电路的核心。
- 电源芯片/模块： 查找输入输出电容、电感附近的芯片?，识别其型号查手册，了解供电电压和电流能力。
- 连接器： USB端口、电源插座、网口、显示接口、按键/开关等。观察它们连接到哪些网络和芯片引脚。
- 显著特征元件： 大型散热片下的元件（功率管、稳压器）、晶振（通常紧邻主控）、LED、继电器等。
- 追踪网络：
- 使用万用表的导通档（蜂鸣档）（⚠️ 务必在PCB断电下操作！）。
- 找到PCB上一个元件的一个特定引脚（例如，主控芯片的某个GPIO引脚）。
- 用表笔一端接触这个引脚，另一端沿着可能的走线路径或通过过孔去触碰其他元件的引脚、测试点、连接器的引脚等，找出所有与该引脚直接电气连接（短路）的点。这些点属于同一个电气网络。
- 在脑海中或纸上绘制出这个网络的连接关系。
- 分析功能块： 根据连接关系，将电路划分为不同的功能模块：电源转换、MCU核心及外围（时钟、复位、调试接口）、传感器输入、执行器驱动（电机、LED）、通信接口（UART, I2C, SPI, USB, Ethernet）、用户接口（按键、显示）等。
- 利用网络标号（如果PCB有丝印）： 有些PCB会在重要的测试点或网络节点旁边丝印网络名称（如
3V3,GND,USB_D+,I2C_SCL等），这极大地帮助了理解。 - 查找相似设计/参考设计： 尝试识别出主要芯片（尤其是主控和专用芯片）后，在网上搜索这些芯片的“开发板原理图”、“评估板原理图”或“参考设计”。很多公开的参考设计与你手上的PCB可能非常相似。
- 逆向工程软件： 对于非常复杂或没有丝印的板子，可以使用专门的PCB逆向工程软件（收费且复杂），通过高清扫描或拍照，将PCB图像转换为可追踪的网络连接。
? 总结关键点
- 位号是关键：
R1,C5,U3这些标识符是连接PCB实物与原理图符号的最直接桥梁。务必先找到它！ - 原始EDA工具是王道： 如果可能，获取并使用原始设计软件进行交叉探测是最快最准确的方法。
- 利用文档： PDF原理图和芯片数据手册是宝贵的资源。
- 分析+追踪： 在没有文档时，通过识别关键芯片、追踪网络连接、划分功能模块来逐步推导。
- 安全第一： 在板子上进行任何物理操作（尤其是加电前检查和用万用表测量）之前，务必确认PCB已完全断电并放电！ 小心静电（ESD）损坏敏感元件。
选择哪种方法取决于你手头有什么资源以及你的目标是什么。对于调试或维修，通常能找到原理图PDF或通过位号查找就足够了。对于深入理解或学习设计，原始EDA工具的交叉探测功能是最高效的。而完全的逆向工程则是最耗时且具有挑战性的。祝你在这场电子工程师的“侦探之旅”中顺利找到目标！?️♂️?
