以下为三相异步电机的工作原理及控制电路图的详细说明：
一、三相异步电机工作原理
-
旋转磁场的产生
- 当三相定子绕组（120°对称分布）通入相位差120°的三相交流电时，产生旋转磁场。
- 磁场转速（同步转速）：$$ n_s = \frac{60f}{P} $$
（f：电源频率，P：电机极对数）
-
转子感应电流与转矩
- 旋转磁场切割转子导体（铜/铝条），在闭合的转子回路中产生感应电动势和感应电流。
- 转子电流与旋转磁场相互作用，产生电磁转矩，驱动转子沿磁场方向旋转。
-
转差率（Slip）
- 转子转速
n始终低于同步转速n_s，存在转差率：$$ s = \frac{n_s - n}{n_s} $$ - 典型值：空载时
s≈0.5%，满载时s≈3~6%。
- 转子转速

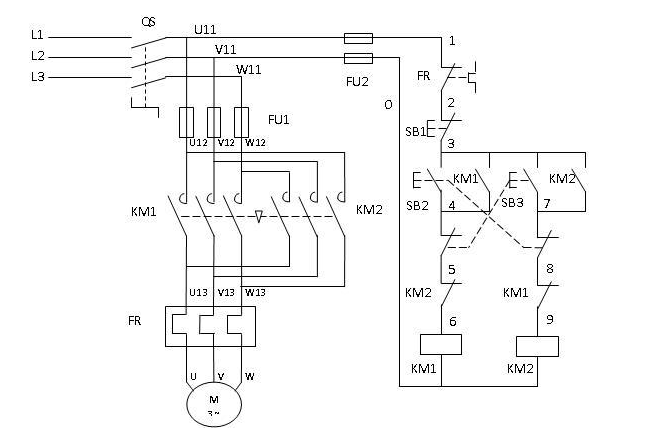

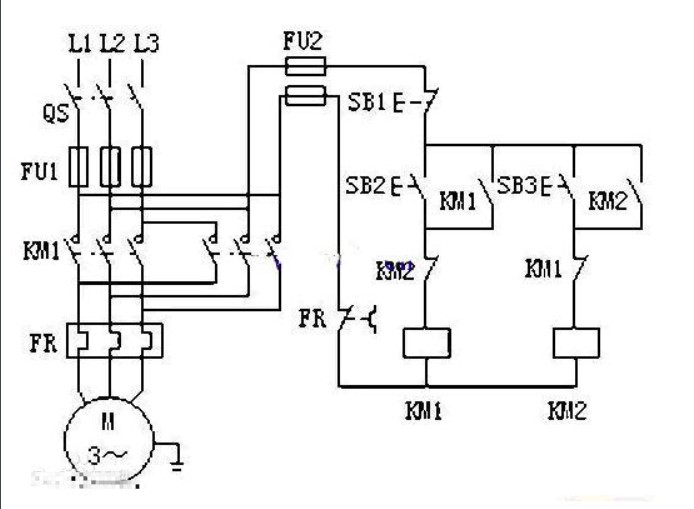

二、核心控制电路图及说明
1. 直接启动电路（带过载保护）
三相电源
L1 L2 L3
| | |
┌┴─┬┴─┬┴┐
│QS│ │ │ ← 隔离开关
└┬─┴┬─┴┬┘
│ │ │
┌┴─┬┴─┬┴┐
│FU1│FU2│FU3│ ← 熔断器（短路保护）
└┬─┴┬─┴┬┘
│ │ │
┌┴─┐┌┴─┐┌┴─┐
│KM││KM││KM│ ← 主接触器触点
└┬─┘└┬─┘└┬─┘
│ │ │
┌┴─┬┴─┬┴┐
│M U V W│ ← 电机接线端
└───┴─┴─┘
控制回路：
L1───────┐
│ ├─────┲ STOP（常闭）
│ │ ┃
│ ┃ ┗━━━━┓
│ ┃ FR常闭 ┃ KM线圈
│ ┗━━━━┳━━━━┫
│ ┃ ┃
└─────┳ START（常开）
┗━━━━━━━━┛- 元件说明：
- QS：隔离开关（手动切断电源）
- FU：熔断器（短路保护）
- KM：交流接触器（主触点通断电机电源，线圈由控制回路控制）
- FR：热继电器（过载保护，常闭触点串联在控制回路）
- 操作流程：
- 按下
START按钮 → KM线圈得电 → 主触点闭合 → 电机启动。 - KM辅助常开触点自锁 → 松开
START后保持供电。 - 按下
STOP或过载时（FR动作）→ 切断KM线圈电路 → 电机停机。
- 按下
2. 星三角降压启动电路（降低启动电流）
主电路：
L1─┬─KM1─┬─U1
│ ├─V1
│ └─W1
L2─┼─KM2─┼─U2
│ ├─V2
│ └─W2
L3─┼─KM3─┼─W3
│ │
└─KM△─┘
控制回路：
┌────KT延时触点────┐
│ 常闭（断开） │
├─KM1线圈─┬─KM3常闭─┤
│ │ │
├─KT线圈─┼─KM2常闭─┤
│ │ │
└─KM2线圈─┴─KM1常开─┘- 启动逻辑：
- 初始状态：KM1和KM3吸合 → 电机星型连接（每相电压降为220V）。
- 时间继电器
KT开始计时（通常6~10秒）。 - 延时结束 → KT常闭触点断开 → KM3断电；KT常开触点闭合 → KM2吸合。
- KM2吸合后：电机切换为三角型连接（全压380V运行），KM2常闭触点互锁KM3。
三、关键要点总结
- 启动电流：直接启动电流≈6~7倍额定电流，星三角启动可降至约1/3。
- 保护元件：
- 熔断器（FU）：应对短路故障。
- 热继电器（FR）：防止电机长时间过载发热。
- 控制自锁与互锁：
- 自锁：保持接触器持续通电。
- 互锁：防止星三角接触器（KM2/KM3）同时闭合造成短路。
实际应用需结合国家标准（如IEC 60364）选型元件，并遵守安全规范。若有具体需求（如变频器控制、PLC接线），可进一步提供图纸细节。
