在PCB设计中，TVS管（瞬态电压抑制二极管） 的符号通常使用与其封装类型对应的标准二极管封装表示（无统一专用符号），其核心在于封装选择和极性标注。以下是关键要点：
1. PCB符号的本质：封装图形
- TVS管在PCB上不创造独特符号，而是直接使用标准二极管封装库（如DO-214系列、SOD系列等）。
- 封装选择依据：器件型号的物理尺寸（如SMAJ5.0A对应DO-214AC/SMA封装）。
2. 极性标识（关键！）
- 单向TVS：严格区分阴阳极，封装图形需明确标注：
- 阴极（Cathode）：用横杠（－）、色带或 "K" 标记（与普通二极管相同）。
- 阳极（Anode）：无标记或标 "A"。
- 双向TVS：无极性，封装图形无方向标记（对称矩形），引脚功能相同。
3. 常用封装示例（丝印图形）
| 封装类型 | PCB图形特征 | 典型TVS型号 | 极性标记方式 |
|---|---|---|---|
| DO-214AC (SMA) | 矩形两端带梯形焊盘 | SMAJ系列, P4SMA系列 | 单向：阴极侧标 横杠 |
| DO-214AA (SMB) | 比SMA稍大，焊盘更宽 | SMBJ系列 | 单向：阴极标 "K" |
| DO-214AB (SMC) | 大型矩形（功率TVS） | SMCJ系列 | 单向：阴极标 色带 |
| SOD-123 | 小型贴片，两端焊盘中间曲线 | ESD保护TVS | 单向：阴极端 横杠 |
4. PCB设计中的注意事项
- 选封装：根据TVS型号手册中的 "Package" 选择正确封装库。
- 标极性：单向TVS必须清晰标注阴极（PCB丝印层加横杠/K/斜线）。
- 写注释：在丝印层添加 "TVS" 字样（如
TVS1）或电压值（如5.0V）便于调试。 - 查手册：始终以器件官方Datasheet的封装尺寸和标记为准（不同厂商可能有微小差异）。
图解示例：
典型TVS封装对比（左：单向SMAJ阴极标横杠；右：双向SMBJ无极性标记）
总结：TVS管的PCB符号 = 标准二极管封装图形 + 正确极性标注。设计时优先匹配器件手册的封装型号，并严格区分单向（标阴极）/双向（无标记）的丝印标识。
常见TVS管电路原理图符号及TVS管直流选型举例
TVS管的电路原理图符号与稳压二极管符号类似，结构也都差不多。了解TVS管的电路原理图符号是掌握TVS管符合选型的基础。
2023-03-02 15:17:11
双向TVS管符号的区别
于各种电子系统中。双向TVS管的符号通常在电路图中表示为一个特殊的图形符号，以便于识别和理解。 一、双向TVS管的基本概念 1.1 双向TVS管的定义 双向TVS管是一种具有双向导电特性的半导体器件，能够在正向和反向电压下均起到保护作用。它主要由两个反向连接的PN结组成，形成一个四层结构，具有
2024-08-01 10:10:35
TVS管电路原理图符号与选型的关系(附示例)
常见的TVS管电路原理图符号有：VBR、IPP、IR、VRWM、VC、PM、CP。那么它们与TVS管选型有什么关系呢？
2022-07-12 09:54:01
tvs管的工作原理 tvs管和esd管区别
tvs管的工作原理 tvs管和esd管区别 TVS管是一种用于保护电子设备免受电压过载和突波的半导体器件。TVS管在电压超过其指定的工作电压时会发生耗尽，从而提供电压损耗和过电压保护。相比之下
2024-01-04 13:57:06
ESD管和TVS管的区别
TVS和ESD都是利用二极管反向击穿特性的原理制成的电压保护型器件。TVS(Transient Voltage Suppressors)，即瞬态抑制二极管，又称雪崩击穿二极管。有单向与双向之分，单向
2022-12-13 11:24:09

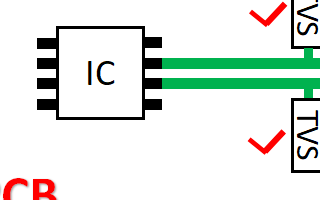

PCB布局布线对TVS防护效果的影响
1 前言 TVS二极管是过压防护最常用的器件，在器件正确选型后，是否就完成了设计呢？如何使TVS在电路中应用的效能最佳？印制电路板的布局布线至关重要，通过合理放置TVS的位置、接地选择、寄生电感
2020-05-21 15:02:05
TVS管厂家排名推荐-如何判断TVS管厂家是否靠谱？
TVS管也就是瞬态抑制二极管，时不时呢，就会有朋友问到tvs管目前做得好的有哪些生产厂家？哪个品牌比较好，让人帮忙推荐一下。
2022-06-20 14:29:27

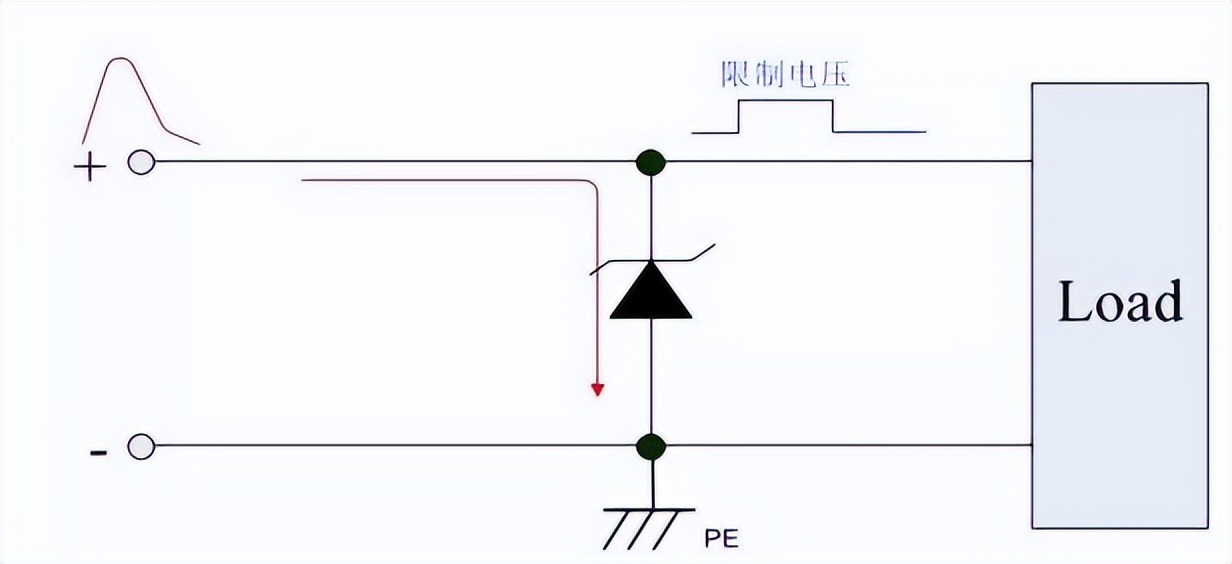

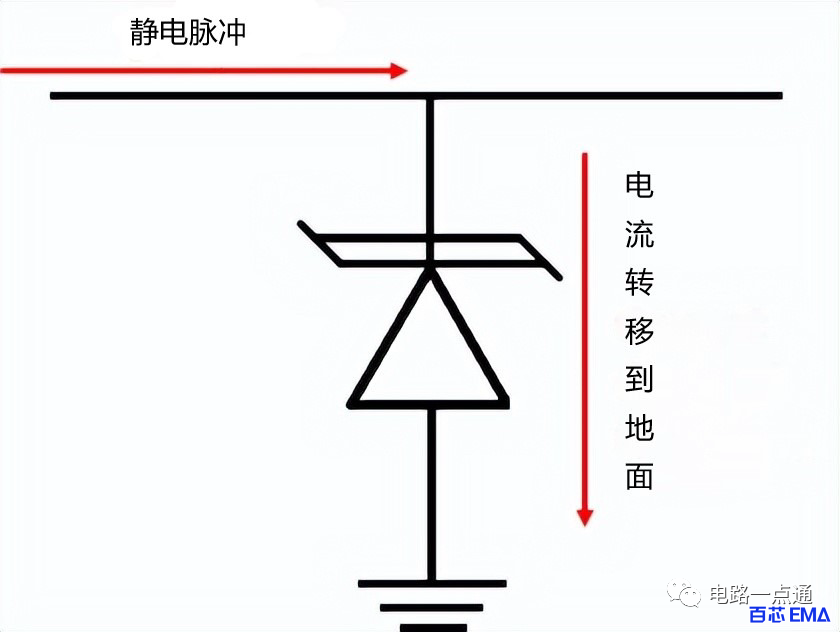

如何使用TVS二极管进行电路保护？
承受非常高的峰值电流。下图显示了单向TVS二极管符号，它几乎就像齐纳二极管一样。另一方面，两个相互对立的雪崩二极管串联在一起可以代表双向瞬态电压抑制二极管。这些二极管与要保护的系统或电路并联，连接
Green_LJ
2023-02-08 15:33:05

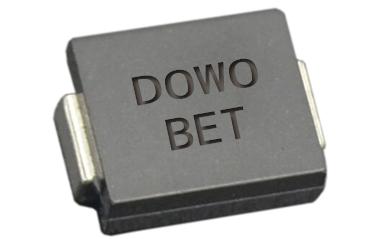

SMCJ18CA 瞬态抑制（TVS）二极管参数
从图中的这个丝印符号可以看出，DOWO是品牌名，由TVS厂家东沃电子供应的；BET是 TVS二极管印字，根据图片可以判断元器件是SMC封装，根据3个丝印字母，锁定SMCJ系列和SMDJ系列TVS
2021-11-17 17:19:27
tvs管反向电压如何选取
TVS（Transient Voltage Suppressor）是一种用于保护电子设备免受瞬态电压冲击的半导体器件。在选取TVS管的反向电压时，需要考虑多个因素，以确保器件能够正常工作并提供足够
2024-07-10 10:00:55
选择TVS管时需要注意哪些参数
随着电子产品的普及化，TVS管也广受电子行业的青睐，可是如何选择TVS管和TVS管选型时要注意哪些参数，一直让电子厂家倍感头痛，每每在挑选TVS管都格外的费时费力，到底该如何快速准确的选择TVS管呢?
2022-04-21 11:45:41
PCB板上常见标注符号的含义
要的元器件的类型。 以下是一些标注符号的示例： C20 ：板上第20个电容器 L24 ：板上第24个电感 D108 ：板上第108个二极管 向右滑动查看更多→ 更多更详细的PCB标注符号的含义总结如下： 标注符号 符号的含义 A 可分离组件或子组件（如印刷电路组
2022-11-03 10:55:34
TVS管的功率计算与选型
咱还是接着聊TVS管。前面讲了TVS管的关键参数，和稳压管的区别以及TVS管如何选型，常规的知识点已经讲的差不多了。今天我们就聊点不那么常见，至少你百度上不太容易搜到，但又很重要的知识点。
2023-12-06 09:12:31
TVS管选型参数详解
截止电压VRWM：TVS二极管的最高工作电压，可连续施加而不引起TVS二极管劣化或损坏的最大直流电压或交流峰值电压。在截止电压下，TVS二极管是不工作的，即不导通的，所以TVS二极管的截止电压应大于
2023-02-01 09:13:17
稳压二极管和TVS二极管有什么区别？
1.符号封装稳压二极管和TVS二极管的电路符号与稳压二极管基本相同，封装也基本相同。有时很难区分外表上的区别;2.电路连接稳压二极管和TVS电路中二极管连接相对地,也就是说,他们有一个临界电压反向
辰达行电子
2021-12-21 11:16:32
TVS管应用选型要点
TVS管应用选型要点 TVS管是一种用于抑制过电压的二极管器件。它具有快速响应时间和低电压降，并可以保护电子设备免受电压浪涌和电压尖峰的损害。在选型TVS管时，需要考虑一些关键因素，以确保其能够
2024-01-03 10:24:34
双向TVS二极管可以替代替换单向TVS吗？
tvs管A和CA是什么意思？有什么区别呢？tvs管有方向吗？tvs管如何确定方向？tvs管单双向有什么差异？双向tvs管型号，常用的有哪些？tvs管上有根阴极线，是什么意思？tvs管如何焊接，需要
2023-03-16 18:06:56
双向tvs管怎么测量好坏
双向TVS（Transient Voltage Suppressor）是一种用于保护电子设备免受瞬态电压冲击的半导体器件。双向TVS管具有双向导电特性，可以同时对正向和负向的瞬态电压进行保护。本文将
2024-08-01 09:45:20
贴片二极管丝印查询，标识DOWO BET 051是什么型号的TVS？
来自上海的一位客户，直接开门见山地发来了一张电路板图片，询问上面带有丝印字符号的TVS瞬态抑制二极管具体型号。一看图片，发现这个电路板用了两个一样的TVS二极管，丝印字符号清晰地呈现在眼前：DOWO
东沃电子
2021-07-12 16:51:39
静电整改及TVS管的选型
静电整改及TVS管的选型一、静电整改1. 首先LAYOUT要做好，第一电源层尽量单独放一层，线路要被大地包裹。第二每层的线路都尽量地包裹，走线尽量要短。第三顶层和底层沿边缘的地尽量连起来，形成一个
jimjin2012
2019-12-04 18:02:50

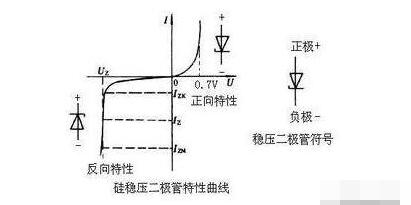

限压器件稳压管和TVS管的区别
