FPGA设计的这些知识点你知道吗？看大神如何玩转FPGA！

当然！FPGA设计是硬件工程师的核心技能之一，下面从关键知识点、大神设计思维到高级技巧为你梳理，助你玩转FPGA：

一、FPGA设计的核心知识点

硬件描述语言（HDL）
- Verilog/VHDL：必须精通语法、可综合子集（避免不可综合语句如#delays）。
- 关键概念：非阻塞赋值（<=）用于时序逻辑，阻塞赋值（=）用于组合逻辑。
- 代码风格：RTL级描述（Register Transfer Level），避免生成锁存器（Latch）。
数字电路基础
- 组合逻辑（逻辑门、MUX、编码器）、时序逻辑（触发器、寄存器、计数器）。
- 时序分析：建立时间（Setup Time）、保持时间（Hold Time）、时钟偏斜（Clock Skew）。
FPGA架构
- 基本单元：查找表（LUT）、触发器（FF）、Block RAM（BRAM）、DSP Slice、时钟管理单元（MMCM/PLL）。
- 布线资源：全局时钟网络、高速串行收发器（GTX/GTH）。
设计流程与工具
- 流程：设计输入 → 综合 → 布局布线 → 时序分析 → 烧录配置。
- 工具链：
  - Xilinx：Vivado（替代ISE）
  - Intel (Altera)：Quartus Prime
  - 开源：Yosys + NextPnR (Lattice iCE40等)
关键设计技术
- 同步设计：单时钟域主导，跨时钟域（CDC）需用同步器（2-FF）、FIFO、握手协议。
- 时序优化：流水线（Pipeline）、寄存器打拍（Register Retiming）、逻辑级数控制。
- 资源优化：BRAM替代分布式RAM、DSP48实现乘加运算。

二、大神如何玩转FPGA？高阶技巧揭秘！

1. 吃透时序约束（SDC文件）

约束时钟：create_clock, set_clock_groups
约束I/O：set_input_delay, set_output_delay
时序例外：set_false_path, set_multicycle_path

大神经验：精确约束是时序收敛的前提！无约束的设计注定失败。

2. 跨时钟域（CDC）设计规范化

单bit信号 → 两级同步器
多bit数据 → 异步FIFO（格雷码计数器防亚稳态）

控制信号 → 握手协议（Req/Ack）

// 异步FIFO核心代码示例
always @(posedge wclk) wptr <= wptr + 1;  // 写指针
always @(posedge rclk) rptr <= sync_wptr;  // 同步后读指针

3. 高性能设计技巧

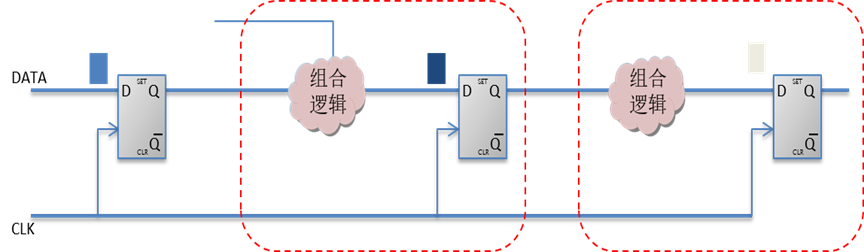

流水线化：拆分长组合逻辑，每级插入寄存器

 // 非流水线
 assign y = a * b + c;
 // 流水线版本
 reg [31:0] mul_reg, add_reg;
 always @(posedge clk) begin
    mul_reg <= a * b;   // Stage 1
    add_reg <= mul_reg + c; // Stage 2
 end

时序收敛黑科技：
- (* max_fanout = 32 *) 约束高扇出网络
- 用BRAM/DSP硬核替代软逻辑

4. 面积与功耗优化

时钟门控（Clock Gating）：使能信号控制寄存器时钟
动态部分重配置（DPR）：运行时切换部分逻辑，减少功耗/面积
低功耗编码：状态机用独热码（One-Hot），减少翻转活动

5. 系统级集成能力

片上系统（SoC）：Zynq（ARM+FPGA）、HPS+FPGA
总线协议：AXI4（Stream/Lite/Full），实现软硬件协同
高速接口：PCIe、DDR4、Ethernet 10G/25G，利用IP核加速开发

三、案例：大神如何设计一个图像处理系统？

架构设计：

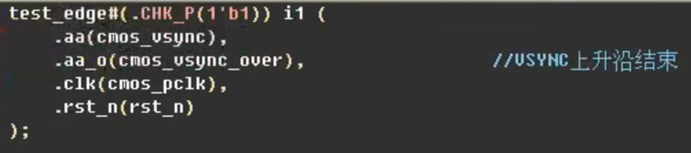

- 摄像头输入（MIPI CSI → 转AXI Stream）
- 流水线处理：色彩转换 → 高斯滤波 → Sobel边缘检测（全流水实现）
- DDR缓存 → HDMI输出
关键技巧：
- 使用HLS（高层次综合）生成卷积核加速模块
- 异步FIFO连接各处理阶段
- 时序约束：对视频时钟（148.5MHz）精确约束
