以下是关于CR2032电池座的原理图符号、PCB封装及设计要点的详细说明：
1. 原理图符号（Schematic Symbol）
- 核心元素：
- 正极（+）：连接电池凸面（通常为弹簧/弹片触点）。
- 负极（-）：连接电池平面（金属底座或固定爪）。
- 引脚编号：标注
1（正极）、2（负极）或省略（通过符号区分）。
- 常见表示方式：
+ ────╮ ╭─── - │ │ → 弹片式 ──────╯ ╰───── 或 + ────[BAT]─── - → 简略框型符号 - 关键点：符号需清晰标注 极性方向（避免反接烧毁电路）。
2. PCB封装（Footprint）
常见类型及尺寸：
| 类型 | 特点 | 适用场景 | 典型尺寸（mm） |
|---|---|---|---|
| 贴片型（SMD） | 底面焊盘，无通孔，节省空间 | 轻薄设备（如IoT传感器） | 总宽20.5±0.2，弹片间距18.5±0.3 |
| 通孔型（THT） | 引脚插入钻孔焊接，机械强度高 | 开发板/RTC备份电池 | 引脚间距2.54/5.08，孔径≥0.8mm |
| 卡扣式 | 侧壁金属卡扣固定电池，易更换 | 消费电子（如主板CMOS电池） | 内腔直径20.1±0.2，卡扣高度1.5mm |
标准尺寸依据：
- 电池本体：直径20mm，厚度3.2mm。
- 底座设计裕量：
- 内腔直径 ≥20.3mm（预留装配间隙）。
- 弹片高度 ≥3.5mm（补偿电池公差）。
- 负极区域厚度 ≤0.2mm（避免顶起电池）。
3. 设计注意事项
- 极性防呆：
- 在PCB上丝印 "+"标识 和电池轮廓（下图）。
- 弹片位置对应电池凸起面（正极）。
- 电气隔离：
- 负极底座避免靠近走线（电池仓可能接触金属）。
- 装配兼容性：
- 贴片封装开钢网时，焊盘内缩0.3mm（防止锡膏溢出）。
- 卡扣式封装预留手指操作空间（≥5mm侧边间隙）。
4. 推荐封装库资源
- 官方标准：
- 开源库直接调用：
- KiCad：
BatteryHolder_Keystone_3000_1x20mm。 - Altium Designer：
BAT-HLD-001（通过制造商搜索）。
- KiCad：
- 3D模型：
- GrabCAD / SnapEDA 提供Step文件（匹配外壳结构）。
5. 实物参考图
图示：Keystone 通孔封装（丝印极性标识清晰）
设计验证：
首次打样前，务必用3D打印模型验证电池插入/取出手感，避免弹片过紧或松动！
如需进一步协助，可提供具体封装型号（如 Keystone 3001）获取尺寸图。
纽扣电池型号CR2025和CR2032有什么区别
纽扣电池型号CR2025和CR2032有什么区别 CR2025和CR2032都属于纽扣电池，但它们在尺寸、容量和用途方面存在一些区别。本文将详细讨论这两种电池的区别。 首先，CR
2024-02-02 14:41:23
Panasonic松下CR2032电池（或带线或焊脚）的介绍
在现代电子设备中，CR2032钮扣电池广泛应用于手表、计算器、遥控器以及一些电子产品中。很多客户可能会遇到需要焊接CR2032电池脚或者加上引线端子的问题，尤其电力电气行业、汽车电子行业、工业计算机
2025-12-31 16:52:43
为什么有些电子产品主板上会有一颗CR2032纽扣电池？
在这个电子产品普及的时代，CR2032纽扣电池就像空气一样无处不在却又容易被忽视。CR2032这款直径20mm、厚度3.2mm的银色小圆片，堪称电子设备界的"万能血包"。从汽车
2025-11-20 08:12:33
怎么使用CR2032进行数据记录
你好，我与PIC18F67J94一起工作，使用热敏电阻进行数据记录，使用的电源是CR2032电池。我使用两个发光二极管作为指示，并将数据存储在控制器存储器中。谁能告诉我cr2032电池在负温下
likge02641
2019-09-06 06:42:43
纽扣电池型号CR2025和CR2032之间的区别是什么
不同，CR2032的厚度为3.2mm，CR2025的厚度为2.5mm；不同的厚度适应于不同的型号使用。 2.容量不同，CR2032比CR2025的容量要多50-80mAh，由于它的容量大它多使用于功率较高
2021-11-06 15:46:18
基于由CR2032或LIR2032纽扣电池供电的ATtiny13A的红外遥控器
描述ATtiny13 TinyRemote SMD基于由 CR2032 或 LIR2032 纽扣电池供电的 ATtiny13A 的红外遥控器。该代码是 NEC 协议的完整实现，仅使用 370 字节 (36%) 的程序存储器。
久醉不醒
2022-08-18 07:14:30
求助大佬，请问CH582M可以用cr2032电池供电使用吗？
如题，请问用3.0V的cr2032电池供电可以吗？如果可以的话与5V供电方式会有什么不同吗？
胡政鹏邮箱
2022-05-20 06:13:06
电池座可靠性测试及设计考量
Snap Dragon 纽扣电池座有两种不同的尺寸，可适合水平或垂直方向的 BR/CR2032 和 BR/CR1225 电池。它们可以提供用于表面贴装技术 （SMT） 焊接凸片或用于在印刷电路板上通孔安装的引脚。
2022-07-28 10:16:05
CR-2450型小型液压纽扣电池封装机

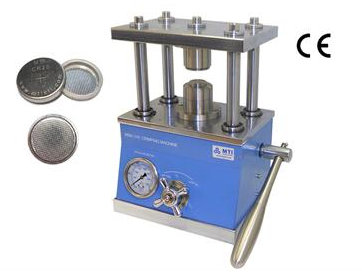

本产品是一款小型液压纽扣电池封装机产品。标准配置可用于封装CR2016、CR2032纽扣电池。也可更换部分模具配件后封装CR2450、CR2012等纽扣电池.具有体积小，操作方便，成型精确等优点。主要应用于电池材料研发的样本制作。
