pcb隔离模块

好的，我们来详细了解一下PCB隔离模块。

简单来说，PCB隔离模块是指直接安装在印刷电路板（PCB）上，用于在电路的不同部分之间提供电气隔离的独立功能单元（通常是一个独立的芯片或封装好的小型模块）。

其核心目的是在两个或多个电路节点之间切断直接的电气连接（电流通路），但同时允许信号（数据）和/或电源能量通过特定的隔离屏障（如光、磁、电容）进行安全的传输。

关键特性与目的

安全隔离：
- 保护人员：防止高压（如市电、电机驱动、工业总线）意外传导到低压侧（如用户操作界面、微控制器），避免触电危险。这是安规（如IEC/UL/EN等）的基本要求。
- 保护低压设备：防止高压故障（如浪涌、短路）损坏敏感的低压电路（如MCU、传感器、通信接口）。
噪声/干扰隔离：
- 消除地环路： 当系统不同部分的地电位存在差异时，会形成地环路电流，产生严重的共模噪声干扰测量精度或通信。隔离模块断开地线连接，消除了地环路。
- 抑制共模噪声： 阻挡来自高噪声环境（如电机、开关电源、工业现场）的共模噪声耦合到低噪声区域（如传感器、精密ADC、数字逻辑）。
- 提高信号完整性： 在长线通信（如RS-485、CAN、工业以太网）中，隔离可以抵抗总线上的瞬态干扰和地电位波动，保证信号可靠传输。
电平转换：
- 虽然主要目的不是电平转换，但某些隔离模块（特别是数字隔离器）可以在隔离的同时，实现输入输出端的电压域转换（例如，3.3V MCU侧与5V 外围设备侧通信）。

PCB隔离模块的主要类型（按实现技术）

光耦隔离器：
- 原理： 利用发光二极管（LED）将电信号转换为光信号，通过透明绝缘层（通常是塑料或空气）传输，再由光敏晶体管/二极管将光信号转换回电信号。
- 特点：
  - 成熟可靠，成本相对较低。
  - 隔离电压高（可达几kV至10kV以上）。
  - 响应速度相对较慢（KHz ~ MHz范围），存在电流传输比限制。
  - 需要驱动电流点亮LED（功耗相对较大），LED有老化问题。
- 常见应用： 开关状态检测（如继电器状态反馈）、低速数字信号隔离、简单的PWM隔离、I/O隔离。
电容隔离器：
- 原理： 利用高频调制信号通过片上硅基高压电容实现信号的跨越隔离。发送端将数字信号调制到高频载波上通过电容耦合，接收端解调还原信号。
- 特点：
  - 速度快（可达100Mbps甚至更高），功耗低。
  - 集成度高，体积小（多为芯片形式）。
  - 隔离性能优异，抗共模瞬态干扰能力强。
  - 需要高质量的片上电容和复杂的调制解调电路。
  - 隔离电压通常在几kV范围内。
- 常见应用： 高速数字通信隔离（如SPI, I2C, USB, Ethernet PHY）、ADC/DAC接口隔离、高速PWM隔离（电机驱动）、数字输入输出隔离。
磁耦隔离器：
- 原理： 利用微型变压器（通常是片上变压器）进行信号耦合。发送端信号驱动变压器初级线圈产生磁场，次级线圈感应出电压信号。
- 特点：
  - 速度高（可达150Mbps甚至更高）。
  - 功耗低，性能稳定。
  - 隔离性能好，抗干扰能力强。
  - 需要特殊的半导体工艺集成微型变压器。
  - 隔离电压通常在几kV范围内。
- 常见应用： 与电容隔离器类似，主要用于高速数字信号隔离、通信接口隔离、电源隔离反馈（通常集成在隔离电源模块中）。

PCB隔离模块的类型（按功能）

数字隔离器： 专门用于隔离数字信号（高低电平）。可以是光耦、电容或磁耦实现。

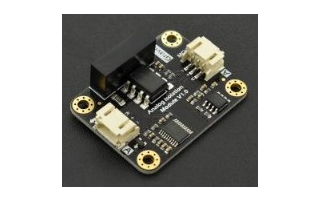

模拟隔离器： 用于隔离模拟信号（连续变化的电压/电流）。通常是专用光耦（线性光耦）或基于调制解调原理的特殊IC。
隔离放大器： 将输入的模拟信号进行隔离放大后输出。通常集成了隔离电源或需要外部隔离电源供电。
隔离ADC/DAC： 将模数/数模转换功能与隔离功能集成在一起。
隔离接口收发器： 集成了物理层收发器（如RS-485, CAN, I2C, SPI）和隔离功能于一体。
隔离电源模块： 在PCB上提供隔离的直流电压转换。输入和输出之间电气隔离。这是另一种非常重要的隔离模块，常与其他信号隔离模块配合使用（因为信号隔离后，两侧通常需要独立的隔离电源供电）。

为什么在PCB上使用隔离模块？

安全法规要求： 许多应用（医疗设备、工业设备、家用电器连接市电部分）强制要求关键电路之间达到特定的安全隔离等级（如基本绝缘、加强绝缘）。
系统可靠性： 隔离是提高系统在恶劣电气环境（工厂、电网波动）下可靠性和鲁棒性的关键手段。
提升性能： 消除地环路和共模噪声能显著提高测量精度（传感器）、数据通信质量（工业总线）和控制稳定性（电机驱动）。
设计灵活性： 允许不同电压域、不同接地参考点的电路在同一个PCB或系统中协同工作。
简化设计： 使用集成度高的隔离模块（如数字隔离IC、隔离收发器）比用分立元件搭建隔离电路更简单、更可靠、占用空间更小。

关键选型参数

隔离电压： 模块能承受的最高持续工作电压（Vrms）和最高瞬态电压（Vpeak）。例如，5kVrms/10kVpeak。
爬电距离/电气间隙： 物理绝缘距离，影响长期可靠性和安全认证级别（重点考虑高压应用）。
数据速率： 通信类隔离模块支持的最大信号传输速率（bps）。
共模瞬态抗扰度： 模块抵抗隔离层两端快速电压变化（dV/dt）的能力（CMTI，单位kV/us），越高越好。
功耗： 模块自身消耗的功率。
通道数： 单通道、双通道、四通道等。
传输方向： 单向、双向。
集成度： 是否集成电源、收发器、ADC/DAC等。
工作温度范围： 工业级（-40°C to +85°C）、汽车级（-40°C to +125°C）等。
安全认证： 是否通过UL、CSA、VDE、CQC等安全认证。

应用场景举例

工业控制系统（PLC I/O模块、电机驱动器、变频器）
医疗设备（与患者接触的设备、电源）
仪器仪表（高精度DAQ、传感器接口）
通信设备（RS-485/CAN/工业以太网节点、隔离交换机）
可再生能源（太阳能逆变器、充电桩）
消费电子（带市电输入的智能家电、USB端口隔离）
电动汽车（车载充电器、电池管理系统、电机控制器）

总结

PCB隔离模块是现代电子设计中不可或缺的元件，是保障人员安全、提升系统可靠性和性能（尤其是抗干扰能力） 的核心手段。它们通过光、磁、容等非电气导体的方式，在单一PCB上实现了不同电路域之间的安全“连接”（仅限于信号和能量传输，而非电气直连）。根据信号类型、速度、隔离强度和成本要求，可以选择光耦、电容隔离器或磁耦隔离器等不同类型的产品。在设计包含隔离的电路时，务必同时考虑信号隔离和电源隔离的需求。

希望这个中文解释能帮助你理解PCB隔离模块！如果你有具体的应用场景或选型疑问，可以进一步讨论。
