好的，我们来详细解释一下通常所说的“原子的四轴 PCB”是什么意思。
这里的“原子”通常指的是中国知名的嵌入式开发板和模块制造商——广州星翼电子科技有限公司，他们旗下的品牌叫做 正点原子。
“四轴”指的就是四旋翼飞行器，即我们常说的无人机或四轴飞行器。
因此，“原子的四轴 PCB”通常指代正点原子公司为其四旋翼飞行器套件或开发板设计的印刷电路板。这块PCB是整个飞行器的核心硬件平台，集成了控制、通信、传感器、电源管理、电机驱动等关键电路。
以下是这块PCB的主要特点和组成部分：
-

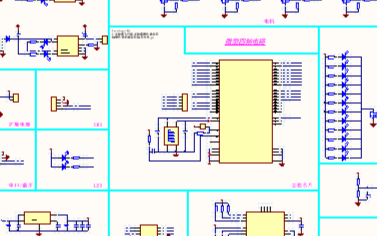

主控制器：
- 核心通常是一颗高性能的 STM32 微控制器，如 STM32F4xx 系列（如 F407、F429）或更高端的 F7、H7 系列。这颗芯片负责读取传感器数据、运行飞控算法（如 PID 控制）、处理遥控信号、驱动电机等所有核心任务。
-
姿态传感器：
- 必不可少的 IMU（惯性测量单元）：通常包含一个 MPU6050 (6轴：3轴加速度计 + 3轴陀螺仪) 或更高级的 MPU9250 (9轴：6轴 + 3轴磁力计) 或者 ICM20602、BMI088 等芯片。用于测量飞行器的姿态（俯仰、横滚、偏航角）和加速度。
- 气压计：如 BMP280、MS5611 等，用于测量高度（定高飞行）。
- 可选磁力计：如果 IMU 本身不包含，或者需要更精确的航向信息，会单独配备一个磁力计（如 HMC5883L、QMC5883）构成完整的 9 轴传感器。
-
电机驱动电路：
- 四个独立的 MOSFET H桥驱动电路 或 集成的电调。
- 每个通道驱动一个无刷电机（通常是空心杯电机或小型外转子无刷电机）。
- 接收来自主控 MCU 的 PWM 信号，控制电机的转速。
-
无线通信模块：
- 2.4GHz 无线收发模块：用于接收来自遥控器的指令。常用芯片如 NRF24L01+。
- 可选 WiFi/蓝牙模块：如 ESP8266、ESP32、HC-05 等，用于地面站通信、手机 APP 控制或数据传输。
-
电源管理：
- 锂电池输入接口：通常是 1S (3.7V) 或 2S (7.4V) 锂电池。
- 电压转换电路：将电池电压降压（Buck）或升压（Boost）为系统所需的各种电压（如 5V、3.3V）。
- 电池电压监控：ADC 分压电路，用于监测电池电量。
- 充电管理电路：如果板载充电功能，会有相应的充电 IC。
-
调试与编程接口：
- SWD/JTAG 接口：用于烧录程序和调试（如 ST-Link）。
- 串口接口：用于与电脑或其他设备通信（如 USB转串口芯片 CH340、CP2102）。
-
其他外围接口/元件：
- LED 指示灯：状态指示（电源、通信、错误等）。
- 按键/拨码开关：用于配置或复位。
- TF卡槽：可选，用于存储飞行数据日志或配置文件。
- 扩展接口：如 GPIO 排针，方便连接额外的传感器（超声波定高、光流、GPS模块等）或执行器。
- 安装孔：用于固定在飞行器的机架中心板上。
设计要点：
- 小型化与轻量化： 对于飞行器至关重要。
- 电磁兼容性： 电机驱动产生的大电流和高频信号容易干扰敏感的传感器（如陀螺仪、磁力计）和无线通信，需要仔细设计电源滤波、地线布局和信号隔离。
- 传感器布局： IMU 应尽量放置在板的几何中心，并采取减震措施（如硅胶柱），远离电机和大电流区域以减少振动干扰。磁力计需要远离电机和含铁元件。
- 散热： 电机驱动 MOS 管工作时发热量较大，需要良好的散热设计（敷铜、散热孔、散热片）。
- 可靠性： 飞控板故障可能导致炸机，元件选型和电路设计需要保证稳定性。
总结来说：
“原子的四轴 PCB” 指的是正点原子公司为其四轴飞行器开发套件设计的一块高度集成、功能齐全的核心控制板。它集成了飞控所需的传感器（IMU、气压计）、主控MCU（STM32）、电机驱动、无线通信（如NRF24L01+）、电源管理和调试接口等关键部分，是学习无人机原理、开发飞控算法、进行二次开发的理想硬件平台。
如果你手头有具体的正点原子四轴套件（如 Air724/FlyFish 等），这块 PCB 就是套件里最核心的那块绿色（或其他颜色）的电路板。
