pdf格式原理图怎么画pcb

将PDF格式的原理图转换为PCB设计确实是个挑战，因为PDF本身并不是一种可以被EDA软件直接读取和理解的“原理图文件格式”。PDF更像是一张原理图的“图片”或“文档”，它包含了原理图的视觉信息，但丢失了关键的电气连接（网络）信息、元件属性（如封装、值）、层次结构等EDA软件所需的结构化数据。

?️ 核心方法就是：你需要手动在PCB设计软件中重新绘制原理图（也称为原理图输入）。 这虽然看起来麻烦，但却是最可靠、最精确的方式。

以下是详细的步骤和建议：

? 1. 理解限制（为什么不能直接导入）：

PDF是视觉格式： PDF主要显示图形的样子（线条、文字、符号），计算机无法自动理解这些图形代表什么元件、引脚如何连接。
缺乏电气属性： PDF中看不到元件的封装信息（PCB上实际焊什么）、电气参数（电阻值、电容值）、唯一的元件标号（R1, C2, U3）等关键PCB设计信息。
网络连接不明确： 两根线在PDF图上相交，不代表它们在电气上是连接的（尤其在复杂图中可能有节点标记）。

? 2. 推荐方法：手动重新绘制原理图

选择合适的EDA软件： 打开你熟悉的PCB设计软件（如 KiCad, Altium Designer, Eagle, EasyEDA, OrCAD, PADS等）。
创建新项目： 在软件中新建一个项目。
新建原理图： 在项目中新建一个原理图文件。
放置元件：
- 打开PDF原理图作为参考图（可以放在旁边显示器或用分屏）。

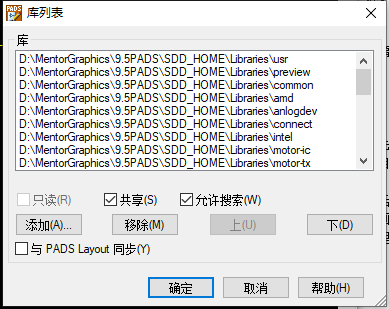

- 在EDA软件的库中（或自建库）找到与PDF图中对应的元件符号（Symbol）。
- 关键一步： 为每个放置的元件指定正确的封装（Footprint）。这是PCB布局布线的物理基础。PDF图中通常不会显示封装信息，你需要：
  - 查看PDF上的元件型号，去查数据手册（Datasheet）确定其封装。
  - 根据电路功能或常见选择，判断封装（如0805贴片电阻、SOT-23三极管、DIP-8集成块）。
  - 如果封装信息缺失或不明确，这是手动绘图中最大的难点，需要工程判断或查找相关资料。
- 设置元件的值（如10kΩ电阻、100nF电容、型号如LM358）。
连接导线：
- 使用EDA软件的“放置导线”工具。
- 严格按照PDF图中线是如何连接的来绘制。
- 特别注意网络标签（Net Labels）：如果PDF中有网络名称（如VCC, GND, CLK, DATA），务必在EDA软件中也放置相同的网络标签（Net Label）。这非常重要‼️ 这些标签定义了电气连接关系。
放置电源/地符号： 确保正确放置电源和接地符号，并分配正确的网络名（如+5V, +3.3V, GND）。
添加标注： 添加必要的注释、标题框等。
电气规则检查（ERC）： 绘制完成后，运行ERC。这能帮你检查一些基本的连接错误（如未连接的引脚、电源冲突等），但无法验证你画的图是否100%与PDF原图一致。

? 3. （不推荐，但可尝试）图像转换工具（存在风险）：

原理图扫描/OCR工具： 有些特定的工具声称可以将PDF/图像原理图转换为EDA格式（如KiCad的Bitmap2Component插件尝试识别符号轮廓，或一些在线服务）。但请注意：
- 精度极低： 识别错误率非常高，尤其对于复杂图纸、手绘图、低质量PDF或特殊符号。
- 无法识别封装和值： 工具只能（试图）识别符号形状和连线，无法获取封装信息和元件值（电阻多大？电容多大？）。
- 需要大量手动修正： 转换出来的结果往往是混乱的符号和一堆断线，需要花费大量时间清理、修正、添加属性、指定封装，工作量可能比重画还大。
- 网络识别错误： 连线的识别尤其不可靠，电气连接关系很容易出错。
使用图像作为背景参考： 有些EDA软件（如KiCad, Altium）允许导入图像（如PDF导出的图片）作为原理图或PCB的背景参考层。你可以把它放在底层作为视觉参考，然后在上面手动放置元件和连线。这不是自动转换，只是提供一个对齐的参考，本质上还是手动绘制。

? 4. PDF中的关键信息提取（手动）：

即使选择手动绘制，PDF依然是你的蓝图。重点关注：
- 元件符号： 确认每个符号代表什么器件（电阻、电容、二极管、芯片型号）。
- 元件标号： 唯一标识符（R1, C2, U3）。确保EDA图中的标号与之一致。
- 元件值/型号： 电阻值、电容值、芯片具体型号（如LM358, 74HC00）。
- 网络标签： PDF图中连接点上的文字标签（如VCC、GND、SIGNAL_A）。这是最重要的电气连接信息之一‼️ 务必在你的EDA图中精确复制这些标签。
- 连接关系： 仔细跟踪每一根线连接了哪些元件的哪些引脚。注意交叉点是否有连接点标识。
- 电源和地： 明确各个电源轨（+5V, +3.3V, +12V）和接地符号。
- 页间连接： 如果是多页PDF，注意页与页之间的连接符（如OFF PAGE CONNECTOR）。

? 5. 仔细检查与复核（至关重要‼️）：

视觉比对： 逐点、逐线、逐个元件地将你绘制的EDA原理图与原始PDF图进行仔细比对。
封装确认： 逐一确认每个元件指定的封装是否物理上可行且正确。
网络标签核对： 确保所有关键网络标签都被复制且放置正确。
ERC结果审查： 认真查看ERC报告，解决所有错误和警告（理解警告的含义，并非所有警告都必须消除）。
逻辑功能验证（如果可能）： 如果理解电路功能，思考一下绘制的图是否逻辑上合理。

? 总结关键步骤：

接受现实： PDF原理图无法直接用于画PCB，必须重建原理图。
选择工具： 打开你选定的PCB设计软件。
手动绘制：
- 根据PDF放置元件符号。
- 为每个元件指定正确的封装（关键！）。
- 设置元件值/型号。
- 按照PDF精确连接导线。
- 精确复制所有网络标签（关键！）。
- 添加电源/地符号。
运行ERC： 检查基本电气错误。
彻底检查： 逐项比对PDF与你的EDA原理图，确保100%一致（尤其是封装和网络连接）。
