关于SMA接头在PCB设计中的应用，以下是关键要点总结：
一、SMA接头类型（按安装方式）
-

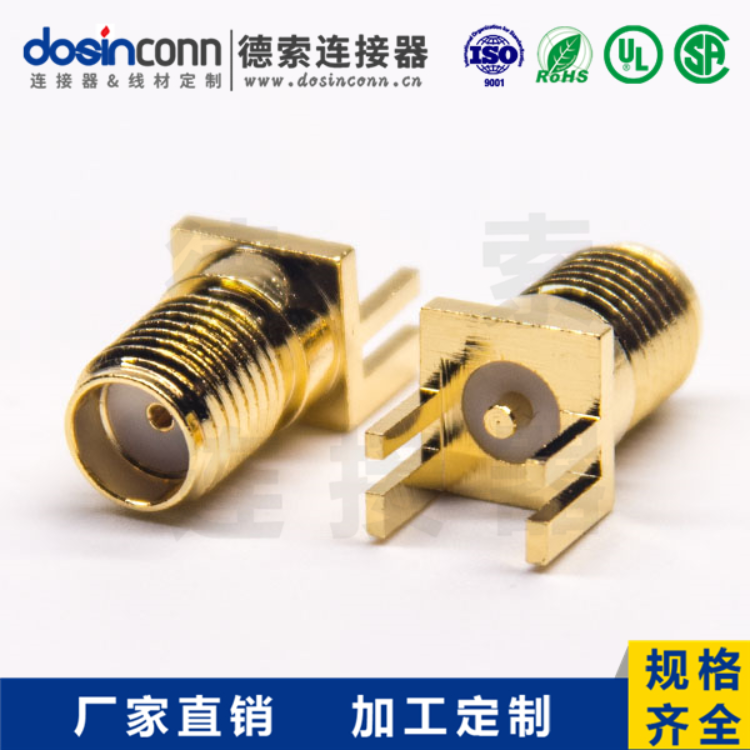

PCB板载式（Board Mount）
- 通孔型（Through-Hole）：引脚穿过PCB焊接（需注意高频性能限制）
- 表面贴装（SMD）：适用于自动化生产（如Rosenberger 32K242系列）
- 侧装/边缘安装（Edge Mount）：通过PCB侧边连接（减少信号过孔）
-
面板安装式（Panel Mount）
- 通过机箱固定，用电缆连接PCB
二、PCB设计核心要点
-
阻抗控制
- 保持50Ω特性阻抗（2.4GHz以下FR4板材可用）
- 微带线阻抗计算公式： $$ Z_0 \approx \frac{87}{\sqrt{\varepsilon_r + 1.41}} \ln \left( \frac{5.98h}{0.8w + t} \right) $$ （其中：εr=介电常数，h=介质厚度，w=线宽，t=铜厚）
-
接地设计
- 连接器周围密集接地过孔（孔径0.3mm，间距1-1.5mm）
- 采用接地铜环结构（内径比焊盘大0.5mm）
- 避免接地分割（尤其是射频区域）
-
焊盘设计
- 严格遵循器件手册尺寸
- 中心导体焊盘与外屏蔽焊盘间距≥2mm（防短路）
- 典型焊盘示例：
| 中心焊盘直径 | 接地环内径 | 接地环宽度 | |-------------|------------|------------| | 1.8mm | 4.0mm | 1.5mm |
-
信号过渡结构
- 共面波导过渡（推荐）：
SMA→ 50Ω CPW ────────> 50Ω微带线 │││ GND-------┘└└-------GND - 避免90°拐角（采用45°或圆弧走线）
- 共面波导过渡（推荐）：
三、高频设计建议
-
板材选择
-
6GHz建议使用Rogers RO4350B（εr=3.48, 损耗因子0.0037）
- 厚度优先选用0.508mm/0.8mm
-
-
屏蔽处理
- 连接器下方禁止走线（包括内层）
- 顶层铺铜距信号线≥3倍线宽
-
测试优化
- 预留De-embedding校准结构（如Thru-Reflect-Line）
- 添加谐振环测试结构（用于Q值验证）
四、典型焊接工艺
-
热风回流焊
- 峰值温度：260±5℃（无铅）
- 升温斜率：1-2℃/s
-
手工焊接
- 使用温控烙铁（320℃）
- 先焊中心引脚，后焊接地外壳
- 禁用酸性助焊剂
五、常见故障预防
- 焊盘脱落：避免多次焊接（最多3次返修）
- 阻抗失配：严格控制介质层公差（±10%）
- 自激振荡：在电源端添加λ/4开路线
实用技巧：对于1-6GHz设计，在SMA焊盘后方预留π型衰减电路位置（0Ω电阻位），可在测试时快速改善匹配（如0402封装的20dB衰减器）。
实际应用中，推荐使用Samtec的SE-SF系列或Hirose的U.FL系列微型接头进行设计验证，再切换至标准SMA接口。高频测量时，需注意连接器扭矩（标准8 in-lbs≈0.9 N·m）对VSWR的影响，典型变化范围可达1.05-1.15。
