PCB文件需要用电路板设计软件打开，具体选择取决于文件格式和设计来源。以下是常用的中文软件分类：
一、主流商业软件（需付费授权）
-
Altium Designer (AD)
- 开发商：Altium（澳腾）
- 支持格式：
.PcbDoc（专属格式）、.SchDoc（原理图）等 - 行业标准，适合中大型企业。
-
Cadence Allegro / OrCAD
- 开发商：Cadence（铿腾电子）
- 支持格式：
.brd（Allegro）、.opj/.dsn（OrCAD） - 高速PCB设计标杆，常见于通信/芯片行业。
-
Mentor PADS
- 开发商：Siemens EDA（原Mentor Graphics）
- 支持格式：
.pcb（PADS Layout）、.sch（原理图） - 中小型企业常用，操作简洁。
-
KiCad（免费开源）
- 开发商：开源社区
- 支持格式：
.kicad_pcb、.sch，兼容导入Altium/Eagle等格式 - 完全免费，适合个人/学生/初创团队。
二、免费/轻量级工具
-
KiCad（再次强调）
- 开源跨平台（Win/Mac/Linux），支持Gerber查看、3D预览。
-
Autodesk Eagle（部分免费）
- 开发商：Autodesk（欧特克）
- 免费版限制2层板，支持
.sch/.brd格式（旧版Eagle文件）。
-
Viewers（专用查看器）
- Altium Viewer：免费查看AD设计文件（官方下载）
- ZofzPCB：Gerber文件查看器（支持
.gbr/.zip） - GerbView：查看光绘文件（制板厂常用格式）。
三、如何选择？
- 确认文件扩展名（关键！）：
.PcbDoc→ Altium Designer.brd→ Cadence Allegro 或 Eagle.kicad_pcb→ KiCad.pcb→ PADS 或 Protel（老版本）
- 协作需求：若文件来自合作方，直接询问对方设计软件避免兼容问题。
- 仅需查看：用免费查看器（如Altium Viewer）或在线工具（PCBWeb Viewer）。
总结：优先尝试 KiCad（免费全能） 或 Altium Viewer（专用于AD文件）；若涉及编辑/生产，需匹配原始设计软件。格式混乱时，可要求提供Gerber文件（制板通用格式）用查看器打开。
pcb文件打开的具体步骤
因为pcb文件是用专业软件画出来的，所以可以用该类软件来打开，比如广为人知的Protel软件，若是电脑上没有安装，可以从网上下载该软件，从而就能打开pcb文件了。
2020-05-22 16:53:17
dps文件用什么软件打开
DPS文件是一种由金山WPS软件生成的文档格式。要打开DPS文件，你需要使用WPS软件本身，或转换成其他通用的文件格式如DOC或PDF，这样使用Microsoft Word、Adobe
2024-02-03 09:41:30
请问KIT33912EVME Evaluation Kit PCB文件和查看文件用什么软件打开？
KIT33912EVME Evaluation Kit PCB文件和查看文件用什么软件打开？
hisysteeoke
2023-05-17 08:16:32
dcm格式用什么软件打开
扫描、MRI扫描等。由于DCM文件包含了丰富的图像数据和元数据，因此需要专门的软件来打开和处理这些文件。 以下是一些可以打开DCM文件的软件，以及它们的一些特点： OsiriX ：这是一款专为Mac
2024-09-18 15:39:39
pcb设计用什么软件
对于PCB工程师来说，选择合适自己的PCB设计软件能够很好的提高工作效率，所以PCB设计软件的选择是很重要的。那么pcb设计用什么软件好呢？下面小编就给大家介绍一下。 pcb设计用什么软件？ 1
2021-08-06 16:08:08
allegro设置SCH和pcb文件的默认打开方式方法
设计好的SCH和pcb文件我都需要先打开软件，通过软件才能打开工程文件，allegro 不能设置成默认打开方式
2019-10-13 09:27:00
PCB设计软件软件名称和其对应的设计文件后缀名介绍
Allegro 17.2打开文件依然提示报错，明显不是Allegro的设计文件了，想到 .brd 后缀文件格式的还有Eagle，用Eagle 很顺利的就打开了。目前业内常用的PCB设计软件还是蛮多的，老wu这里大概列举一下目前国内比较流行的PCB设计软件软件名称和其对应的设计文件后缀名。
60user138
2019-07-23 07:03:20
EVAL-AD2428WB1BZ的PCB用什么软件打开？
我在ADI下载了开发板EVAL-AD2428WB1BZ的硬件设计资料，里边有一份EVAL-AD2428WB1BZ_r2p0_180516_1.pcb，该文件用Altium designer打不开，请问什么软件能够打开？PADS？ORCAN？还是其他？
来自南方的狼
2023-11-28 06:47:32
请问用EAGLE软件设计PCB需要提供其他什么文件？
最近刚学PCB设计，用的是EAGLE这个软件。我想PCB设计好了以后，找淘宝上的商家给制版。除了gerber文件，还需要提供其他什么文件吗？还有gerber文件是标准统一的吗？我担心EAGLE和AD（或者其他主流设计软件）生成的gerber文件不一样，那还得重新学AD。
BOY2
2019-07-11 04:36:11
pcb板设计用啥软件较好
对于PCB工程师来说，一款好用的PCB设计软件是很重要的，直接影响到高效完成PCB设计作业。那么pcb板设计用啥软件较好？下面我们一起来看一下。
2021-10-07 16:00:00
Allegro PCB软件画板技巧总结
在用Cadence 的PCB设计软件时，总是想着与之前用的Altium Designer 画PCB的样子统一起来。发现用Allegro PCB打开一个已经画完的PCB文件后，发现PCB走线拐弯处有
hu_wfllllllllf
2019-07-08 07:55:11
谷歌模型怎么用PS打开文件和图片
谷歌模型本身并不是用Adobe Photoshop（简称PS）打开的文件和图片格式。谷歌模型通常是用于机器学习和深度学习的模型文件，如TensorFlow模型（.pb, .h5, .tflite等
2024-02-29 18:25:50
PCB激光打标机的控制软件
2023-08-17 15:51:04
PCB设计用什么软件好？
大多数PCB工程师接触的设计软件基本是从AD开始的，AD作为简单易学的基础入门级硬件设计软件，它适合用来绘制简单的单双面板及四六层板，通过原理图设计、电路仿真、PCB绘制、信号完整性分析等多方面技术的完美融合
2023-12-25 15:57:19
PCB软件有哪些 PCB软件介绍
PCB也被称为印刷电路板，PCB的设计是以电路原理图为根据，实现电路设计者所需要的功能。那么pcb软件有哪些呢？下面小编就为大家介绍一下。 pcb软件有哪些呢？目前大家用的最主流的软件有三款
2021-10-03 17:44:00
老的pcb文件导入AD18打开没有任何东西该怎么办？
老的pcb软件2002的，画的PCB文件用AD18打开，没有任何东西，用protel99打开正常，
xzvzczfa
2019-09-29 10:03:52
PCB行业的杀毒软件
使用工具，排版优化、叠层设计、阻抗计算等小白也能搞定第一步，打开DMF图标软件界面图点击打开->选择PCB文件PCB与预览点击一键DFM分析分析结果会在右侧显示出来，并且问题会有
深情不及久伴666
2021-05-07 09:12:50
怎么打开.SchDoc类型的文件？
我的一份资料中有一个“原理图及PCB”文件夹，里面都是.SchDoc类型的文件，用什么软件打开啊？有安装包的话，麻烦分享一下
60user9
2019-08-26 04:38:05
AD 和其他软件文件转 KiCad 的五种方法
KICAD格式！把其他软件的PCB文件通过Altium Designer 的输入向导导入AD,然后根据下面方法转换成KICAD格式。立创EDA可以直接导出AD格式！1:用ad打开导出pcad格式
饕餮人
2021-06-22 10:04:21

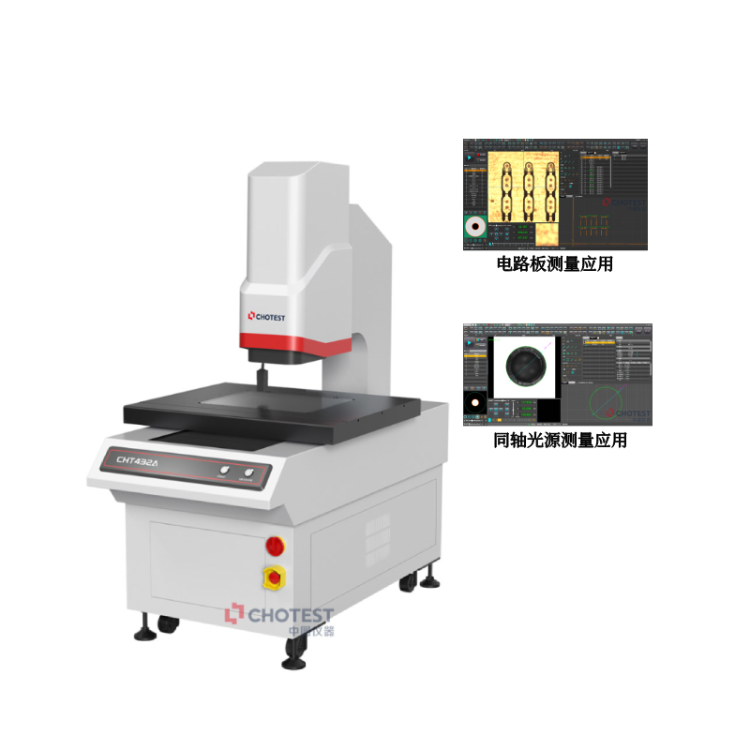

全自动影像测量仪软件
