PCB板的缺陷检测是电子制造业中的关键环节，主要依赖自动化光学检测（AOI）、X射线检测（AXI）、飞针测试等技术。以下是常见缺陷类型及主流检测方法的中文详解：
一、常见PCB缺陷类型
-
外观缺陷
- 短路/断路：线路间异常连接（锡桥）或断裂。
- 焊盘问题：氧化、污染、脱落或尺寸偏差。
- 阻焊层缺陷：气泡、划伤、覆盖不均（如焊盘被绿油覆盖）。
- 孔洞问题：钻孔偏移、孔壁铜层不完整（破孔）、堵塞。
- 异物残留：锡珠、灰尘、金属碎屑。
-
焊接缺陷（SMT贴装后）
- 虚焊/假焊：焊锡未熔合元件引脚。
- 立碑（Tombstoning）：一端翘起导致开路。
- 锡球（Solder Balling）：焊锡飞溅形成小球。
- 偏移/侧立：元件位置或角度错误。
-
内层缺陷（多层板）
- 层压问题：分层、气泡、铜箔皱褶。
- 内层短路/断路：无法目视，需X光或电性测试。
二、主流检测技术
-
自动光学检测（AOI）
- 原理：高分辨率相机扫描PCB，比对CAD设计或标准图像。
- 适用场景：
- 裸板线路缺陷（短路、断路）。
- 焊锡质量（少锡、连锡）。
- 元件贴装位置/极性。
- 优势：速度快、非接触式。
- 局限：无法检测遮挡区域（如BGA底部焊点）。
-
自动X射线检测（AXI）
- 原理：X射线穿透PCB，分层成像检测内部结构。
- 核心应用：
- BGA、QFN等隐藏焊点的焊接质量。
- 孔内铜厚均匀性。
- 内部层间对齐。
- 优势：可透视多层结构。
- 缺点：设备成本高，检测速度较慢。
-
飞针测试（Flying Probe Test）
- 原理：移动探针接触测试点，测量电气参数（通断、阻抗）。
- 适用场景：
- 小批量、高混装产线。
- 验证开路/短路。
- 优势：无需定制治具，灵活性高。
- 缺点：速度慢，不适用大批量。
-
在线测试（ICT）与功能测试（FCT）
- ICT：针床治具测试电路通断及元件参数。
- FCT：模拟实际工作环境，验证整体功能。
- 局限：需定制治具，成本高，覆盖范围有限。
三、技术挑战与趋势
-
挑战
- 微小元件检测：01005封装、微细间距线路（<50μm）对光学分辨率要求极高。
- 高密度板（HDI）：盲埋孔、堆叠孔结构增加成像难度。
- 柔性板（FPC）：形变导致图像匹配误差。
-
智能化趋势
- AI深度学习：
- 替代传统算法，提升缺陷识别准确率（如区分真假虚焊）。
- 减少误报率（如灰尘与真实缺陷的区分）。
- 3D AOI/AXI：
- 扫描焊点高度/体积，量化锡膏量。
- 多模态融合：
- AOI+AXI+电性测试数据联动分析，提升综合检出率。
- AI深度学习：
四、实际应用建议
- 产线配置策略：
- 前道工序：AOI检测裸板及焊膏印刷。
- 回流焊后：AOI+AXI（针对BGA）复合检测。
- 终检：飞针测试或FCT功能验证。
- 成本优化：
- 中低复杂度板卡：优先采用AOI+飞针测试组合。
- 汽车电子/医疗设备：必须配备AXI确保焊点可靠性。
示例：某手机主板厂通过导入AI-AOI系统，将BGA焊球的漏检率从1.2%降至0.02%，误报率减少40%。
五、结论
PCB缺陷检测需根据板卡类型（刚性/柔性/HDI）、元件密度及可靠性要求，组合AOI、AXI、电性测试等技术。随着AI和3D成像的普及，检测精度与效率持续提升，但高复杂度板的100%无缺陷检测仍是行业攻坚方向。企业需平衡检测成本与质量需求，动态优化质检流程。
基于YOLOv8的PCB板缺陷检测
基于DeepPCB这个公开数据集，总计有1500份的模板-缺陷图像数据对，总计图像3000张，对应text格式的1500个标注文本描述文件。包含PCB主要的六个类别错误。
2023-08-18 10:56:07
AI机器视觉在PCB板缺陷检测技术中的应用
PCB板作为现代电子设备的重要组成部分，是集成各种电子元器件的信息载体，在电子领域中有着广泛的应用，其质量可直接影响到产品的性能。
2022-11-04 16:06:03
柔性印刷线路板缺陷检测方法指南
现有的FPC缺陷检测算法多衍生于PCB检测算法，但受本身独特性限制，FPC板缺陷要求更高，检测样板尺寸更大，样板成像易变形，使得针对PCB板的缺陷检测算法不能直接套用FPC板的检测算法，需要根据FPC板实际线路特征制定与之适宜的检测算法。
2023-11-30 15:29:26
高光谱相机在工业检测中的应用：LED屏检、PCB板缺陷检测
随着工业检测精度要求的不断提升，传统机器视觉技术逐渐暴露出对非可见光物质特性识别不足、复杂缺陷检出率低等局限性。高光谱相机凭借其独特的光谱分析能力，为工业检测提供了革命性的解决方案。以下结合中达瑞
2025-04-23 16:36:49
机器视觉技术在PCB线路板检测上的应用
，安装密度大，这就要求PCB板的集成度进一步提高。为了保证电子产品的性能，PCB板缺陷检测技术已经成为电子行业中非常关键的技术。
2021-09-17 11:55:00
PCB检测 pcb缺陷检测关键技术是什么
PCB即印刷电路板是电子产品中各个电子元器件之间连接的承载体，是电子工业的重要部件之一。在这篇文将分享常见的PCB电路板的缺陷检测技术，希望对用户有所帮助。
2021-07-21 16:59:53
PCB板出现焊接缺陷的原因
缺陷产生的原因，这样才能有针对性的改进，从而提升PCB板的整体质量。下面一起来看一下PCB板产生焊接缺陷的原因吧! 1、电路板孔的可焊性影响焊接质量 电路板孔可焊性不好，将会产生虚焊缺陷，影响电路
yangyt
2019-05-08 01:06:52
使用YOLOX检测PCB的缺陷
我们将使用mmdetection？ 检测PCB图像中的缺陷。OpenMMLab？ 是一个深度学习库，拥有计算机视觉领域大多数最先进实现的预训练模型。它实现了几乎所有众所周知的视觉问题，如分类、目标检测与分割、姿态估计、图像生成、目标跟踪等等。
2022-12-07 10:01:08
PCB板常用检测方法
本文来介绍PCB板常用检测方法1、PCB板人工目测使用放大镜或校准的显微镜，利用操作人员视觉检查来确定电路板合不合格，并确定什么时候需进行校正操作，它是最传统的检测方法。它的主 要优点是低的预先成本
seoseo
2020-11-12 09:39:43
pcb常见缺陷汇总
pcb板作为电子元件的载体，是影响PCBA产品质量的一个重要因素，pcb电路板集成度越高越复杂，pcb在生产过程中出现缺陷的概率就好越大，那么pcb常见的缺陷有哪些？本文捷多邦小编将对此进行详细介绍。
2023-09-14 10:34:59
PCB线路板常见缺陷原因分析:解锁电路板制造的隐秘挑战
一站式PCBA智造厂家今天为大家讲讲PCB线路中常见的缺陷有哪些?常见PCB缺陷及其产生原因。在电子设备制造过程中，PCB(印刷电路板)的质量是至关重要的。作为连接各个电子元器件的桥梁，PCB的质量
2024-11-08 09:45:36
pcb常见缺陷原因与措施
pcb常见缺陷原因与措施 印制电路板 PCB (Printed Circuit Board) 是电子产品中不可或缺的一部分。由于 PCB 的设计和制造非常关键，缺陷可能会导致电子产品的异常甚至故障
2023-08-29 16:40:23
表面检测市场案例，SMT缺陷检测
偏移、金属件断脚、连接器变形、水晶极性反、撞落等缺陷，这些缺陷如果由人工进行检测，就会速度慢且检出率不高。尤其对于体积很小的电路板，更会加大检测难度。 02 SMT缺陷检测的难点及识别过程 ①缺陷种类
我爱方案网
2022-11-08 14:28:45

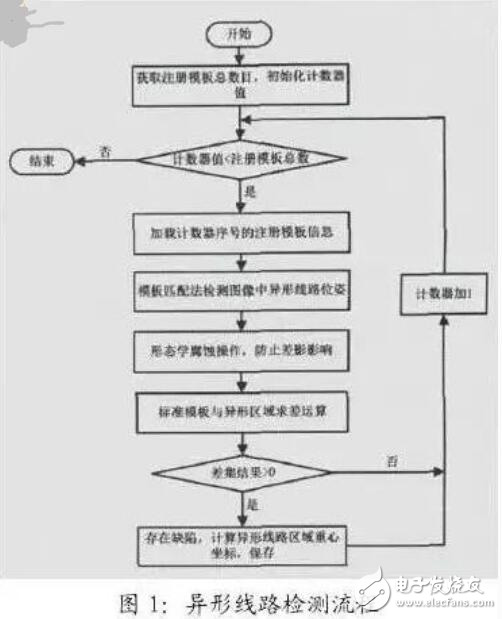

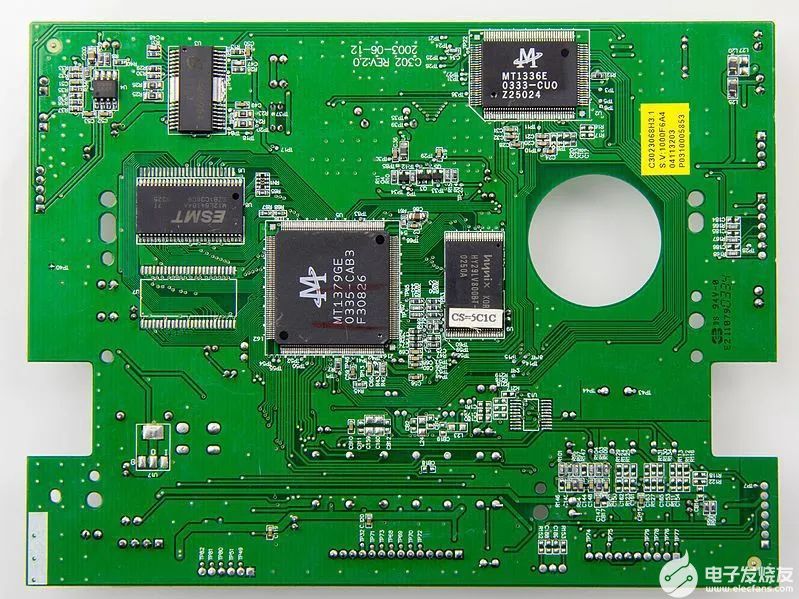

电路板缺陷检测
柔性电路板简称“软板“，行业内俗称FPC，FPC作为一种常见线路板类型，其市场占有率随着电子产品向微型化、轻便化发展不断上升。但FPC在加工、上料、贴装等生产过程中可能出现断路、短路、线宽不符等瑕疵。本文主要分析柔性印刷线路板缺陷检测方法。
2019-05-22 16:15:42
保证PCB板的生产质量的检测方法有哪些
PCB尺寸检测的内容主要有加工孔的直接、间距及其公差、PCB边缘尺寸等。外观缺陷检测的内容主要有：阻焊膜和焊盘的对准情况；阻焊膜是否有杂质、剥离、起皱等异常状况；基准标记是否合格；电路导体宽度（线宽）和间距是否符合要求；多层板是否剥层等。实际应用中，常采用PCB外观测试专用设备对其进行检测。
2019-09-20 10:37:01
友思特应用 | 高精度呈现：PCB多类型缺陷检测系统
高精度呈现！友思特PCB多类型缺陷检测系统，借由深度学习自动标注功能排查全部微小缺陷，为工业 PCB生产制造提供了先进可靠的质量保障。
2024-04-10 17:51:08
[转]产品表面缺陷检测
` 在工业制造过程中，总会有各种生产缺陷。以前大多数的产品检测都是用肉眼检查的，随着机器视觉技术的发展，使用机器代替人眼检测已成为未来的发展趋势。机器视觉检测技术可用于产品表面缺陷检测，尺寸检测等
RKE瑞科
2020-08-07 16:40:56
X-Ray检测设备能检测PCBA的哪些缺陷
X-Ray检测设备可以检测PCB（电路板）的多种内部及外部缺陷，如果按照区域区分的话，主要能观测到一下几类缺陷： 焊接缺陷： 空洞（Voiding）：焊点内部出现的空气或其他非金属物质形成的空隙
2025-02-08 11:36:06
PCB电路板故障快速检测的方法都有哪些？
一站式PCBA智造厂家今天为大家讲讲pcb电路板故障检测方法有哪些?PCB电路板故障检测方法。PCB电路板产生故障的原因多种多样，只有准确的找到问题点，才能快速的解决故障，接下来深圳PCBA加工厂家为大家介绍PCB电路板故障检测方法。
2023-08-31 08:54:44
板带表面缺陷检测系统助力实现高效精确智能化
缺陷检测系统，在金属材料生产加工企业的运用，为表面缺陷检测提供了良好的解决方案。 检测对象：铝板带、钢板带、彩涂板、不锈钢带、铝塑板、镍带、铜带、金属箔材、冷轧板、镀锡板、镀锌板等金属板卷带箔材料； 典型瑕疵
2021-02-18 15:53:45

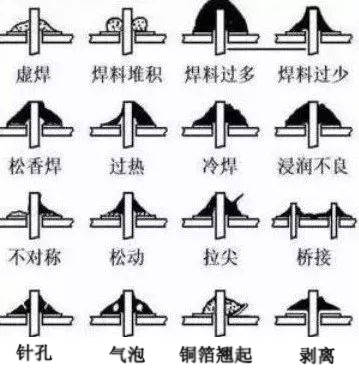

详解16种常见的PCB焊接缺陷
