pcb 符号

分享:

好的!PCB 符号指的是在电路原理图设计阶段使用的图形化表示元件或电路功能的标记,也称为原理图符号

以下是关键点说明:

  1. 核心概念:

    • 它们是抽象的图形,代表实际电子元件(如电阻、电容、芯片、连接器等)或特定电路功能(如接地、电源)。
    • 符号不表示元件在物理PCB板上的实际形状、大小或引脚排列。物理布局由PCB封装决定。
    • 符号主要展示元件是什么(功能)以及如何连接(电气连接点)。
  2. 目的与作用:

    • 描述电路功能: 绘制原理图的核心元素,用于清晰表达电路的逻辑连接和工作原理。
    • 定义电气连接: 符号上的引脚/接线端定义了元件与其他部分的连接点。
    • 生成网络表: PCB设计软件根据原理图符号及其连接关系生成网络表。这是连接原理图设计(逻辑连接)与PCB布局设计(物理实现)的桥梁。
    • 元件标识: 符号通常伴随元件标识符(如R1, C2, U3)和参数值/型号(如10kΩ, 0.1uF, LM358),便于识别和物料采购。
    • 工程设计沟通: 是工程师、技术人员之间沟通电路设计意图的标准语言。
  3. 常见PCB符号示例:

    • 电阻 (Resistor): 通常是一个矩形或锯齿线形状。
    • 电容 (Capacitor):
      • 无极性电容: 两条平行短线。
      • 电解电容/钽电容: 一条直线(正极)和一条带弯曲的线(负极),或矩形带+号标识。
    • 电感 (Inductor): 一系列连接的半圆或螺线圈。
    • 二极管 (Diode): 三角形(指向阴极)加一条垂直短线(阴极)。
    • 发光二极管 (LED): 二极管符号加两个向外的小箭头,表示发光。
    • 晶体管 (Transistor):
      • BJT (双极型): NPN (箭头向外), PNP (箭头向内)。
      • MOSFET (场效应管): 多种画法,通常显示栅极(G)、漏极(D)、源极(S)和衬底连接。

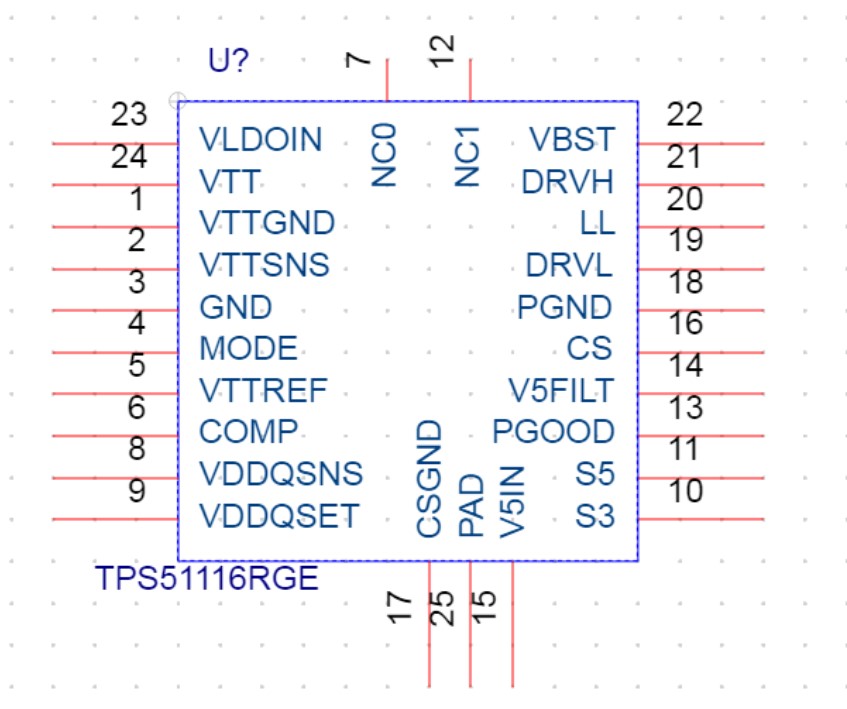

    • 集成电路/芯片 (Integrated Circuit / IC): 通常是一个矩形方框,引脚从侧面引出,标有引脚号或功能名称(如VCC, GND, IN, OUT, CLK)。(IC)
    • 连接器 (Connector): 多种形状(矩形、圆形、排针等),带有引脚编号。
    • 开关 (Switch): 多种类型(单刀单掷、单刀双掷等),通常用带有可移动触点的线条表示。
    • 接地 (Ground): 通常是水平或垂直的短线,向下延伸出三条递减长度的横线,或用GND标记。有多种接地符号(信号地、电源地、机壳地等)。
    • 电源 (Power):VCC, VDD, +5V, +3.3V, -12V等文字标注,或使用特定符号(如圆圈内+表示正电源,有时也用VCC符号)。
    • 测试点 (Test Point): 一个小圆圈或带TPx标签的点。
  4. 与PCB封装的区别:

    • PCB符号 (原理图符号): 做什么? (功能、电气连接)。在原理图中使用。
    • PCB封装 (Footprint/Land Pattern): 长什么样?焊在哪里? (元件的物理外形、焊盘尺寸形状、位置、丝印轮廓、1脚标识)。在PCB Layout中使用。
    • 映射关系: 在设计库中,一个原理图符号会关联一个或多个可能的PCB封装。在绘制原理图时放置符号,在PCB设计阶段需要为每个符号实例指定具体的封装。
  5. 标准化:

    • 虽然存在一些通用的习惯画法(如电阻矩形、电容平行线),但并没有单一的全球强制标准
    • 常用的符号库标准包括:
      • IEC (国际电工委员会) 标准: 在欧洲更常用,符号通常更简洁、抽象(如电阻是矩形)。
      • ANSI/IEEE (美国国家标准学会/电气电子工程师学会) 标准: 在美国更常用,符号有时更形象(如老式电阻用锯齿线)。
    • 很多公司或设计团队也会有自己的内部库或基于常用EDA工具(如Altium Designer, KiCad, OrCAD)的标准库。
    • 一致性非常重要,确保团队内部和图纸间的清晰沟通。

总结:

PCB符号 (原理图符号) 是电子设计自动化过程中,用于在电路原理图图形化表示电子元件功能和电气连接关系的抽象标记。它们是电路逻辑设计和功能描述的基础,与表示元件物理形状和焊盘布局的PCB封装共同协作,最终完成PCB的设计与制造。

如果你需要某个具体元件的符号图示,可以告知元件名称,我可以尝试描述其常见符号画法。

PCB符号的概念及作用简析

PCB符号,也叫PCB封装,就是把实际的电子元器件,芯片等的各种参数,比如元器件的大小,长宽,直插,贴片以及焊盘的大小,管脚的长宽 ,管脚的间距等用图形方式表现出来。

2022-08-22 11:21:53

ORCAD格式的PSoC 5LP是否有示意图/ PCB符号

ORCAD格式的PSoC 5LP是否有示意图/ PCB符号?我可以为PSoC 1, 3和4找到一些,但是没有5。也有AltIn符号为3/4 / 5。似乎他们已经响应特定的请求被释放了,所以如果有柏柏尔(或其他任何人)的符号可以释放,那就方便了。

60user15 2019-08-07 08:52:51

原理图和PCB符号的概念及作用

原理图,顾名思义就是表示在电路板上的各元器件之间连接关系原理的图表。在方案开发等正向研究中,原理图的作用是非常重要的,而对原理图的把关也关乎整个项目的质量。由原理图延伸下去会涉及PCB layout

2022-11-01 09:29:08

电路板原理图和PCB符号的概念及作用

  原理图,顾名思义就是表示在电路板上的各元器件之间连接关系原理的图表。在方案开发等正向研究中,原理图的作用是非常重要的,而对原理图的把关也关乎整个项目的质量。由原理图延伸下去会涉及PCB

2023-01-09 10:19:22

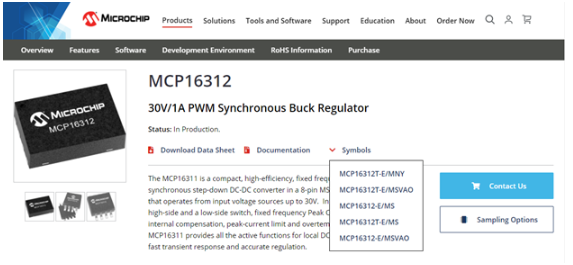

Microchip的模拟工具生态系统第4部分:PCB符号和封装

一旦该过程的设计阶段完成,印刷电路板(PCB)设计就开始了。Microchip通过与Ultra Librarian合作,以可导入当今最流行的CAD工具的格式提供Microchip产品的CAD模型,使这一步骤更快,更强大。

2023-05-05 11:38:20

原理图符号PCB封装有什么不同?

“  原理图符号PCB封装是电子设计中最基本的要素。本文针对刚踏入电子设计的新人,介绍了原理图符号PCB封装区别,以及在KiCad中两者的对应关系。 ” 什么是原理图符号? 原理图符号抽象了

2024-12-04 18:13:24

PCB板上常见标注符号的含义

Q A 问: PCB板上常见标注符号的含义(元器件标识) 大多数PCB电路板的每个部分都有一个标注符号。这些符号标注了板上的组件类型和放置位置。通过查看故障部件的标注符号,有助于工程师确定所需

2022-11-03 10:55:34

FPGA自动符号生成节省PCB设计创建时间

FPGA的I / O优化提供了一个自动化的FPGA符号生成过程集成的原理图和PCB设计,节省天的PCB设计创建时间的整体质量和准确性,同时增加你的原理图符号

2019-10-16 07:06:00

PCB上那些米色标记/图标/符号是什么?如何将其去除?

PCB上那些米色标记/图标/符号是什么?如何将其去除?

2023-10-16 15:21:58

直接用原理图符号pcb脚印板的设计方案

你知道垫有最多的部分,符号,和足迹,网络上免费吗?使用PartQuest™创建你的图书馆下载Digi-Key®部分直接与原理图符号PCB足迹垫设计项目。

2019-10-29 07:05:00

PCB布线过程出现的平行符号什么意思?

`PCB布线过程出现的平行符号什么意思?谢谢指导`

elecfar 2020-09-23 19:09:45

如何为下一个符号消除PCB设计项目

学习如何消除对你的下一个符号和创造足迹PCB设计项目,使图书馆创建快速而简单。

2019-10-23 07:08:00

原理图符号PCB封装图的使用方法

如果单击图标后显示元器件没有符号或封装图可供下载,您可以自行创建或申请定制。若要自行创建,只需遵循SamacSys的指示,即可创建原理图符号PCB封装图。若要申请定制,请填写包括电子邮箱在内的必要信息,SamacSys会在设计团队完成后与您联系。

2020-06-25 18:02:00

PCB上常见元器件标识符号的含义:这张表总结全了!

PCB上常见元器件标识符号的含义:这张表总结全了!

2023-09-28 18:10:31

PCB设计中原理图符号库的构建

作为PCB设计的第一个环节 - 根据元器件的数据手册构建该器件相应的原理图符号(也称原理图库)是非常重要的一步,它的规范与否不仅大大影响了最终PCB的结果,同时也影响着原理图的可读性、可维护性、可检查性。

2019-05-29 14:33:31

在ad9PCB画图中为什么会出现这个符号

在ad9PCB画图中为什么会出现这个符号

h1654155993.7636 2019-10-15 14:11:53

请问PCB中的元器件符号怎么全部隐藏?

PCB中的元器件符号怎样全部隐藏?

60user107 2019-05-17 07:35:19

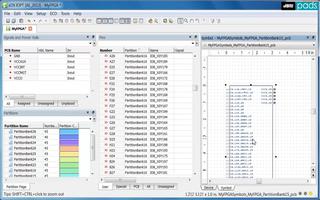

FPGA I/O优化功能自动生成FPGA符号

FPGA I/O 优化功能提供了自动化 FPGA 符号生成流程,该流程与原理图设计和 PCB 设计相集成,可节省大量创建 PCB 设计的时间,同时提高原理图符号的总体质量和准确性。

2019-05-20 06:16:00

STEP7符号/符号表使用

共享符号与本地符号 符号可以分为共享符号与本地符号。 程序代码段中的共享符号与局部符号之间的差别可区分如下: 来自符号表中的符号(共享符号)将显示在引号".."内。 来自块的变量声明表中的符号(局部

2023-01-29 11:55:23

保险丝的电路符号及图形符号

本文介绍了保险丝符号的相关知识,有关保险丝的电路符号(文字符号),以及保险丝的电学符号(图形符号),了解下保险丝的符号表示方法。

2020-03-29 16:08:00

电源符号VCC、VDD、VEE、VSS的解释

电路设计以及PCB制作中,经常碰见电源符号:VCC、 VDD、VEE、VSS,他们具有什么样的关系那?

2023-09-19 15:10:56

Arduino模组的KiCad符号与封装库介绍

介绍一个包含 Arduino 模组(模块、接插件、扩展板)KiCad 原理图符号PCB 封装的开源项目。

2024-01-13 17:08:35

PCB板上153个常见字母符号大全

PCB板是基于电路设计图而生产的,看过电路设计图的小伙伴都会知道,上面有各种物理电学标准符号。通过分析电路设计图,可以得知将使用哪些电子元器件,各元器件之间的关系,以及该电路具备哪些性能。

2024-03-20 10:33:58

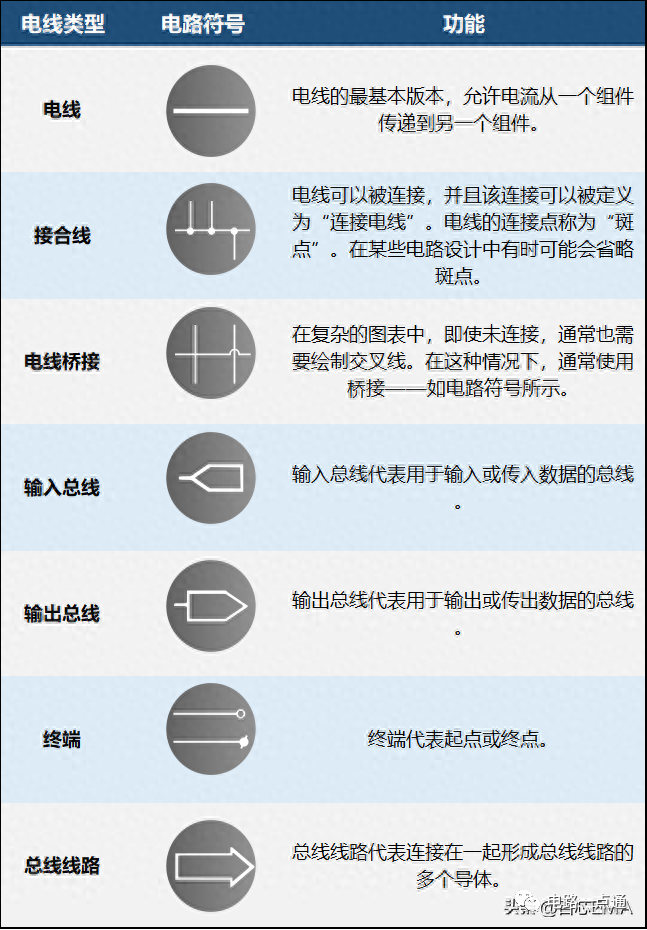

电气电子电路符号和名称汇总
