pcb polygon plane

分享:

在PCB(印制电路板)设计领域,"Polygon Plane" 是指覆盖在PCB板层上的大面积铜箔区域,中文通常称为:

? 1. 铺铜

  • 最通用的中文术语,指在PCB空白区域填充铜皮,形成连续或分割的导电区域。
  • 用途:提供接地(GND)、电源(VCC)回路,增强散热,减少电磁干扰(EMI)。

? 不同软件中的中文名称:

  • Altium Designer
    "敷铜""多边形敷铜"(Polygon Pour)
  • KiCad
    "铺铜""填充区"
  • Cadence Allegro
    "Shape"(形状,指铜皮区域)
  • PADS
    "灌铜"(Copper Pour)

⚡ 核心作用:

  1. 电气连接
    • 电源/地网络提供低阻抗路径,降低噪声。
  2. 散热
    • 大面积铜皮加速热量散发(尤其对大功率元件)。
  3. 电磁屏蔽
    • 减少信号间的串扰,抑制高频EMI。
  4. 提高板子机械强度
    • 平衡铜分布,减少生产时的翘曲风险。

⚠️ 关键设计要点:

  • 连接方式
    • 十字连接(Relief Connect):避免焊接散热过快(常见于插件引脚)。
    • 直接连接(Solid Connect):增强导电/散热(适合表贴器件)。
  • 铜皮与导线间隙
    • 通过规则设置Clearance,防止短路。
  • 分割铺铜
    • 同一层分割多个铜区(如 AGNDDGND),用隔离带(Anti-Cu)分隔。

️ 负片工艺(负片层):

  • 在电源/地层(如 Plane Layer)中,铜皮为默认存在,通过划线(Line)镂空(Void)定义隔离区域,减少数据量,提升设计效率。

✅ 总结:

PCB Polygon Plane = 铺铜 / 敷铜 / 灌铜
本质是通过智能填充铜箔优化电路性能,是PCB设计中的关键EMC与散热手段。需根据软件术语选择对应操作(如Altium中的"多边形敷铜"),并合理配置连接规则?。

Fill,Polygon Pour,Plane之间的区别简单介绍

在 AD 中,大面积覆铜有 3 个重要概念: Fill(铜皮,也就是静态铜)Polygon Pour(灌铜,也就是动态铜) Plane(平面层)Fill 表示画一块实心的铜皮,将区域中的所有连线

云云云3 2019-06-06 05:35:58

来聊一聊Altium中Fill,Polygon Pour,Plane的区别和用法

Fill会造成短路,为什么还用它呢?来聊一聊Altium中Fill,Polygon Pour,Plane的区别和用法

60user19 2021-04-25 06:29:06

AD中关于Fill,Polygon_Pour,Plane的区别和用法

在 AD 中,大面积覆铜有 3 个重要概念:Fill填充Polygon Pour(灌铜)Plane(平面层)这 3 个概念对应 3 种的大面积覆铜的方法,下面我将对其做详细介绍:一.FillFill

郑振宇altium 2019-08-28 14:30:49

Altium Designer中Fill和Polygon Pour及Plane的区别与使用方法

Polygon Pour:灌铜。它的作用与Fill相近,也是绘制大面积的铜皮;但是区别在于“灌”字,灌铜有独特的智能性,会主动区分灌铜区中的过孔和焊点的网络。如果过孔与焊点同属一个网络,灌铜将根据

2019-04-22 14:12:14

请问ALllegro层叠设置中plane和conduct层设置有什么本质区别吗?

当对allegro软件PCB层叠结构进行设置的时候,某一层可以设置为plane或者conduct,平面层和走线层。但是我发现无论是设置成plane还是conduct,这一层都可以走线,手动铺铜皮

小花花1 2019-09-05 01:24:26

PCBplane和layer有什么区别

plane是所有Layer的其中一个,Layer是指层,例如有常见的信号层Signal]  Layer为正面,在这一层,画一根线就是画一条导线,即凡是走线的地方就表示有铜皮连接。

云汉007 2019-05-26 09:00:00

Modified Polygon (Allow modified: No), (Allow shelved: No)

Modified Polygon (Allow modified: No), (Allow shelved: No)

Onlyyou的 2021-10-23 21:50:49

layer是什么?解析ad9中的plane与layer

layer是什么?在PCB设计中layer是什么意思?PCB设计中多层板的层设置当初困扰了很久,就是没搞懂plane和layer的区别。 Multi-layer 一般针对DIP(插件)而言,其焊盘

2019-10-16 11:37:28

In-plane XRD哪里可以做?

In-plane XRD哪里可以做?

米格实验室 2019-06-05 17:51:02

在***中进行任何形状的敷铜

1、常规进行敷铜操作时通过点击操作栏的 Place Polygon Plane 按钮进行手动敷铜,但由于***软件没有动态铜皮功能,所以每次需要修改铜皮或者重新敷铜时需要重新手动操作,比较麻烦;

fywyesfw 2019-07-11 06:49:06

PCB的走线结构

在多层PCB尤其是高速PCB中,经常将介质之间的若干个金属层(Plane)分配给电源和地(PoweriGnd)网络。这样PCB上的走线就可以大致分为两类:微带线和带状线。微带线的附近只有一个金属平面,通常位于PCB的表层(Top/Bottom Laver)

2023-08-28 14:53:37

HarmonyOS应用开发-Svg组件polygon练习

:https://gitee.com/jltfcloudcn/jump_to/tree/master/polygon

李洋水蛟龙 2022-02-04 12:59:41

以单片机最小系统为例制作PCB

。Place pad第十步:空白部分加通地孔。Place via第十一步:绘制外形,keep out layer层边框布线第十二步:铺铜,top layer和bottom layer,place polygon plane第十三步:单片机最小系统PCB完成,发至厂家制作。

陈涛少01 2019-07-10 08:15:51

为何AD17无法通过create polygon from selected primitives来铺铜?

AD17为何无法通过create polygon from selected primitives来铺铜

727634sf 2019-06-26 01:57:10

VIVERSE 推行实时3D渲染: 探索Polygon Streaming技术力量与应用

在商业领域和娱乐行业中,3D渲染技术一直是推动视觉体验革新的关键力量。随着技术的进步,实时3D渲染技术逐渐成为主流,近期VIVERSE平台对外发布引入一项全新技术——Polygon

2024-05-31 15:49:24

PCB设计总结经验

是优化布线的时间是第一次布线时间的两倍。开始铺设铜线(Place-> polygon Plane),敷设铜线一般地线(注意模拟和数字分离),多层板也可能需要敷设电源。对于丝网印刷,请注意不要被设备或

zhangxiaotian 2019-05-13 16:01:55

如何在PCB的Layout阶段改善EMI噪讯的强度

CPU、Return路径的内层面(Plane)的分断附近、形成噪讯出入口的基板侧面附近分散设置EMI噪讯对策用电容,就可以消除该部位周边的噪讯。对各式各样基板外形、组件封装、导线的PCB而言,只要以一定

andyfly7 2020-10-21 16:00:27

PCB技术:异形敷铜的创建

执行菜单命令“Tools-Convert-Create Polygon From selected Primitives”,即可创建一个圆形的敷铜。

2020-10-12 09:38:38

内存PCB设计用三个地平面层是不是有点超大?

亲爱的大家我们目前正在使用斯巴达6(XC6LX25)和微米DDR3设计项目的PCB。UG488指南第41页告诉:“数据组应该参考GROUND平面。”目前,数据信号在三个不同的层上路由。如果我正确理解

wyfwer 2019-07-12 11:04:09

若干PCB组成系统,各板之间的地线应如何连接?

Plane)的连接至关重要,它起到了连接各个板之间的电流回路的作用,同时还能防止电磁干扰和噪声。 在设计PCB系统时,地线的布局和连接需要仔细考虑,以确保系统的可靠性和稳定性。以下将详细介绍地线的连接方法和注意事项,帮助您理解如何处理地线连接问题。 首先要明确的是,地线应是一

2023-11-24 14:38:27

PCB设计:如何进行动态铜皮的自动更新

高版本中,我们进行动态铜皮的自动更新,那么如何进行设计,如果想实现自动在铜皮里面进行铜皮避让,首先你的电脑必须是高配置,不然有可能就会出现铜皮自动避让,从而出现卡机的现象。 首先来到我们的PCB界面

2020-10-23 11:39:52

PCB电路板层的知识科普

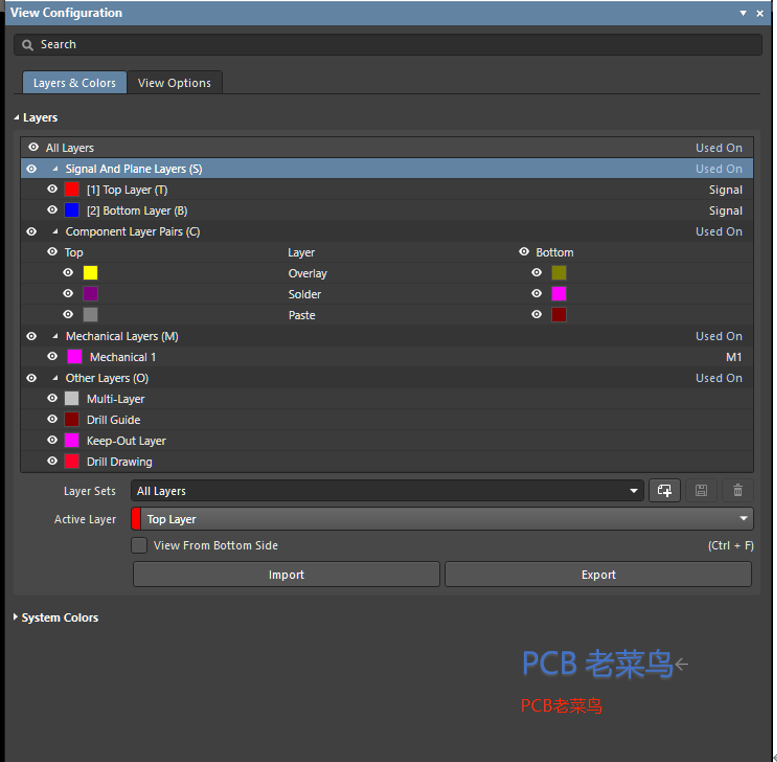

下图所示,电路板层包括:signal and plane layers(信号和平面层)、component layer pairs(器件相关的层) 、机械层(Mechanical Layer)other layers(其它层)。
