法拉第笼 pcb emc

分享:

关于“法拉第笼”在PCB设计中的EMC(电磁兼容性)应用,以下是清晰的解释:

1. 法拉第笼 (Faraday Cage)

原理:一个由导电材料(如金属)构成的封闭外壳,能通过电磁屏蔽隔离外部电磁场对内部的影响,或阻止内部电磁场向外辐射。 关键点

  • 外部电场被导电外壳的电荷分布中和。
  • 高频电磁波在导体表面反射或吸收(趋肤效应)。
  • 需良好接地:接地提供电荷泄放路径,增强屏蔽效果。

2. PCB中的法拉第笼应用

在PCB设计中,常用以下方式实现类似法拉第笼的屏蔽结构:

(1)金属屏蔽罩 (Metal Shielding Can)

  • 构造:在PCB关键电路(如RF模块、高速芯片)上方覆盖金属罩(常用铜合金),四边通过SMT焊盘或簧片与PCB接地层连接。
  • 作用
    ✅ 阻挡外部干扰(如手机信号、电源噪声)。
    ✅ 抑制内部高频噪声辐射(如时钟信号、开关电源)。

(2)PCB分层与铺铜设计

  • 多层板接地层
    在信号层间设置完整接地平面(GND Plane),形成局部法拉第笼效应。
  • 隔离槽 + 屏蔽过孔
    在敏感区域周围用接地过孔墙(Via Fence)围绕,阻断电磁泄漏路径(图1)。
  • 分区铺铜:对高速区、模拟区、数字区分别用铜箔隔离,并通过单点接地避免地环路。

3. EMC问题解决的核心场景

法拉第笼结构在PCB中主要应对: EMC问题类型 应用示例
辐射发射 (RE) 抑制CPU、DDR内存的高频谐波辐射。
辐射抗扰度 (RS) 保护传感器电路不受外部射频干扰。
传导干扰 (CE/CS) 阻止开关电源噪声耦合到信号线。

4. 设计注意事项

  • 接地完整性:屏蔽罩必须与PCB低阻抗接地(多过孔连接,避免长导线)。
  • 开口与缝隙控制:散热孔或接口开口尺寸需 < λ/10(λ为最小干扰波长),否则泄漏高频信号。
  • 材料选择:屏蔽罩常用镀锡钢、洋白铜(屏蔽效能 >60dB @1GHz)。
  • 测试验证:使用近场探头扫描屏蔽罩边缘,确认无热点辐射。

5. 典型应用案例

  • 手机主板:WiFi/BT芯片加盖屏蔽罩,防止射频干扰天线。
  • 工控设备:电机驱动电路用金属罩隔离,通过CISPR 25辐射测试。
  • 医疗PCB:心电采集电路通过铺铜隔离,符合YY 0505 EMC标准。

⚠️ 常见错误:屏蔽罩未充分接地 → 反而成为天线放大辐射!

通过合理设计法拉第笼式屏蔽结构,可显著提升PCB的EMC性能,降低认证失败风险。实际应用中需结合仿真(如HFSS)和实测优化。

法拉第的原理

法拉第(Faraday Cage)是一个由金属或者良导体形成的笼子。是以电磁学的奠基人、英国物理学家迈克尔•法拉第的姓氏命名的一种用于演示等电势、静电屏蔽和高压带电作业原理的设备。它是由

跃迁光电 2022-04-07 18:52:24

法拉第的作用是什么?

从物理学上讲法拉第原是指一个密封的金属腔体,它最早是由英国物理学家法拉第(Michael Farady)根据静电平衡原理利用金属空腔隔离静电场影响所采用的一种结构,该结构后来被人们称作法拉第圆筒。

djiwqljd 2019-10-12 10:42:13

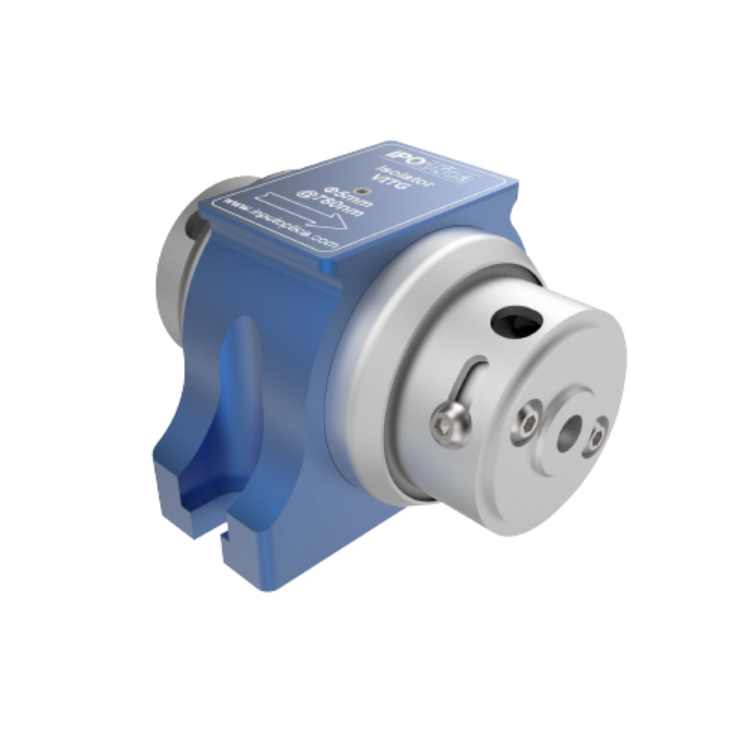

法拉第材料特性及切割要点
