好的，在设计遥控器PCB按键时，主要有两种常见结构：锅仔片按键 和 碳膜按键/导电胶按键。它们的画法有所不同，下面分别说明：
️ 方法一：锅仔片按键 (最常用)
-
理解结构：
- 锅仔片是一个有弹性的金属圆顶。当按下时，圆顶中心会塌陷，接触PCB上中心焊盘，同时边缘接触外围环形焊盘，形成导通。
- PCB上需要设计一对焊盘：一个中心圆形焊盘和一个包围它的环形焊盘（或C形焊盘），两者电气上绝缘（不连接）。
-
PCB设计步骤：
- 焊盘设计 (关键！)：
- 中心焊盘： 在Top Layer（顶层）放置一个圆形焊盘。尺寸需与你选用的锅仔片规格匹配。典型尺寸：直径约2.0mm - 3.0mm (常用2.5mm)。焊盘表面最好选择镀金或沉金处理，提高耐磨性和导通可靠性。
- 环形焊盘： 在Top Layer放置一个围绕中心焊盘的环形焊盘（或做成C形缺口环）。环形焊盘的内径需要略大于锅仔片中心凸起的直径（保证按下时中心凸起能落在中心焊盘上），外径需要小于锅仔片的外径（保证锅仔片边缘能可靠接触环形焊盘）。典型尺寸：环形宽度约0.5mm - 1.0mm，与中心焊盘的间隙（绝缘间距）约0.2mm - 0.3mm。
- 间距： 中心焊盘与环形焊盘之间的间隙必须绝缘且尺寸精确。过小易短路，过大可能导致按压不良。
- 焊盘材质： 强烈推荐使用镀金或沉金表面处理。喷锡表面氧化后可能导致接触不良，劣质OSP也可能不可靠。
- 布局： 根据遥控器外形和键位布局图，将设计好的这对焊盘（中心+环形）放置在PCB顶层对应位置。按键之间保持足够间距，通常在12mm左右，防止误按。
- 走线：
- 将所有中心焊盘连接到按键矩阵的行线（或列线）。
- 将所有环形焊盘连接到按键矩阵的列线（或行线）。确保环形焊盘在电气上是相通的（通常通过PCB底层走线连接）。
- 注意走线尽量短、整齐。对于高频遥控器（如RF遥控），注意信号完整性。
- 丝印： 在Silkscreen层（通常是顶层丝印）画出按键边框和标识（如Power, Vol+, 数字等），确保丝印框不会覆盖焊盘（特别是环形焊盘）。
- 开窗： 不需要在焊盘区域开绿油窗（阻焊层）。按键区域的绿油应该保留，起到绝缘和保护作用。焊盘本身是露铜的（镀金/沉金）。
- 焊盘设计 (关键！)：
方法二：碳膜按键/导电胶按键
-
理解结构：
- 这种按键需要配合柔性电路板（FPC）或橡胶导电胶。
- PCB上设计两个相邻但互不连接的电极（焊盘），通常设计成类似梳子状（犬齿状）或两个平行条状。
- 当按键按下时，导电橡胶（键帽底部有黑色导电碳点）或FPC上的导电区域同时接触这两个电极，将其导通。
-
PCB设计步骤：
- 电极设计：
- 在Top Layer设计一对形状匹配的电极焊盘。常见形状：
- 犬齿状： 两个电极像两排相互交错的梳齿。增加接触点，提高可靠性。
- 双平行条状： 两个平行的矩形条。
- 电极间距： 两个电极之间的间隙是关键。太小易短路（尤其有灰尘时），太大可能接触不良。典型间隙：0.3mm - 0.5mm。具体宽度需参考导电胶或FPC的设计规范。
- 电极尺寸： 单个电极的宽度和总面积也需要足够大，确保导电胶能可靠覆盖。典型宽度：0.5mm - 1.5mm。
- 在Top Layer设计一对形状匹配的电极焊盘。常见形状：
- 焊盘材质： 通常镀锡即可满足要求。如果要求高可靠性或环境恶劣，也可考虑镀金/沉金。
- 布局： 根据键位布局放置电极对。
- 走线：
- 将每对电极中的一个电极连接到按键矩阵的行线。
- 将每对电极中的另一个电极连接到按键矩阵的列线。
- 丝印： 在Silkscreen层画出按键边框和标识，确保丝印框不会覆盖电极。
- 开窗：
- 电极区域必须开窗！ 在Solder Mask（阻焊层）的Top层，将电极区域的绿油去掉（露铜），确保导电胶能接触到铜箔。
- 电极之间的间隙区域必须保留绿油！ 起绝缘作用，防止灰尘或异物导致短路。
- 定位孔/标记： 如果使用橡胶按键模组，通常需要在PCB四角设计定位孔或光学定位标记，确保导电胶准确对准电极。
- 电极设计：
? 通用注意事项
- 参考规格书： 最重要！ 无论是锅仔片还是导电胶/FPC，供应商都会提供详细规格书。严格按照规格书推荐的焊盘尺寸、间隙、布局进行设计。不同厂家、型号的参数会有差异。
- 按键间距： 按键中心间距通常设计为12mm或更大，取决于遥控器尺寸和人体工学要求。防止误触。
- 矩阵扫描： 按键通常组织成行扫描列扫描矩阵形式，以节省MCU引脚。走线时要考虑矩阵的布局。
- ESD保护： 对于暴露在外的按键触点（特别是锅仔片的焊盘），必要时考虑添加ESD保护器件（如TVS二极管），防止静电损坏。
- 面板设计： PCB按键设计需要配合遥控器的外壳和面板设计。面板上的按键孔位置、大小必须与PCB焊盘位置精确对应。按键高度和行程也需要考虑。
- 打样测试： 设计完成后，务必制作样板进行实际按压测试，验证手感、接触可靠性、无抖动、无短路等问题。
? 总结
- 锅仔片按键： 画一对绝缘的焊盘（中心圆盘 + 外围环形/C形），精确控制间隙，推荐镀金/沉金。走线分别连到矩阵行列。
- 碳膜/导电胶按键： 画一对犬齿状或平行条状电极，控制间隙(0.3-0.5mm)，电极区域开窗露铜(绿油开窗)，间隙区域保留绿油。走线分别连到矩阵行列。
强烈建议： 先确定你要使用的按键类型（锅仔片还是橡胶导电胶/FPC），然后找到其供应商提供的详细规格书?，并严格按照规格书进行PCB设计。这是保证遥控器按键质量和可靠性的关键！??
【开源分享】STM32四轴遥控器
选择。三、成品展示四、配件及其他事项1. 遥控器烧录好程序后，需进行校准，否则四轴飞不起来，具体查看遥控器源码2. 电源为3.7V 1S锂电池，还可以USB供电,预留SWD程序下载接口3. 电子业余爱好者，无法保证PCB布局设计的规范性，设计有待提高原理图[img][/img]PCB
剑寒九州
2022-06-08 15:11:35
示波器测量遥控器的方法
是否还有电，电压过低需要换新电池。②用随身携带的手机摄像头(其他摄像头也行)对遥控器的红外发光二极管照射，同时在任意按遥控器上的一个按键，看看摄像屏幕上是否出现白色光源，出现代表正常，不出现就要考虑内部
麦科信
2020-01-31 21:28:02
dfrobot红外遥控器（2按键）简介

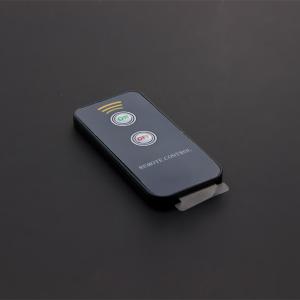

本品为两个按键的红外遥控器，非常的简单、简洁。在许多项目中只需要两个按键负责开关即可，顺应智能化和极简主义的潮流。按键编码参考规格中的描述。
2019-12-23 09:52:35
智能电视遥控器：告别按键失灵的终极方案——无锡迪仕DH481
遥控器是用户与电视交互的最频繁入口，但传统导电胶或机械微动开关往往面临“按键失灵”、“连击”或“进水损坏”的困扰。随着智能家居对交互体验要求的提升，基于霍尔效应的非接触式按键技术正逐渐成为高端遥控器
2026-05-13 16:45:30
欧姆龙微动开关D2F 在按键遥控器的应用
遥控器是一种无线发射装置，通过现代的数字编码技术，将按键信息进行编码，通过红外线二极管发射光波，光波经接收机的红外线接收器将收到的红外信号转变成电信号，进处理器进行解码，解调出相应的指令来达到控制
2023-02-03 17:24:22
5.0蓝牙智能遥控器方案
。作为蓝牙遥控器主控，主要负责遥控器主任务处理，蓝牙事务，按键指示，语音/红外编解码等。按键/LED：按键输入检测；LED状态指示，如配对提示，通讯指示，及低电量提醒等。MIC：可选单元，用于语音数据输入
h1654156079.9280
2022-10-11 14:18:54

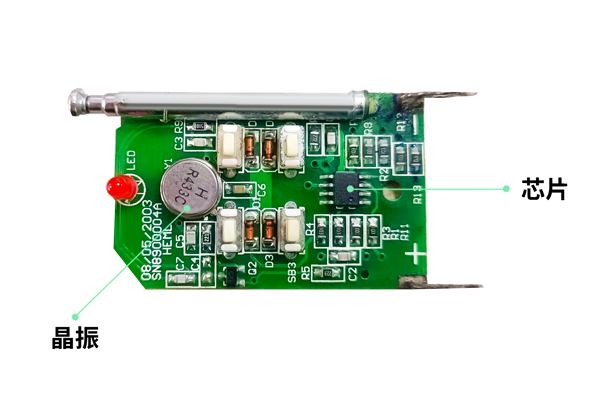

如何选购适合的拷贝遥控器——增配遥控器教程来啦
射频遥控器由于其传输距离远、信号可穿墙、360°传播信号等优势，迅速在日常生活中得到普及。我们常见的卷帘门遥控器、电瓶车遥控器、车库门遥控器、道闸门都是使用的射频遥控器来控制的。 很多厂家在给用户
2024-12-26 13:57:49
如何用普通遥控器遥控电脑
，一般的电视机遥控器即可，售价在十几元。注意，不要使用空调的遥控器，尽管它也是红外发射的，但是每次按键后，它都会把空调当前所有状态（模式、温度、风速、风向）发送一遍，导致每次发送的码串很长，会导致软件辨识
elecfans
2021-04-27 07:40:53
构建Jung/Ikea zigbee遥控器的教程
描述定制Jung/Ikea zigbee遥控器zigbee 模块已从原来的宜家遥控器中移除，并焊接在我自己的 pcb 上。该 pcb 安装在 Jung (535EU) 按钮上。我现在有了宜家遥控器的便利，它具有我在整个房子里使用的 Jung 开关材料的外观。PCB+展示
欲望都市
2022-08-04 07:15:44
找方案 | 基于Infineon SoC蓝牙CYW20835之智能遥控器方案
1.蓝牙智能遥控器的应用介绍遥控器的发展，从红外遥控器，到2.4GRF遥控器，再到现在的蓝牙的遥控器；从机械的上下左右按键式遥控器，到现在像鼠标一样顺滑的运动感应遥控器，再到带语音控制遥控；遥控器
2022-11-30 15:27:47
遥控器测试器资料下载
V1用3DG6或9014.V2用3DG12或8050： D1用两脚红外线接收管，D2用发光二极管； R1用500kΩ色环电阻，K1用小按钮开关； 机壳选用发射管不外露、按键少、厚度大的废旧遥控器改造
gfhtrdfd
2021-05-10 06:59:16
遥控器解码器怎么使用
遥控器解码器是一种用于解码和复制遥控器信号的设备，它可以帮助用户在遥控器丢失或损坏的情况下，重新获得对设备的控制。 遥控器解码器使用指南 1. 了解遥控器解码器 遥控器解码器是一种电子设备，它能
2024-09-30 14:23:01
关于防水遥控器透气膜材料的介绍
遥控器是一种通过数字编码技术将按键信息进行编码，转化成红外无线信号的电子发射装置，因此为了保证内部电子元件不受水等液体的影响，现在的遥控器基本上会考虑做防水设计，以保证遥控器的使用可靠性，有一些
2021-05-10 09:56:20
拷贝遥控器，一个当2个用
遥尔泰D5拷类型遥控器，可拷贝学习码，固定码，部分滚动码。操作简单，可拷贝的芯片种类多。通过切换指示灯的颜色，可换到另外一个通道，实现一个遥控器当2个遥控器使用。4个按键可拷贝不同的遥控器按键及品牌。欢迎咨询：***
yet2016
2021-07-02 13:57:46

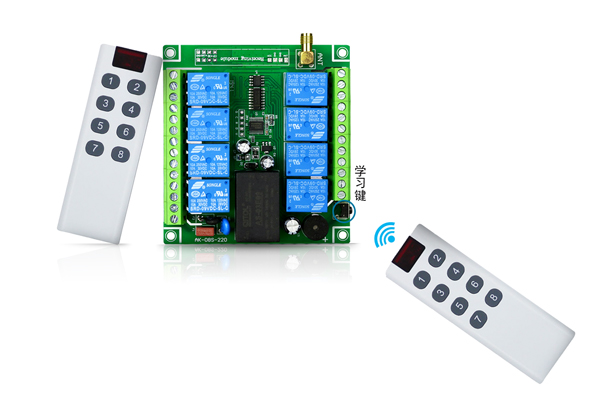

无线遥控器的工作原理
我们运用无线遥控器的时候，我们最好让无线遥控器和我们安装的接收器直接距离不必太远，大约10米以内，并且我们要把要无线遥控器对准接收器方向，它们之间的方向差最好不必超过25度，并且中间尽量不必有障碍物，那样才能够保障无线遥控器正常工作，防止无线遥控器出现失灵。
2023-06-01 16:24:48
增加无线遥控器的技巧指南
在进行红外无线遥控器增配时，需要注意到红外遥控器的通用性并不高，即使是同一品牌的遥控器也不一定能够通用。因此，在进行增配前需要对设备型号和遥控器适配型号都要了解，以确保所选购的遥控器能够完全兼容并且达到预期效果。
2023-05-26 16:12:05
工业遥控器以及优点
工业遥控器所须要的精确度，灵敏度，信号连贯性，抗干扰性，摇控相距，防水防尘，耐高低温，耐酸碱性等各类技术参数，都需要比民用型遥控器高，工业遥控器能适用各种各样恶劣环境，而这些是民用型遥控器所没法替代工业遥控器的原因。
2023-04-13 14:49:55
数字遥控器
智能车辆解决方案中数字遥控器产品是现场开发、测试以及运维人员调试、控制车辆的重要手段，数字遥控器系统整体由云端、移动客户端和嵌入式车端三部分构成，针对不同场景，经纬恒润数字遥控器能够依据客户要求进行深度定制，在保证安全可靠的前提下，提供定制化的产品服务。
2025-01-07 09:56:53
串口打印遥控器数据
STM32 CubeMX学习：9. 串口打印遥控器数据 系列文章目录前期的准备点亮 LED闪烁 LED定时器闪烁LEDPWM控制LED亮度常见的PWM设备按键的外部中断ADC模数转换串口收发串口打印
小点zze
2021-08-11 07:52:23
电视遥控器可以控制的简单遥控开关 电子资料
本文介绍的这个遥控开关电路不需要专用的遥控器，只要用家中的电视遥控器就可进行遥控操作，遥控距离与电视遥控距离相仿。由于是一个单通道的遥控开关，按下电视遥控器上的任意按键均可实现开关操作。
说的好像真的
2021-04-21 07:16:08
CH571蓝牙遥控器是让遥控器作为主机还是从机呢？
新手小白，请多多指教！关于用571做蓝牙遥控器的一些问题：1.是让遥控器作为主机还是从机呢？（被遥控的设备无需考虑功耗）2.是让主机发起配对还是从机发起配对好一点呢？3.如何让遥控器的功耗尽可能降低？最低功耗能到做到多少？4.遥控器的蓝牙是否需要一直开启？还是说只有当按键按下时才开启蓝牙连接发送数据？
ChristineGu
2022-08-19 07:21:45
DIY机器人遥控器
垫（提供 PCB 文件）和 3 轴操纵杆。PCB（按钮垫）采用 Fritzing 设计。这个遥控器的“大脑”是一个基于 Arduino Mega 的板，具有非常小的外形尺寸。Arduino 代码
余温重顾
2022-07-26 07:50:59
遥控器的组成
虽然现在移动电子设备应用广泛，但电视机依然是家庭的必备电器，而遥控器作为电视的控制设备，让人们毫不费力就可以调换电视频道，那么遥控器是如何实现对电视机进行遥控的呢?
2022-12-05 13:34:50
CH579蓝牙智能遥控器方案

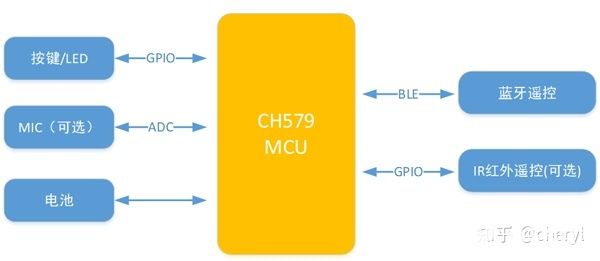

微控制器，片上集成BLE通讯模块、外围精简、睡眠功耗低至0.2uA、多型号选择，可用于开发各类低功耗蓝牙遥控器产品。 方案说明 CH579 ：Cortex-M0，集成低功耗蓝牙通讯模块，符合BLEV4.2。作为蓝牙遥控器主控，主要负责遥控器主任务处理，蓝牙事务，按键指示
