pcb进行耐压测试

好的，PCB（印刷电路板）进行耐压测试（也称为介电强度测试或高压测试）的目的是验证其绝缘材料的可靠性，确保在不同导体之间（如相邻线路、层与层之间）或导体与参考面（如地层）之间，在规定的电压下不会发生非预期的击穿或漏电流过大，从而保证产品的电气安全和长期可靠性。

以下是进行PCB耐压测试的关键步骤和要点（中文）：

测试目的：
- 验证PCB基材（如FR-4）、阻焊层、覆盖膜等绝缘材料的介电强度。
- 检测导体之间（线间、层间）或导体与参考点之间的绝缘性能是否符合安全标准和设计要求。
- 发现潜在的制造缺陷，如孔壁镀铜不良、钻孔毛刺造成层间短路风险、阻焊层针孔或划伤、导体间距过近、板材内部杂质或分层等。
测试原理：
- 在被测的两个绝缘点（通常是相邻导体、不同层导体或导体与大地参考点）之间施加一个远高于正常工作电压的直流(DC)或交流(AC)高压，并保持规定的时间。
- 监测流过被测点之间的电流（漏电流）。
- 如果在规定时间内，漏电流没有超过设定的安全限值，且没有发生击穿（即绝缘没有被高压瞬间破坏形成短路），则判定为通过。
关键参数：
- 测试电压： 这是最重要的参数。通常基于安全标准（如IEC/UL 60950-1, IEC/UL 62368-1）、产品规格或客户要求确定。它远高于PCB的工作电压。常见范围从几百伏到几千伏甚至更高（如500V DC、1000V AC、1500V DC、3000V AC等）。
- 测试时间： 通常为几秒到1分钟。常见的是60秒，但具体标准可能有规定（如1秒或更短的生产线快速测试）。
- 漏电流上限： 设定的最大允许漏电流值。超过此值即判定为失败。该值通常很小，如0.5mA、1mA、5mA或10mA，具体取决于标准和测试电压等级。
- 测试波形： 直流(DC)或交流(AC 50/60Hz)。交流测试更接近模拟实际工作环境（尤其是交流供电设备），但直流测试对大电容的PCB更有效且设备更简单。
- 测试点： 需要明确测试哪些点之间的绝缘。常见组合包括：
  - 相邻导体之间（特别是高压区域或间距较小的走线）。
  - 不同信号层或电源层之间。
  - 初级侧（高压）线路与次级侧（低压）线路之间（需断开连接）。
  - 所有导体连接在一起（作为一个电极）与参考面（如底盘地、金属外壳安装孔）之间（作为另一个电极）。
- 环境条件： 温度、湿度可能影响结果，测试通常在标准实验室条件下进行。
测试设备：

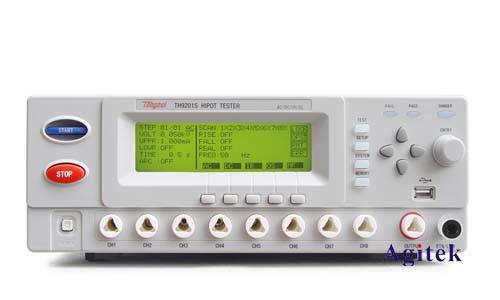

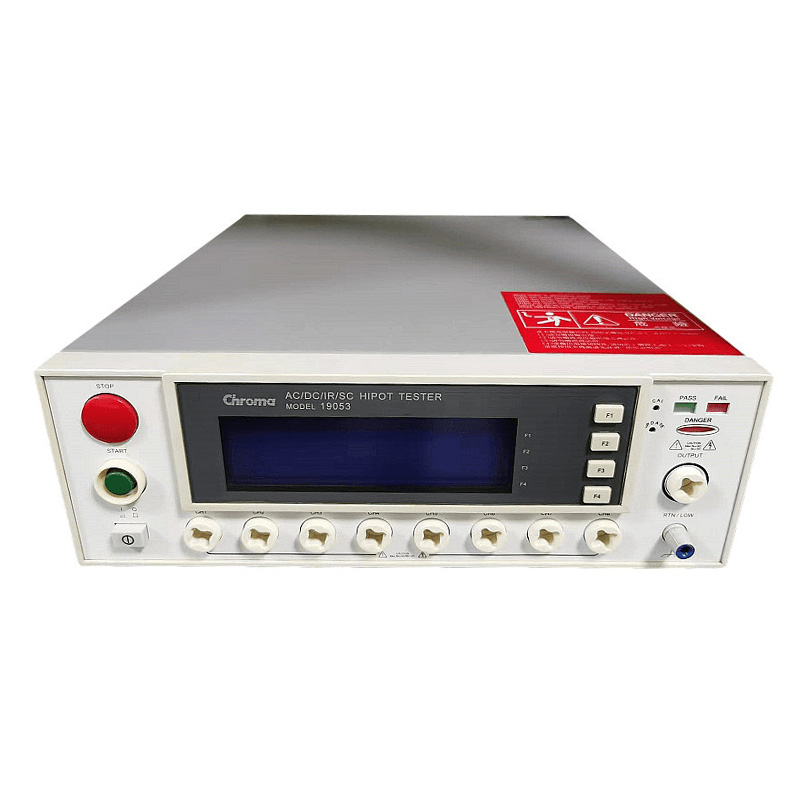

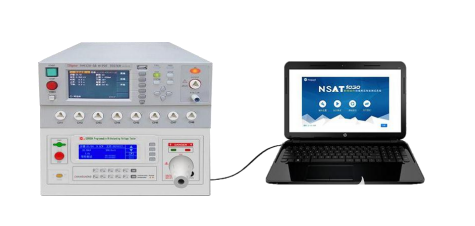

- 耐压测试仪： 专业的设备，能精确输出设定的直流或交流高压，精确测量漏电流，并在漏电流超限或发生击穿时自动切断高压并报警。
- 测试治具： 用于安全、可靠地将高压测试仪的电极连接到PCB上的特定测试点。治具设计要确保接触良好，并能承受高压而不产生飞弧或爬电。对于复杂的PCB或批量测试，可能需要定制专用夹具。
测试步骤：
- 准备：
  - 确认PCB是裸板（未焊接元器件）还是组装板（PCBA）。如果是PCBA，必须极其小心！ 高压可能损坏元器件（尤其是半导体器件）。通常建议在元器件焊接前对裸板进行测试。如果必须测试PCBA，需要遵循严格规程，可能需断开敏感元器件的连接或使用特殊测试方法。
  - 清洁PCB，去除灰尘、油污、助焊剂残留等污染物，这些可能导致漏电流增大或误判。
  - 根据测试规范确定需要测试的点对组合。
  - 设置耐压测试仪的参数：测试电压、测试时间、漏电流上限、波形（AC/DC）。
  - 将测试仪的高压输出端连接到测试点A，返回端连接到测试点B（或接地参考点）。确保连接牢固可靠。
  - 设置测试仪的接地保护。
  - 操作人员佩戴必要的安全防护装备（绝缘手套、绝缘垫等）。
- 执行测试：
  - 启动测试仪，开始加压。
  - 仪器自动将电压升至设定值，并保持规定时间。
  - 仪器实时监测漏电流。
- 结果判定：
  - 通过： 在规定时间内，漏电流始终低于设定上限，且未发生击穿（仪器无报警）。
  - 失败： 测试过程中漏电流超过设定上限，或发生击穿（通常表现为漏电流瞬间急剧增大直至仪器保护切断）。
- 记录： 详细记录测试条件（电压、时间、波形、环境）、被测点、测试结果（通过/失败，以及实际的漏电流值，即使通过）。如有失败，需记录失败现象。
安全注意事项（极其重要！）：
- 高压危险！ 耐压测试涉及致命高电压。操作必须由经过培训的合格人员进行。
- 测试区域必须有清晰的警示标识，防止他人误入。
- 测试仪必须良好接地。
- 操作人员必须使用绝缘工具并佩戴防护装备。
- 测试期间绝对禁止触碰被测PCB、测试线或治具的任何带电部分！
- 测试结束后，需等待仪器放电完成（通常有放电指示或声音提示）并确认无电压后再接触。
- 特别注意测试PCBA时对元器件的保护。
常见失败原因分析：
- 导体间距过近（设计缺陷）。
- 钻孔毛刺或孔壁镀铜不良导致层间短路。
- 基材内部缺陷（杂质、分层、空洞）。
- 阻焊层缺陷（针孔、划伤、厚度不足、未完全覆盖）。
- PCB表面污染（灰尘、金属屑、离子污染、潮气）。
- 测试点选择错误或接触不良（误判）。
- 治具设计不当导致高压飞弧。

总结：

PCB耐压测试是确保电路板电气安全性和可靠性的关键质量控制环节。它通过施加高电压来检测绝缘材料的强度和潜在的制造缺陷。测试需要专业的设备、严格的规程和极高的安全意识。测试参数（电压、时间、漏电流限值）必须依据相关标准或规范设定，测试结果需详细记录以备追溯。对于失败的板子，需要进行失效分析以找出根本原因并改进设计或制程。
