针对PCB设计师的培训教程，以下是一个系统化的中文学习路径，涵盖基础知识、工具使用、设计规范和实战资源，帮助您高效入门或提升：
一、基础理论篇
-
电子基础
- 电路原理（欧姆定律、串并联、电容/电感特性）
- 常用元器件（电阻、电容、IC、连接器）封装类型（SMD/THT）
- 数字与模拟电路基础（信号完整性概念）
-
PCB工艺流程
- 基板材料（FR-4、高频板材）
- 层压、钻孔、沉铜、蚀刻、阻焊、丝印流程
- 表面处理工艺（HASL、ENIG、OSP）
二、设计工具掌握（主流软件）
| 软件名称 | 学习重点 | 推荐资源 |
|---|---|---|
| Altium Designer | 原理图库/PCB库创建、多层板布线、规则设置（间距、线宽） | 官方教程、Altium Academy（免费视频） |
| KiCad（免费） | 从原理图到Gerber输出、3D视图 | 郭天祥KiCad教程（B站） |
| PADS | 高速布线、电源分割 | 硬石科技《PADS零基础实战教程》（腾讯课堂） |
? 工具选择建议：
- 企业常用：Altium（中小公司）、Cadence Allegro（大厂高速设计）
- 个人/学生：KiCad（完全免费开源）
三、核心设计规范
-
布局准则
- 模块化布局（按功能分区）
- 高频/高速信号远离时钟、电源
- 散热器件靠近板边
-
布线关键
- 线宽与电流：1mm线宽≈1A电流（1oz铜厚）
- 高速信号：阻抗匹配（USB差分线90Ω）、等长布线（蛇形线）
- 避免锐角：走线拐角≥135°
-
EMC/EMI设计
- 地平面完整性（避免分割）
- 敏感信号加屏蔽罩
- 电源滤波（0.1μF+10μF电容组合）
四、实战项目训练
- 入门项目
- 51单片机最小系统板
- LED调光电路（PWM控制）
- 进阶项目
- 四层ARM核心板（STM32+DRAM）
- 开关电源PCB设计（Buck电路）
- 资源平台
五、学习资源推荐
- 书籍
- 《PCB设计经典教程》- 张义霖（实战案例多）
- 《高速电路设计实践》- 王剑宇（信号完整性专题）
- 在线课程
- 网易云课堂：《Altium Designer 20 全程实战》
- B站搜索“PCB设计”+ 工具名（如“Allegro教学”）
- 厂商资源
- TI官网：PCB设计指南
- SiFive官方：《RISC-V开发板PCB设计指南》
六、避坑指南
- DRC检查必做：生产前用工具运行设计规则检查（间距、短路、未连接网络）
- Gerber文件：导出后用Gerber查看器预览
- 打样验证：首版选5元试打（嘉立创/捷配），重点测试电源和高速信号
⚠️ 高频/高速设计建议：
涉及射频（>1GHz）或高速数字（DDR/PCIe）时，必须学习：
- 阻抗计算工具（如Saturn PCB Toolkit）
- 信号仿真（SI/PI）基础
七、职业能力拓展
- 掌握基本电路仿真（LTspice）
- 了解DFM（可制造性设计）规则
- 学习焊接调试技能（排查PCB故障）
通过以上路径逐步学习+项目实践，通常3-6个月可达到初级PCB设计师水平。关键是多画板、多返修、多查阅芯片手册的设计建议！
全球顶尖PCB设计师的作品如何？
由于我们要求AltiumLive 2017的演示者：年度PCB设计峰会，我们结识了几位PCB设计师来自世界各地的鼓舞人心的工作。其中一位设计师是来自Square Kilometer Array
2019-07-23 11:37:19
PCB设计师如何处理高浓度的热量和噪音？
PCB设计师必须处理更高浓度的热量和噪音，这会对敏感部件造成威胁，影响相邻结构以及整个系统的功能。就像孩子一样，看着你的父母平行停放在一个非常紧张的地方，你也可以分配可容忍的力量，只要你记住坚实的设计技术，只需要最小的分配损失。
2019-07-23 09:22:37
PCB设计师必学的5个PCB设计指南
在纸上或任何物理形式上设计真实的电路板的关键是什么？让我们探讨设计一个可制造，功能可靠的PCB时需要了解的前5个设计指南。 工程师的5大PCB设计指南 在开始新设计时，因为将大部分时间都花在了
2020-10-16 11:24:53
基于高速FPGA的PCB设计技术介绍
如果高速PCB设计能够像连接原理图节点那样简单，以及像在计算机显示器上所看到的那样优美的话，那将是一件多么美好的事情。然而，除非设计师初入PCB设计，或者是极度的幸运，实际的PCB设计通常不像他们所
wuerywds
2019-07-10 06:22:53
PCB设计与PCB制板的紧密关系
。以下是它们之间的关系： PCB设计与PCB制板的关系 1. PCB设计： PCB设计是指在电子产品开发过程中，设计工程师使用专业的电子设计软件创建电路板的布局和连接。在PCB设计阶段，工程师需要考虑电路的布线、元件的摆放、信号传输路径、电源分布等因素。设计师通常
2024-08-12 10:04:20
带你做PCB设计师中最靓的崽
咱就是说，作为一名合格的PCB设计师，怎么可能只是简单地画画电路板就行？那不得同时具备超凡耐心和坚韧毅力，不然如何在反复迭代与精细调整中确保设计的准确无误；而且还得拥有广博的知识储备，不然如何轻松
2024-04-23 15:44:54
转---PCB设计培训(内部绝密)
本帖最后由 王栋春 于 2020-9-26 21:54 编辑 PCB设计培训(内部绝密)非常不错的资料资料分享来自网络资源
王栋春
2020-09-26 21:50:36
PCB设计软件对工程师的重要性
还很原始的时候就开始了我的PCB设计生涯，现在我可以保证选择正确的PCB电路板设计软件可以带来巨大的改变。 PCB设计软件对当今设计师的作用电子设计软件曾经被视为一种在屏幕上而非纸上起草设计创意的方法
1403545393
2020-11-03 18:28:33
PADS全球工程师和设计师社区来帮助你成功
得到更多的从你的垫子PCB设计的座位。得到对等反馈垫应用和设计问题通过我们的全球社区的工程师和设计师。利用垫思想交流的网站产品直接增强请求导师图形。找出为什么客户价值垫的支持。
2019-10-21 07:03:00

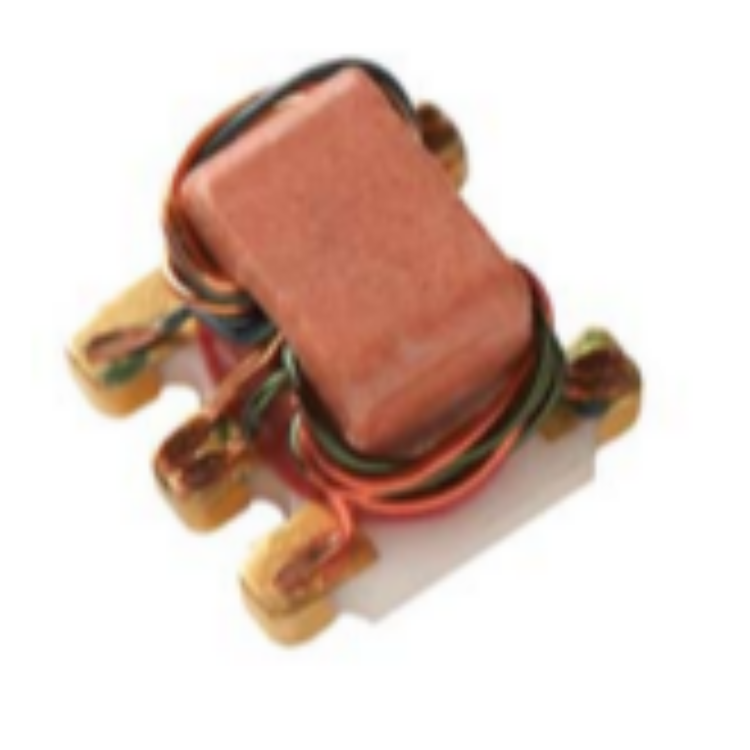

MABA-000001-50KIT1是Transformer 设计师套件
2023-01-30 17:12:11
PCB设计师必看！这些‘反常识’操作正在毁掉你的电路板
一站式PCBA加工厂家今天为大家讲讲PCB设计组装失败的原因有那些?PCB设计组装失败的原因及解决方法。PCB设计组装失败的原因涉及设计、材料、制造、组装及环境等多个环节，需针对性解决。以下是具体
2025-10-13 09:57:53
【超级干货必看】如何从零开始学PCB设计？
冲突的、鱼与熊掌不可兼得。 例如：某个PCB设计项目经过电路板设计师评估需要设计成6层板，但是产品硬件出于成本考虑、要求必须设计为4层板，那么只能牺牲掉信号屏蔽地层、从而导致相邻布线层之间的信号串扰
小七工
2021-06-19 15:39:52
PCB设计中的常见问题有哪些?
板)设计是一个至关重要的环节。一个优秀的PCB设计不仅能够保证电子产品的稳定运行，还能提高产品的外观和性能。然而，很多设计师在PCB设计中会遇到一些常见的问题，这些问题可能会导致设计延期、成本增加甚至产品失效。本文将介绍一些常见的PCB设计问题，帮助读者避免这些问题，保证设
2024-05-23 09:13:28
pcb设计用什么软件？pcb设计常用工具有哪些？
PCB设计是电子产品设计中至关重要的一个环节，因为它涉及到电路的布局和电子元器件的连接。为了完成这项任务，设计师通常会使用特定的软件来协助他们完成任务。下面我将介绍一些常用的PCB设计软件。
2023-04-25 16:58:21
初学者PCB设计师的几大问题
1. 过于复杂的设计 初学者常常由于不了解 PCB 制造背后的化学和工艺而犯错。通常，这将使设计变得复杂得多。设计师需要停下来思考一下设计的实际效果；仅仅因为它可以在纸上工作，并不意味着它是最简单或
2020-09-23 20:35:51
一名合格的PCB设计师需要做到这些
我是一名PCB 设计师，接触过的 PCB 设计产品主要有：射频功放产品、通信直放站产品、航天电子产品、医疗机械电子产品、视频 DVD 产品、音频 MP3 产品、安防监控产品等等。因此我从我所站的角度
2020-10-23 11:45:10

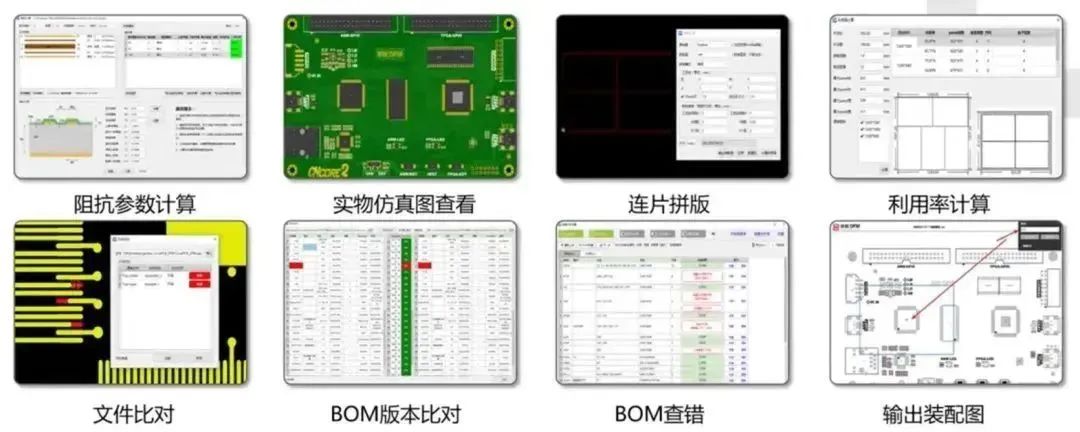

电子工程师高端PCB设计工具：20种完全免费的PCB设计必备工具
】，能够极大程度帮助电子工程师避免PCB设计中发可能出现的问题。能够大大提升电子工程师的工作效率，减少PCB生产制造中的风险隐患，并减少大部分板厂与设计师之间的沟通成本。主要特点：一键分析开短路、断线
1403545393
2021-06-21 17:30:34

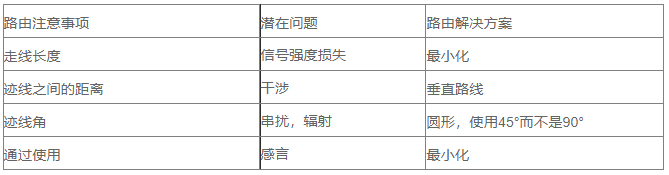

PCB设计中的信号完整性问题
信号传输并非严格针对网络设计师，您的PCB设计可能会遇到相同类型的问题。由于您无需费力地摆弄耳朵，因此防止电源完整性和信号完整性问题对于您的PCB设计流畅且无静电至关重要。
2023-11-08 17:25:01

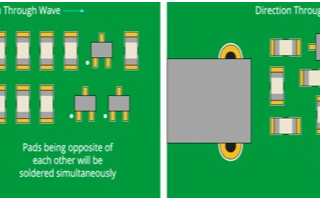

PCB设计中常见的DFM问题
