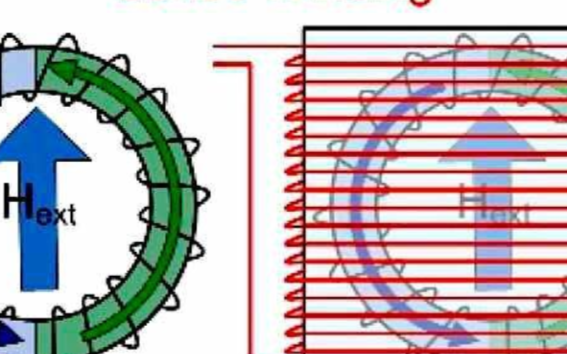

以下是磁力计（电子罗盘）PCB设计的核心指南，重点关注抗干扰和精度保障：
一、布局优先原则
-
远离干扰源
- 最小间距：距电源模块/DC-DC ≥ 50mm，距电机/继电器 ≥ 100mm，距带铁元件（螺丝、电池）≥ 20mm。
- 禁止区域：磁力计下方及周围10mm内禁止放置任何铁磁性金属（包括钢网、散热器）。
-
敏感轴线对齐
- 确认器件datasheet标记的X/Y轴方向（如HMC5883L的Y轴平行于引脚边）
- 双轴布局禁忌：避免将两个磁力计垂直叠放（互感干扰），水平分离时轴线需严格平行。
二、PCB叠层与接地
| 叠层示例 | 作用 |
|---|---|
| L1:信号层 | 磁力计走线 |
| L2:完整地平面 | 关键！ 提供屏蔽回路 |
| L3:电源层 | 磁力计电源独立分区 |
| L4:底层信号 | 避开磁力计区域 |
- 地平面要求：磁力计下方必须保持连续地平面，禁止分割或开槽。
三、电源处理（核心痛点）
VCC → [10Ω磁珠] → ┌─10μF陶瓷电容─┐ → 磁力计VDD
└─0.1μF X7R电容─┘- 噪声指标：电源纹波 ≤ 30mVpp
- 禁用开关电源直接供电，建议LDO后级供电
四、走线规范
-
信号线
- I²C走线：长度≤100mm，SCL/SDA严格等长（偏差<50mil），包地处理
- 差分对（如SPI）：阻抗控制90Ω±10%，避免跨分割
-
禁忌区域
红色区域禁止其他信号线穿越
五、外部干扰屏蔽
-
主动屏蔽罩
- 选用MuMetal合金屏蔽罩（μr > 20,000）
- 接地：屏蔽罩四角通过多点接地连接至地层
-
布局验证工具
- ANSYS Maxwell磁场仿真：检测PCB内部电流回路干扰
- 实物测试：用高斯计扫描PCB表面，磁场波动≤0.5mG
六、典型失败案例
-
电机干扰
- 现象：无人机电机启动时航向角跳变30°
- 根因：磁力计与电机电源共享回路
- 解决：增加独立电源路径+磁环滤波
-
螺丝干扰
- 案例：智能手表螺丝导致线性度误差15%
- 措施：改用钛合金/铜螺丝，并在磁力计下方添加反向补偿线圈
七、生产与测试
-
回流焊警告
- 峰值温度 ≤ 260℃（如IST8310极限270℃）
- 禁用磁性物料托盘（部分JEDEC tray含铁）
-
校准标定
- 八位置校准法：XYZ正负六方向+45°倾斜
// 校准参数示例 comp_matrix = { {1.12, -0.03, 0.01}, {-0.02, 0.98, 0.05}, {0.03, -0.07, 1.15} }; // 软铁补偿矩阵
- 八位置校准法：XYZ正负六方向+45°倾斜

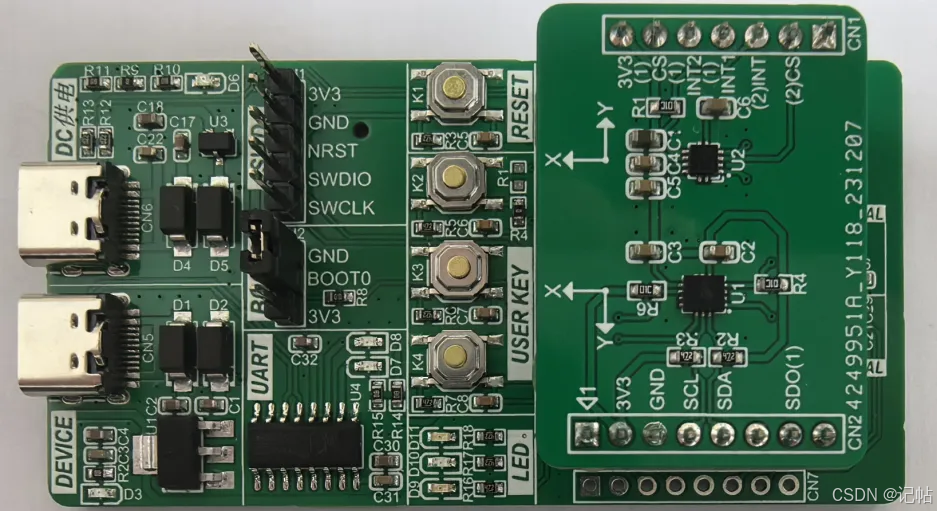

终极建议：在新版投板前，用磁力计评估板（如STEVAL-MKI197V1）进行空间磁场测绘，可提前发现80%的布局问题。
