在 HyperLynx 中打开 PCB 设计文件（通常称为“板卡”或“Board”），请按照以下步骤操作（以常见流程为例）：
步骤 1：启动 HyperLynx
- 双击打开 HyperLynx 软件（如 HyperLynx SI/PI 或 HyperLynx BoardSim）。
步骤 2：选择“打开板卡”功能
-
方法 1：菜单栏操作
点击顶部菜单栏 → File（文件） → Open Board（打开板卡）。
(示意图：File > Open Board) -
方法 2：快速工具栏
在工具栏找到 ? Open Board（打开板卡） 图标（通常显示为文件夹或电路板符号），直接点击。
步骤 3：选择 PCB 文件类型
在文件浏览器中：
- 定位到 PCB 文件所在目录。
- 选择正确的文件格式（根据设计工具选择）：
- Mentor Xpedition/PADS：
.pcbdoc（PADS Pro）.pcb（PADS Standard）
- Cadence Allegro：
.brd（需安装 Allegro 接口）
- Altium Designer：
.PcbDoc（需导出为 HyperLynx 格式 或 ODB++）
- 通用格式：
- ODB++（推荐，兼容性最好）
- IPC-2581
- Mentor Xpedition/PADS：
- 双击文件 或点击 Open（打开）。
步骤 4：配置导入选项（如有弹出窗口）
- 若文件需转换（如 ODB++），会弹出设置窗口：
- 确保 单位（Unit）正确（mm/mils）。
- 勾选 包含网络和元件（Include Nets/Components）。
- 点击 OK 确认导入。
步骤 5：加载仿真模型（关键步骤）
PCB 加载后，需关联器件仿真模型：
- 点击菜单 Setup（设置） → Assign Models（分配模型）。
- 在 Model Assignment Browser 中：
- 自动匹配：点击 Auto Assign（自动分配）。
- 手动分配：双击未分配的器件 → 选择 IBIS/SPICE 模型文件（
.ibs/.sp）。
- 完成后点击 Apply → OK。
步骤 6：开始仿真分析
成功加载 PCB 和模型后，即可进行：
- 信号完整性（SI）：点击 SI Wizard（SI 向导） 分析关键网络。
- 电源完整性（PI）：切换到 PI 模块进行平面阻抗/噪声分析。
- 电磁兼容（EMC）：使用 3D EM 工具进行辐射仿真。
⚠️ 常见问题解决
| 问题 | 解决方案 |
|---|---|
| 文件无法打开 | 检查格式兼容性 → 转为 ODB++ 或 IPC-2581 |
| 器件模型缺失 | 确认 IBIS 模型路径正确，或手动指定模型 |
| 层叠结构未识别 | 在 Setup → Stackup 中手动定义层厚和材料 |
| 网络未加载 | 重新导入文件，勾选 "Extract Nets" 选项 |
提示：
- HyperLynx 不直接支持 Altium/KiCad 原生文件，需通过 ODB++ 转换导入。
- 复杂设计加载较慢，建议关闭无关图层（在 View → Layers 中管理）。
按此流程操作即可顺利在 HyperLynx 中打开 PCB 并准备仿真分析！
HyperLynx置于整体PCB设计的过程图解
我们将PCB设计（原理图和布局）工具输入HyperLynx PCB分析和验证环境。这里展示的是Mentor的PCB设计产品 - 用于企业级设计的Xpedition和用于基于项目的PCB设计的PADS - 但您可以使用您选择的EDA供应商提供的其他工具。
2019-08-07 14:13:13
HyperLynx 2409新增功能和改进功能
HyperLynx的范围正从高速设计扩展到为PCB设计和验证的所有阶段提供仿真和分析。HyperLynx现在包括原理图验证和通用电路仿真功能。Xpedition Valydate即将
2024-11-04 11:15:38
DRC pads HyperLynx为PCB设计提供电子规则检查
刚果民主共和国垫®HyperLynx®提供了一个可定制的和强大的PCB设计电气规则检查。代替传统的PCB检查如道间间距和trace-to-board边缘边界,垫HyperLynx刚果(金)包括一个全面的规则集,确定布局经常引起电磁干扰或SI的疏忽的问题。
2019-11-06 07:08:00
使用HyperLynx工具确定和解决PCB串扰问题
使用 HyperLynx® 可以轻松地查找并修复 PCB 串扰问题。从 PCB Layout 导出设计后，以批量模式和/或交互模式运行仿真，从而确定潜在的串扰问题。利用 BoardSim 的耦合区
2019-05-16 06:30:00
与PADS搭配使用的各种HyperLynx功能
，对 PCB 采取过度设计固然能够消除信号完整性、电源完整性、EMI 或不可接受的热效应等问题，却给产品增加了很多不必要的成本。更糟糕的是，这种方法也有不奏效的时候，这时您将不得不重新设计电路板。本白皮书将介绍可与 PADS 搭配使用的各种 HyperLynx 功能。
kic123
2019-10-08 14:19:00
HyperLynx DRC功能和优势
HyperLynx® DRC 是一款强大、快速的免费电气设计规则检查工具，既可 让验证流程自动进行，又能节省手动检查的时间。HyperLynx DRC 提供 多种配置，可以对不易仿真的复杂设计规则进行验证，例如用于跨越 平面分割的走线和 EMI/EMC 的规则。
地方絮叨
2019-10-08 07:45:43
pcb文件打开的具体步骤
因为pcb文件是用专业软件画出来的，所以可以用该类软件来打开，比如广为人知的Protel软件，若是电脑上没有安装，可以从网上下载该软件，从而就能打开pcb文件了。
2020-05-22 16:53:17
Hyperlynx使用方法
首先以Linesim为初步入手点，对自己学习Hyperlynx过程中遇到的问题进行记录。希望可以帮助到跟我遇到相同问题的朋友。
vrwfwer
2019-05-22 09:50:13
HyperLynx DRC黄金版功能和优势
HyperLynx® DRC 黄金版在免费版的基础上增加了 14 条电气规则，能够提 供经验证且低成本的全面电气规则检查。利用 HyperLynx DRC 黄金版， 您可以验证无法轻易仿真的复杂设计规则，例如串扰耦合、去耦电容 顺序和端接等。
60user66
2019-09-17 07:44:35
hyperlynx问题讨论
专门在PADS区找各位前辈同学请教个问题：hyperlynx的后仿真过程中，无法获取芯片和连接器的IBIS模型，有何方法可以把仿真流程推进下去？后仿真对象的特点是：连接器过1.5G带宽MIPI信号芯片引脚同样为1.5G带宽MIPI信号引脚国内相关的资料太少了，找有经验的前辈虚心求教。
a419511060
2021-10-15 10:54:15
HyperLynx 2409的新增部分功能
在《HyperLynx 2409丨新一代电子系统设计的革新之旅（上）》中，我们介绍了HyperLynx 2409的新增部分。接下来，我们将继续深入探讨这些新功能如何帮助设计人员更有效地识别和解决潜在问题，从而优化设计流程，确保产品的可靠性和性能。
2024-11-12 11:11:50
电气设计规则检查工具HyperLynx DRC
HyperLynx® DRC PE 是一款强大、快速的电气设计规则检查工具，既可让 验证流程自动进行，又能使您以迭代方式执行设计检查。HyperLynx DRC PE 可执行不易进行仿真的复杂检查
yonglanzhang
2019-10-08 08:18:27
怎么通过HyperLynx DRC增强大规模PCB设计验证能力呢？
HyperLynx DRC已被证明是我们进行设计验证时不可或缺的工具，在确保我们的设计具有优异的性能方面发挥了关键作用。
2024-01-11 17:27:12
PCB设计电气规则检查器解决DRC问题
PADS® HyperLynx® DRC 提供功能强大的定制 PCB 设计电气规则检查器。不同于走线间距和线板边缘边界等传统 PCB 检查，PADS HyperLynx DRC 包括一套完整的规则集，可用来识别出经常导致 EMI 或 SI 问题的 Layout 疏漏。
2019-05-21 06:08:00

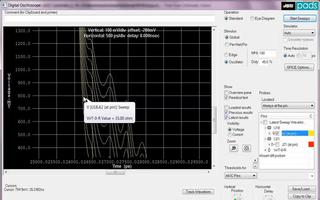

使用HyperLynx修复和解决信号完整性问题
