在设计包含两个STM32微控制器的PCB时，走线需特别注意信号完整性、电源完整性和抗干扰能力。以下是关键走线要点：
一、电源与地线处理
-
独立电源树
- 为每个STM32设计独立的电源滤波网络（π型滤波），避免相互干扰。
- 主电源入口处增加大容量储能电容（如10μF），靠近各STM32的VDD引脚布置高频退耦电容（0.1μF + 0.01μF并联），直接连接到芯片引脚。
-
地平面分割与单点接地
- 采用完整地平面，避免被信号线割裂。
- 数字地（DGND）与模拟地（AGND）通过磁珠或0Ω电阻单点连接（若STM32涉及ADC/DAC）。
- 双芯片的接地过孔需均匀分布，减少地弹噪声。
二、高速信号走线关键点
-
时钟信号（晶振、HSE/LSE）
- 走线≤10mm，优先使用类差分走线（等长、等距、包地）。
- 晶振下方铺地铜并打地过孔，禁止其他信号穿越时钟区域。
-
通信总线（SPI/I2C/USART/USB/CAN）
- 等长组内走线：同一总线的SCK/MOSI/MISO等信号长度差≤150mil。
- 阻抗控制：如USB差分线阻抗90Ω±10%，CAN总线120Ω±10%。
- 高速信号（如USB）远离晶振、电源模块，避免平行走线。
三、双MCU互连设计
-
同步信号（如FSMC、并口通信）
- 分组等长：数据线（D0-D15）、地址线（A0-A23）、控制线（WR/RD）各自组内等长（误差≤50mil）。
- 缩短走线长度（建议≤50mm），避免跨越平面分割区。
-
跨芯片中断/触发信号
- 单独包地处理，两侧串联22Ω电阻阻尼振铃。
四、PCB叠层与布局
| 层序 | 推荐方案（4层板） | 作用 |
|---|---|---|
| Top | 信号线（MCU、关键外设） | 最短化高速信号路径 |
| L2 | GND（完整平面） | 提供低阻抗回流路径 |
| L3 | VCC（分割电源平面） | 各电源域独立供电 |
| Bot | 低速信号/调试接口 | 分散布线压力 |
五、抗干扰措施
- 3W原则：敏感信号（如复位线NRST）与其他线间距≥3倍线宽。
- 铺地隔离：在双MCU之间增加地线隔离带，高频信号两侧加地线屏蔽。
- 去耦电容：每个VDD引脚配置至少1个0.1μF陶瓷电容（布局在芯片背面过孔直连）。
六、调试与烧录接口
- 独立SWD/JTAG接口：为每个STM32预留单独的调试端口，避免共用导致冲突。
- BOOT引脚预留：各芯片的BOOT0/BOOT1引脚预留上拉/下拉电阻及测试点。
检查清单
- [ ] 晶振走线无直角转弯，长度≤10mm
- [ ] 电源滤波电容与VDD引脚距离<2mm
- [ ] 高速差分对长度误差≤5mil
- [ ] 复位信号全程避开高频区域
- [ ] 地平面未被高速信号割裂
提示：对于100MHz以上主频的STM32（如H7系列），建议使用6层板以优化信号完整性。仿真工具（如HyperLynx）可提前验证信号质量，避免返工。
PCB的走线结构

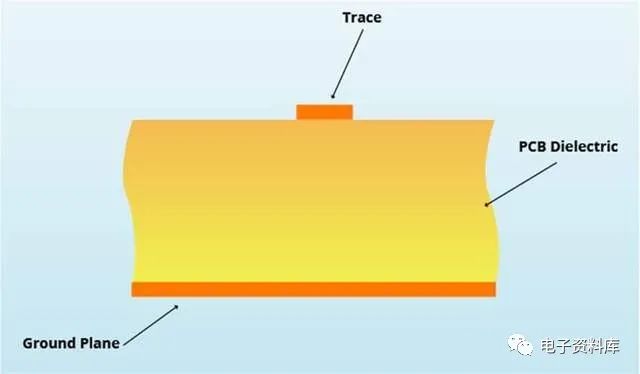

在多层PCB尤其是高速PCB中，经常将介质之间的若干个金属层（Plane）分配给电源和地（PoweriGnd）网络。这样PCB上的走线就可以大致分为两类：微带线和带状线。微带线的附近只有一个金属平面，通常位于PCB的表层（Top/Bottom Laver）
