hfss 如何仿真pcb板

好的，在 HFSS 中仿真 PCB 板是一个常见且强大的应用。以下是详细的中文步骤和关键点：

核心流程：

1. 创建或导入 PCB 结构
2. 定义材料属性
3. 设置边界条件和激励
4. 设置求解选项
5. 运行仿真
6. 分析和查看结果

详细步骤：

1. 创建或导入 PCB 结构：

   • HFSS 3D Layout (推荐)： 这是专门为 PCB、封装和 IC 互连设计优化的 HFSS 设计类型（HFSS -> Insert HFSS Design -> HFSS 3D Layout Design）。它直接从 PCB 设计文件导入层结构和布线信息，效率最高。
     • 导入文件： 在 Project Manager 中右键点击你的 HFSS3DLayoutDesignN -> Import。支持格式包括：
       • Gerber (RS-274X) / ODB++ (首选)
       • AutoCAD DXF/DWG (结构层)
       • Altium Designer (AD) 工程文件 (.PcbDoc, .PrjPcb)
       • Allegro / PADS / Expedition 等（通常通过 ODB++ 或 IDF）
     • 导入后检查：
       • 在 Layout 视图 (Layout 标签页) 中确认层叠结构 (Stackup)、走线、过孔、焊盘、铺铜区域是否导入正确。
       • 检查单位设置是否正确。
       • 确认 Extents (仿真区域大小) 是否覆盖了需要仿真的部分。可以通过 Modeler -> Extents 调整。
   • 标准 HFSS (HFSS Design)：
     • 适用于结构相对简单或需要高度自定义建模的情况。

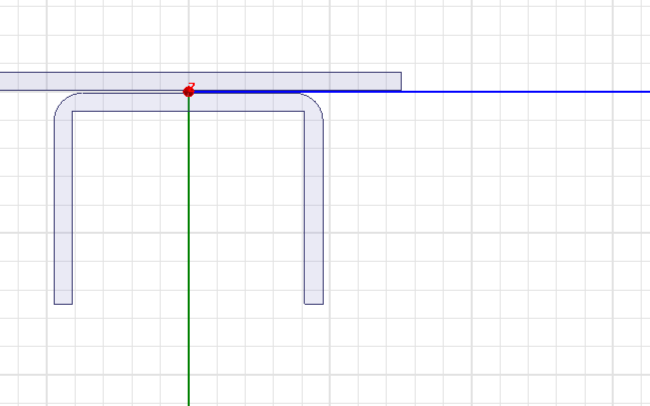

     • 在 Modeler 中手动绘制 PCB 板、介质层、铜层、走线、过孔、焊盘等。
     • 或导入 STEP, SAT, IGES 等 3D CAD 模型。
     • 复杂度警告： 手动建模复杂 PCB 极其耗时且容易出错，强烈建议优先使用 HFSS 3D Layout。

2. 定义材料属性：

   • PCB 基板： 这是最重要的材料。在 Project Manager 的 Materials 列表中，找到你的介质材料 (如 FR4, Rogers RO4350B 等)。双击编辑其属性：
     • Relative Permittivity： 相对介电常数 (εᵣ)。
     • Dielectric Loss Tangent： 介质损耗角正切 (tanδ)。
     • （可选）设置 Magnetic Loss Tangent、Bulk Conductivity 等。
   • 铜： 通常使用内置的 copper 或 pec (理想导体)。pec 没有损耗，计算更快，但无法仿真导体损耗。实际铜箔可能需要设置 Conductivity (电导率，通常约为 5.8e7 S/m) 和粗糙度模型 (Surface Roughness Model 如 Huray 或 Groiss，在 HFSS -> Solution Setup -> Advanced 中设置)。
   • 其他材料： 如有焊锡、阻焊层 (Solder Mask)、空气等，也需要定义相应属性。
   • 分配材料： 在 3D Modeler 视图或 Layout 视图的属性窗口 (Property 窗口) 中，选中物体，在 Material 下拉框中选择正确的材料。

3. 设置边界条件和激励：

   • 边界条件 (Boundaries)：
     • 辐射边界 (Radiation)： 最常用。在模型外部创建一个足够大的空气盒 (或其他背景)，并将其表面设置为 Radiation。这模拟了电磁波向无限远空间辐射的情况。空气盒边界距离目标结构至少 λ/4 (最低频率对应的波长/4)，最好更大一些。
     • PML (Perfectly Matched Layer)： 更精确的吸收边界，通常包裹在辐射边界内部或直接替代辐射边界设置在最外层。计算量更大，但对辐射和散射问题精度更高。右键点击 Radiation 边界 -> Assign PML。
     • 对称面 (Symmetry)： 如果结构具有对称性 (如 E 面或 H 面对称)，可以设置对称面 (Perfect E, Perfect H, Impedance) 来显著减少计算量。
     • 有限导体/阻抗边界： 如果仿真腔体或需要考虑导体损耗的屏蔽效果，可能需要设置。
   • 激励 (端口 - Excitations)：
     • 波端口 (Wave Port)： HFSS 中最精确、最通用的端口类型。强烈推荐用于 PCB 仿真。它直接求解端口横截面上的模式场分布。
       • 位置： 通常放在模型边界 (背景或空气盒) 上，或者放在结构内部的截断平面上（如微带线的端面）。端口平面需要垂直于电磁波传播方向。
       • 尺寸： 对于微带线/带状线端口，宽度建议 > 6 线宽 (W)，高度 > 4-6 介质厚度 (H) 或覆盖到参考地平面。确保端口覆盖所有相关的场。
       • 积分线 (Integration Line)： 极其重要！ 定义端口上电压的方向和参考点。右键点击端口 -> Wave Port -> Integration Line -> New Line...。通常从信号线中心指向参考地中心（或相邻参考地）。方向应与期望的传播模式一致。HFSS 有时能自动计算，但手动设置更可靠。
     • 集总端口 (Lump Port)： 类似于电路仿真中的端口。在结构的两个导体之间（如信号线和地）施加电压源或电流源。计算量小，但精度通常低于波端口，尤其在高频或复杂场分布时。适用于内部连接点或非传播模式激励。
       • 设置： 选中两个导体面或边 -> Lump Port。
       • 阻抗： 需要指定端口阻抗 (Full Port Impedance)，通常是 50 Ohm (或其他目标阻抗)。
     • 选择： 对于连接器、SMA 头、传输线端接等，优先使用波端口。对于芯片焊盘间的短互连或 DC Blocking 电容位置，集总端口可能更合适。
   • 地网络分配 (HFSS 3D Layout)： 在 Layout 设计中，需要明确指定哪些网络是 Ground (GND) 或 Reference。这会影响端口定义和求解。通常在 Circuit Elements 或 Layout 菜单中进行设置。

4. 设置求解选项 (Solution Setup)：

   • 右键点击 Analysis -> Add Solution Setup...。
   • 求解频率 (Solution Frequency)： 输入一个中心频率点（通常是你关心的最高频率或模式分析频率）。HFSS 会基于此频率进行自适应网格剖分。
   • 自适应网格设置 (Adaptive Settings)：
     • Maximum Number of Passes： 最大迭代次数 (默认 6 通常够用)。
     • Maximum Delta S： 收敛标准 (默认 0.02)，表示两次迭代间 S 参数最大变化小于此值则认为收敛。可以调小 (如 0.01) 提高精度，但增加计算时间。
   • 扫频设置 (Frequency Sweep)：
     • 在 Setup 上右键 -> Add Frequency Sweep。
     • 扫频类型：
       • Interpolating： 基于自适应频率点结果进行插值。速度快，适用于参数扫描和优化后的最终验证。
       • Discrete： 在每个频率点都进行一次完整的自适应网格剖分和求解。速度慢，精度最高，通常只在需要极精确结果或宽带内有谐振点时使用。
       • Fast： 基于模式匹配等技术快速扫频，适用于结构变化不大，且端口模式定义良好的情况 (如波导、均匀传输线)。速度最快。
     • 频率范围： 设置起始频率 (Start)、终止频率 (Stop)、步长 (Step) 或扫描点数 (Count)。

5. 运行仿真 (Validation & Run)：

   • 点击顶部工具栏的 Validation Check (√)。仔细检查是否有错误 (Errors) 或警告 (Warnings)。必须解决所有错误！ 警告需根据情况判断是否忽略。
   • 确认无误后，点击 Analyze All (或针对单个 Setup 点击 Analyze)。

6. 分析和查看结果 (Results)：

   • 仿真完成后，在 Project Manager 中展开 Results。
   • S 参数： 最常用。右键 Results -> Create Modal Solution Data Report -> Rectangular Plot。选择 S Parameter，选择端口 (如 S(Y1, Y1), S(Y1, Y2))，点击 New Report。
   • 场分布图：
     • 右键 Field Overlays -> Plot Fields -> E / H / J / Mag_E / Vector_E` 等。
     • 选择要绘制的场量、求解频率 (SetupX: SweepX)、相位等。
     • 选择在哪个物体或切面上绘制 (Geometry)。这对于查看谐振、耦合、电流热点、场分布模式非常有价值。
   • 阻抗 (Z 参数)： 类似 S 参数报告。
   • 电压驻波比 (VSWR)： 可由 S11 计算得出 (dB 模式下：(1+10^(|S11|/20))/(1-10^(|S11|/20)))，或直接报告。
   • 远场辐射图： 如果设置了辐射边界或 PML，可以计算天线方向图。
   • 电流密度： 查看导体上的电流分布，分析趋肤效应、损耗热点。

关键注意事项和技巧：

1. 模型简化：
   • PCB 通常非常复杂。只导入和仿真关键部分 (如特定信号线、过孔、天线、滤波器区域)。移除无关的走线、器件、过孔、铺铜细节（尤其是远离关注区域的）。
   • 简化几何细节：如倒角、小圆角、非常细的裂缝，如果对结果影响不大，可以省略。
   • 使用 HFSS 3D Layout 的 Simplify Model 功能来自动移除冗余的几何。
   • 简化能显著减少网格数量，加快仿真速度，降低内存需求。
2. 端口设置准确性： 波端口的尺寸、位置、积分线方向是结果准确性的关键。务必反复检查。
3. 材料属性： 介电常数 (εᵣ) 和损耗角正切 (tanδ) 对 S 参数（尤其是插入损耗）影响巨大。使用制造商提供的准确数据表上的值。高频下尤其重要。
4. 边界条件距离： 辐射边界或 PML 距离目标结构足够远（≥ λ/4 @最低频率）至关重要，否则会产生虚假反射，影响 S 参数和场结果精度。
5. 网格质量：
   • HFSS 的自适应网格通常很强大，但在结构复杂或尺寸差异极大（如细走线和大铺铜区）的区域，可能需要额外的手动网格控制 (Mesh Operations -> Length Based, Surface Approximation 等）。
   • 关注收敛报告 (Convergence)。确保 Delta S 在要求的范围内收敛。如果收敛缓慢或不收敛，检查模型复杂性、端口设置或边界条件。
6. 计算资源： PCB 仿真通常需要大量内存和 CPU 时间。确保你的计算机有足够的 RAM (32GB+ 对于中等复杂度是基本要求，复杂模型可能需要 64GB, 128GB 或更多) 和强大的多核 CPU。考虑使用 HPC 集群进行大规模仿真。
7. 铜箔粗糙度： 高于 1 GHz 时，导体表面粗糙度会显著增加插入损耗。在 Solution Setup -> Advanced -> Conductor Roughness Model 中设置合适的模型 (如 Huray) 和粗糙度参数 (RMS Height, Base SR)。
8. 参考平面： 确保信号路径的参考平面（地平面）是连续的或在关键位置有正确的回流路径。参考平面的不连续性是信号完整性问题（如阻抗突变、串扰）的常见原因。
9. 初始仿真： 建议先用较低的求解频率和较宽的扫频步长进行快速仿真，验证模型设置（尤其是端口和边界）基本正确，观察趋势。然后再逐步提高精度（缩小扫频步长，降低 Delta S，增加 Passes）或进行更精细的频段扫描。
10. 后处理： 善用场分布图！它不仅能提供漂亮的图片，更是诊断问题（如谐振、耦合路径、端口激励模式是否正确）的利器。

遵循这些步骤和注意事项，你就能在 HFSS 中有效地对 PCB 板进行电磁仿真，分析其信号完整性、电源完整性、EMC/EMI 性能和天线性能等关键指标。祝你仿真顺利！
