在Allegro PCB Designer中，整体旋转设计（包括板框、元件、走线等所有元素）可通过以下步骤实现。注意：此操作风险较高，建议提前备份设计文件。
方法1：使用Sub-drawing功能（推荐）
-
导出现有设计：
- 执行菜单命令：File → Export → Sub-drawing。
- 在命令栏输入
x 0 0设置原点（或自定义旋转中心点坐标）。 - 框选整个设计（或右键选择 Temp Group 后全选），按回车确认。
- 保存文件（如
original.clp）。
-
新建设计文件：
- 创建空白PCB文件。
- 输入
x 0 0设置相同原点（与导出时一致）。
-
旋转导入：
- 执行菜单命令：File → Import → Sub-drawing。
- 选择
original.clp文件。 - 在右侧 Options 面板中：
- Rotation: 输入角度（如90°逆时针）。
- Rotation origin: 输入原点坐标（如
0 0）。
- 点击设计区域任意位置导入，设计将绕原点旋转。
方法2：直接移动并旋转（操作谨慎）
-
设置原点：
- 输入
x 0 0将坐标原点设为中心点。
- 输入
-

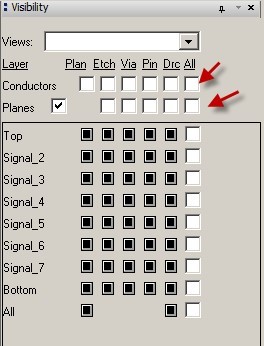

全选设计：
- 菜单：Edit → Move。
- 右键选择 Temp Group → 框选整个设计（或按 Ctrl+A 全选）。
-
执行旋转：
- 在右侧 Options 面板中：
- 勾选 Rotation。
- Point: 选择 User Pick（手动指定中心）。
- Angle: 输入旋转角度（如90）。
- 在设计区域的原点位置（0,0）单击，整个设计将绕该点旋转。
- 在右侧 Options 面板中：
关键注意事项
- 备份优先：旋转后可能破坏设计规则，务必提前备份。
- 原点一致性：旋转中心需与操作中设置的点严格一致。
- 设计检查：
- 旋转后验证网络连接（可能出现飞线）。
- 检查DRC（设计规则错误），重新调整布局布线。
- 元件与结构：
- 元件参考编号方向可能错乱，需手动调整丝印。
- 板厂生产文件（Gerber）需重新生成。
替代方案
- 仅旋转板框：双击板框进入编辑模式 → 右键旋转。
- 旋转单个元件：使用 Edit → Move + Options 中设置角度。
⚠️ 整体旋转是高风险操作，通常用于早期设计阶段。若设计已成型，建议优先调整结构文件（如DXF）重新导入。
