altium pcb文件太大

分享:

Altium Designer 的 PCB 文件 (.PcbDoc) 变得非常大是常见问题,通常由设计复杂性、历史数据积累、未优化设置或包含大型嵌入对象(如高清 Logo 图像或复杂 3D 模型)引起。

以下是一些有效减小 Altium PCB 文件大小的方法,请按需选用:

1. 清除历史数据/Undo 记录 (最有效!)

*   **操作:** 打开 PCB 文件,进入菜单 `File » File Cleanup...`。
*   **作用:** 这是**最常用且最有效**的方法。Altium 会保存大量设计过程中的 Undo/Redo 历史记录,删除这些记录能显著减小文件。Altium 会提示你保存副本或备份。
*   **⚠️ 重要:** 执行此操作后,该文件的 Undo/Redo 历史将被**永久清除**。确保在执行前保存好原始文件或确定不需要该版本的撤销历史。

⚙ 2. 调整系统设置 (减少未来膨胀)

*   **备份文件设置:**
    *   进入 `Preferences » System » Backup`。
    *   减少 `Number of backups to keep on save` (例如设置为 1 或 2)。
    *   取消勾选 `Auto Save every [ ] minutes` (如果不需要)。
    *   **效果:** 减少保存时自动生成的备份文件数量 (`xxx.PcbDoc.bk1`, `xxx.PcbDoc.bk2` 等),这些备份文件本身也会占用空间。
*   **本地历史设置 (Altium 365 用户):**
    *   进入 `Preferences » System » Altium 365`。
    *   减少 `Days of Local History` 或 `Number of Local History Versions`。
    *   **效果:** 减少存储在本地磁盘上的历史版本数量(这些历史版本文件在项目目录下的 `History` 子文件夹里)。
*   **Undo/Redo 深度:**
    *   进入 `Preferences » PCB Editor » General`。
    *   减小 `Undo/Redo` 部分的 `Stack Size` (例如从默认的 50 降到 30)。这会减少内存中保存的撤销步数,可能间接影响文件大小(较小)。

? 3. 优化设计内容 (手动清理)

*   **删除未使用的元件/封装:**
    *   确保 PCB 上没有原理图中没有的元件 (即 `*.PcbDoc` 和 `*.SchDoc` 不一致)。右键点击设计空间外 » `PCB` 面板 » 查看 `Components`。检查原理图更新。
*   **清理机械层 (Mechanical Layers):**
    *   检查所有机械层(特别是那些不用于制造或装配的层)是否有遗留的、不需要的图形、文本、尺寸标注、参考标识符等。删除它们。
*   **简化丝印层 (Silkscreen Layers - Top/Bottom Overlay):**
    *   删除不必要的文本、图形、公司Logo(尤其是高分辨率位图Logo)。
*   **简化阻焊层 (Solder Mask Layers):**
    *   检查是否存在手动添加的、大面积的不必要的阻焊图形。
*   **简化 3D 模型:**
    *   移除不必要的详细 3D 模型(特别是从STEP文件导入的复杂模型)。只保留关键器件或外观检查需要的简化模型。
    *   在放置或编辑封装时,优先选择简单的 Extruded 或 Cylinder 等原生模型。
*   **合并多边形铺铜 (Polygons):**
    *   检查是否存在重叠或冗余的小铺铜区域,尝试合并成更少、更大的铺铜(如果设计允许)。每次重铺铜都会生成更多数据。
    *   清理孤立的、不再连接的网络铺铜。

4. 使用项目打包器 (Project Packager)

*   **操作:** 进入菜单 `Project » Project Packager...`。
*   **作用:** 此工具会分析项目,收集所有相关文件(包括库文件),并可以**选择性地清除历史数据**(类似于 File Cleanup),同时将项目打包到一个文件夹或压缩文件中。**原始项目文件不会被修改**。
*   **? 好处:** 清理后打包的目标 `.PrjPkg` 文件或文件夹通常比原始项目文件夹小很多,适合存档或传输。这是清理历史数据和删除冗余数据的安全方式(不破坏原始设计)。

? 5. 检查嵌入式对象

*   如果你在 PCB 上插入了高分辨率位图 Image(如 Logo?)、复杂的 OLE 对象等,这些是导致文件膨胀的重要原因。
*   **优化:** 将位图转换为单色、降低分辨率,或使用更简单的矢量图形(通过放置线条、圆弧等绘制)。避免不必要的嵌入式对象。

? 6. 更新到较新版本的 Altium Designer

*   较新的 Altium 版本(尤其是 22.x 及以后)可能在内部数据结构、压缩算法或历史数据管理上有所优化,文件大小控制可能更好。

? 总结建议步骤

  1. 立即备份! 在进行任何清理操作前,手动复制一份整个项目文件夹或压缩包。
  2. 首选 File Cleanup: 这是减小单个 .PcbDoc 文件最直接有效的方法。执行前确保已保存工作并理解 Undo 历史会丢失。
  3. 调整系统设置: 减少备份数量和本地历史保留时间,防止未来膨胀。
  4. 手动设计审查: 检查并清理机械层、丝印层、删除未使用元件、简化铺铜、移除不必要的高清图像/复杂3D模型。
  5. 使用项目打包器: 用于安全清理和压缩整个项目,特别是用于存档或分享。
  6. 考虑升级 Altium 版本。

请告知你的 PCB 文件大致大小(例如:几百 MB?几个 GB?)以及是否包含大量 3D 模型或高清 Logo,我可以给出更有针对性的建议。 处理大文件时,Altium 性能可能会下降,定期清理是良好的设计习惯。

Altium Dsigner设置PCB文件等比例打印流程

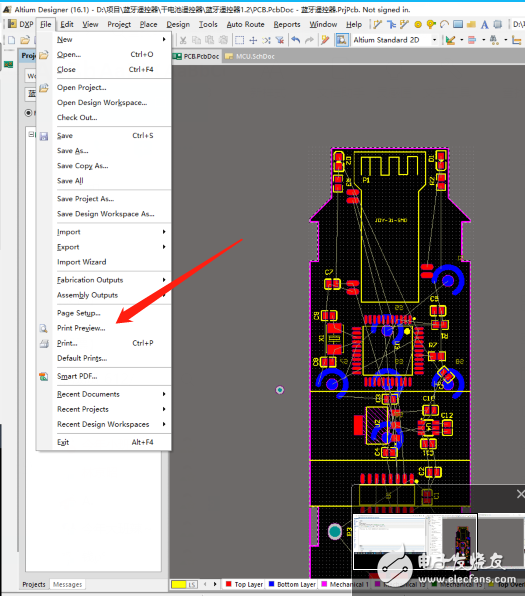

打开Altium Dsigner ,载入一个PCB文件,选择菜单栏的“File”项,在弹出的列表中选择“Print Preview”。
